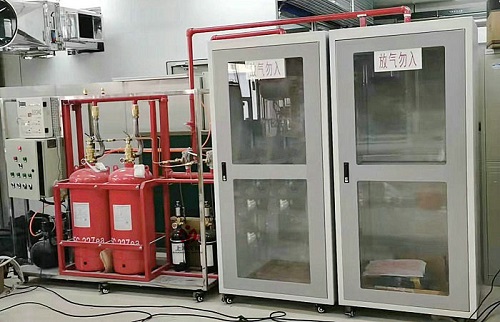

模擬氣體滅火實訓裝置,模擬氣體滅火實訓設備,氣體滅火實訓裝置
2025-10-21 10:11
1、基本原理及滅火方式：
氣體滅火係統實訓裝置根據規範要求係統采用全淹沒的單元獨立係統和組合分配係統兩種組成方式。單元獨立係統是由一套滅火劑儲存裝置對應一套管網係統，保護一個防護區域的形式。組合係統是由一套滅火劑儲存裝置對應幾套管網係統，保護兩個上防護區域的構成形式。
2、係統組成：
管網七氟丙烷滅火裝置、管網、氣體滅火控製器、火災探測器、聲光報警器、放氣指示燈、緊急啟停按鈕、外設電源等組成完整的自動滅火係統。
二、控製方式：
本係統主要有自動、手動、機械應急手動和緊急啟動/停止四種控製方式。
（1）自動控製方式：本滅火控製器配有感煙火災探測器和定溫式感溫火災探測器。控製器上有控製方式選擇鎖，當將其置於“自動”位置時，滅火控製器處於自動控製狀態。當隻有一種探測器發出火災信號時，控製器即發出火警聲光信號，通知有異常情況發生，而不啟動滅火裝置釋放滅火劑。如確需啟動滅火裝置滅火時，可按下“緊急啟動按鈕”，即可啟動滅火裝置釋放滅火劑，實施滅火。當兩種探測器同時發出火災信號時，控製器發出火災聲、光信號，通知有火災發生，有關人員應撤離現場，並發出聯動指令，關閉風機、防火閥等聯動設備，經過一段時間延時後，即發出滅火指令，打開電磁閥，啟動氣體打開容器閥，釋放滅火劑，實施滅火；如在報警過程中發現不需要啟動滅火裝置，可按下保護區外的或控製操作麵板上的“緊急停止按扭”，即可終止控製滅火指令的發生，不啟動滅火裝置，釋放滅火劑，實施滅火。
（2）手動控製方式：將控製器上的控製方式選擇鎖置於“手動”位置時，滅火控製器處於手動控製。
狀態。這時，當火災探測器發出火警信號時，控製器即發出火災聲、光報警信號，而不啟動滅火裝置，需經人員觀察，確認火災已發生時，可按下保護區外或控製器操作麵板上的“緊急啟動按鈕”，即可啟動滅火裝置，釋放滅火劑，實施滅火。但報警信號仍存在。
無論裝置處於自動或手動狀態，按下任何緊急啟動按扭，都可啟動滅火裝置，釋放滅火劑，實施滅火。同時控製器立即進入滅火報警狀態。
（3）應急機械啟動工作方式：用於控製器失效時，當職守人員判斷為火災時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場後，方可按以下步驟實施應急機械啟動；①手動關閉聯動設備並切斷電源。②打開對應保護區選擇閥。③成組或逐個打開對應保護區儲瓶組上的容器閥，即刻實施滅火。
（4）緊急啟動/停止工作方式：用於緊急狀態。情況一，當職守人員發現火情而時氣體滅火控製器未發出聲光報警信號時，應立即通知現場所有人員撤離現場，在確定所有人員撤離現場後，方可按下緊急啟動/停止按鈕，係統立即實施滅火操作；情況二，當氣體滅火控製器發出聲光報警信號時並正處於延時階段時，如發現為無報火警時可立即按下緊急啟動/停止按鈕，係統將停止實施滅火操作避免不必要的損失。
三、技術指標：
1、係統滅火方式：全淹沒，單區保護麵積：20m2；
2、係統公稱工作壓力(20℃)：一級為2.5MPa、
3、係統使用工作壓力：一級為4.2MPa、
4、係統使用工作壓力：一級為2.0MPa、
5、滅火劑充裝密度：一級為≤1120kg/m3；
6、模擬啟動瓶充裝壓力(20℃)：4.0MPa；
7、噴頭設計工作壓力：一級≥0.6MPa；單支噴頭保護半徑R：噴頭安裝高度＜1.5m時，R≤4.5m；噴頭安裝高度＞1.5m時，R≤7.5m。
8、噴頭保護高度：安裝高度h≤6.5m；安裝高度h≥0.3m
9、係統有延時啟動功能：延時30S；
10、滅火劑噴射時間：≤10s；
11、滅火係統工作環境溫度：0℃~+50℃；
12、係統啟動方式：自動、電氣手動、機械應急手動操作；
13、係統啟動電源：DC24V±3V、1.1A；
14、模擬滅火劑貯存瓶規格：30L、
四、產品規格：
1、工作電壓：單相三線220V±5% 50Hz
2、整機容量：＜1500W
3、外型尺寸：2000×1000×1800cm
