煤礦電氣控製技能實訓裝置,煤礦電氣控製技能實訓設備,煤礦電氣控
2026-01-08 10:10

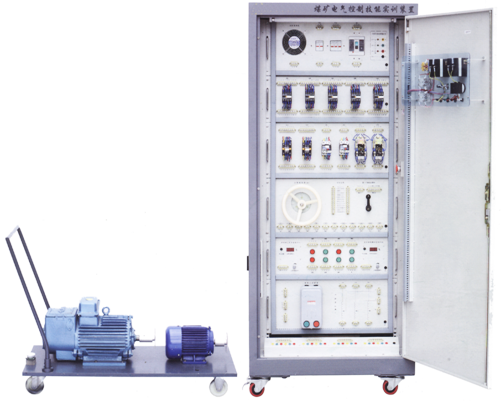

本裝置針對煤礦中常用電動機的電氣控製而設計的，可完成典型礦山電氣設備電氣控製實訓。裝置采用配電櫃形式、資源開放，可充分培養學員的實際動手能力，適用於煤礦電工及專業人員的培訓和考核。
二、實訓項目：
1、三相鼠籠式電動機點動控製線路
2、三相鼠籠式電動機自鎖控製線路
3、三相鼠籠式電動機正反轉控製線路
4、兩台電動機的順序啟動、停車控製線路
5、三相鼠籠式異步電動機帶有點動的正反轉控製線路
6、三相鼠籠式電動機星/三角啟動線路
7、三相鼠籠式電動機自耦減壓啟動線路
8、磁力啟動器控製的鼠籠式異步電動機的啟動線路
9、磁力啟動器控製的鼠籠式異步電動機的正反轉線路
10、繞線式異步電動機的電氣控製線路
11、風電閉鎖電氣控製線路
12、瓦斯電閉鎖電氣控製線路
13、風、電瓦斯閉鎖電氣控製線路
三、技術性能及配置
1櫃體：左、右櫃壁為雙層亞光密紋噴塑結構，雙麵櫃門設計，冷軋鋼板、鋁型材質；櫃體後下側留有電源輸入線。
2櫃門：裝有1隻交流電壓表、1隻交流電流表、電壓指示切換開關；控製櫃的供電急停按鈕和啟停開關控製，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小。
3櫃內布置：櫃內已安裝有斷路器、熔斷器、接觸器、繼電器、空氣阻尼式時間繼電器、按鈕開關、信號指示燈、熱繼電器、電磁啟動器、Y/△啟動器、自耦變壓器等各種實訓元器件、且所有器件的接線都在接線端子排上進行，從而避免了因長期在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。
4電機：三相鼠籠式異步電動機：1.1kW 380V/△ 4極；三相線繞式異步電動機：YZR112M-4-1.5kW 1410r/min 380V/Y
