2026-03-21 14:09聯接與配合實測繪圖訓練裝置,聯接與配合實測繪圖訓練設備,聯接與配合實測繪圖訓練台-產品概述：

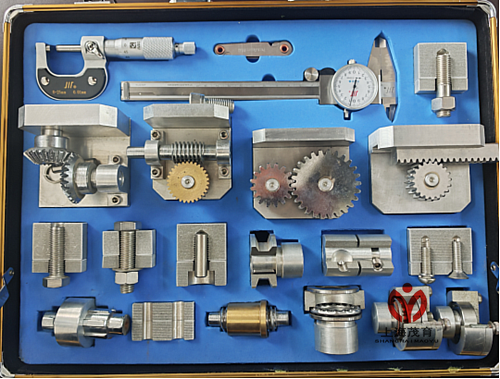

《聯接與配合》實測繪圖訓練裝置由≥17件典型機械聯接與配合組件及配套測量工具組成，用於機械製圖課程的實體測繪與繪圖訓練，幫助學生掌握螺紋聯接、軸承聯接、鍵銷聯接、齒輪傳動等典型聯接與配合結構的視圖表達、尺寸標注及技術要求等核心技能，包含螺紋、軸承、鍵銷、齒輪傳動等典型聯接與配合組件≥17件。
1、材質：優質金屬（鋼材、銅合金等），嚴格按照機械設計標準生產，保證結構精度與代表性。
2、收納方式：配套藍色硬質收納盒，內置定位槽，便於分類存放與攜帶。
3、適用場景：高校、職業院校機械類專業《機械製圖》課程的課堂實訓與課後練習。
4、典型性強：覆蓋機械設計中最常用的聯接與配合類型，滿足課程教學大綱對相關內容的全部要求。
5、結構完整：包含螺紋、鍵槽、齒形、軸承座等典型結構，便於學生練習複雜視圖表達。
6、理實結合：與《機械製圖》理實虛教學係統深度配套，支持虛實結合的教學模式。
二、產品參數
1、外形尺寸：≥40×30×8cm（含硬質收納盒整體尺寸）。
2、重量：≥5(kg)。
3、聯接與配合組件（≥17件/套）
（1）螺紋聯接：外六角螺栓聯接、內六角螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊定螺釘連接、梯形螺紋配合；
（2）軸承聯接與配合：深溝球軸承、圓錐滾子軸承及推力球軸承聯接與配合；
（3）鍵聯接與配合：平鍵、矩形花鍵聯接與配合；
（4）銷聯接與配合：圓柱、圓錐銷連接與配合；
（5）齒輪傳動聯接與配合：圓柱齒輪傳動、齒輪與齒條傳動、圓錐齒輪傳動、渦輪與蝸杆傳動。
4、測量工具：遊標卡尺、外徑千分尺、螺紋樣板。
5、信息化教學資源
（1）配套教材（含數字化教材）；
（2）ＰＰＴ課件；
（3）二維碼實訓指導書；
（4）實測繪圖教學視頻；
（5）AI賦能訓練習題集；
（6）線上教學係統。
三、訓練內容
訓練一：螺紋聯接綜合訓練；
訓練二：軸承聯接與配合綜合訓練；
訓練三：鍵連接與配合綜合訓練；
訓練四：銷連接與配合綜合訓練；
訓練五：齒輪傳動連接與配合綜合訓練。
四、訓練模式
1、看圖找物訓練；
2、聯接與配合拆裝訓練；
3、聯接與配合工程繪圖訓練；
4、三維建模訓練。
