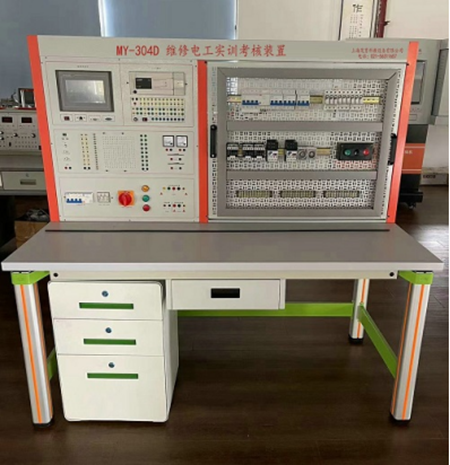

維修電工實訓考核裝置,維修電工實訓考核台,維修電工實訓實驗裝置
2025-12-16 10:37
本裝置是為適應社會發展、培養合格的電工人才，我公司它采用了多層教學方式。可進行基本的電工、照明、儀表，常用繼電器控製線路、PLC、變頻器實驗，通過學生實際的接線和操作，真正掌握繼電器、PLC、變頻器的應用技術。是學生進行梯步學習的理想培訓設備。
二、特點：
1、采用計算機仿真教學、多媒體教學軟件等現代化信息技術手段，通過模擬仿真實際操作解決了以往專業培訓理論、實驗、實習和實際應用的脫節問題。
2、係統可配置不同的工業元器件，用戶可根據需要進行二次開發，實現教學資源的互補。
3、具有按鈕保護。漏電保護等保護措施。保證實驗過程的安全性。
4、《MCGS組態》可進行組態軟件學習。
三、技術條件：
1、電源、儀器控製屏
1）電源部分：
1、輸入電源：三相五線（四線）、380V±10% 50Hz
2、具有AC380V AC220V輸出
3、具有電源指示、供電指示、急停按鈕
2）信號源部分：
1、1.25～24V直流可調節電源（帶短路保護）
2、24V直流電壓（帶開關及短路保護）
3、交流6.3V、24V、36V、110V輸出
4、0～10V恒壓源，0～24mA恒流源
3）漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
2、PLC：配置三菱FX1N-40MR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），配套SC-09編程電纜。
3、變頻器：FR-D720-0.4KW，可與PLC進行通訊實訓。
4、實驗桌：外形尺寸：160×70×150cm，實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
四、實驗內容：
1、三相異步電動機點動控製電路
2、三相異步電動機自鎖控製電路
3、三相異步電動機單向點動起動控製電路
4、三相異步電動機兩地控製電路
5、正反轉點動、起動控製電路
6、雙重聯鎖正反轉控製電路
7、自動往返控製電路
8、位置開關作自動停止正反轉起動控製電路
9、帶有點動的自動往返控製電路
10、三相異步電動機星型、三角型控製電路
11、接觸器控製行星型、三角型控製電路
12、串電阻降壓起動控製電路
13、三相異步電動機反接製動控製電路
14、三相異步電動機能耗控製電路
15、手動順序起動控製
16、自動順序起動控製
17、C620 — 1型車床控製電路
18、電動葫蘆電氣控製電路
19、人體感應開關控製樓梯白熾燈電路
20、聲控開關控製樓梯白熾燈電路
21、雙速電機控製實驗
22、並激勵直流電動機電阻調速電路
23、並勵直流電動機電樞回路串阻減速電路
24、並勵直流電動機電樞回路串電阻二級起動控製線路
25、並勵直流電動機電樞正反轉控製電路
B、PLC模擬實訓：
1、可編程控製器的基本指令編程練習
2、電機控製（模塊板）
3、八段碼顯示、天塔之光
4、交通信號燈自控和手控
5、水塔水位自動控製
5、三相異步電機星/三角（Y/△）換接起動控製
6、MCGS組態棒圖實驗教學：利用已編輯好的組態棒圖，對以上任何實驗進行動態跟蹤實驗教學；針對實驗項目的具體要求，學生自行編輯組態棒圖，進行教學實驗。
C、變頻器實訓：
1、變頻器功能參數設置與操作
2、變頻器報警與保護功能
3、多段速度選擇變頻調速
4、外部端子點動控製
5、控製電機正反轉運動控製
6、控製電機運行時間操作
7、瞬間停電變頻器參數設定
8、外部電壓變頻調速
9、外部電流變頻調速
10、三相異步電動機的變頻開環調速
11、PLC控製變頻器調速
五、配置清單:
| 序號 | 設備名稱 | 數量 | 序號 | 設備名稱 | 數量 |
| 1 | 實驗主控屏 | 1台 | 11 | 自鎖、點動按鈕掛箱 | 1套 |
| 2 | 實驗桌 | 1張 | 12 | 網孔板 | 1塊 |
| 3 | PLC主機（FX1N-40MR）掛箱 | 1套 | 13 | 其它配套電氣元件（附後） | 1套 |
| 4 | 變頻器（FR-D720-0.4KW）掛箱 | 1套 | 14 | 實訓工具 | 1套 |
| 5 | 三相異步電動機 | 2台 | 15 | 係統軟件 | 1套 |
| 6 | 並它勵直流電機 | 1台 | 16 | 其它配套設備 | 1套 |
| 7 | 組態軟件（學習版） | 1套 | 17 | 實驗說明書 | 1套 |
| 8 | 電機控製模塊板 | 1塊 | 18 | 八段碼顯示、天塔之光模塊板 | 1塊 |
| 9 | 水塔水位自動控製模塊板 | 1塊 | 19 | 交通信號燈自控和手控模塊板 | 1塊 |
| 10 | 雙速電機 | 1套 | 20 |
| 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 |
| 1 | 交流接觸器（CJT1-10 110V） | 3隻 | 9 | 保險絲（3A） | 若幹 |
| 2 | 時間繼電器（JS7-4A 110V） | 2隻 | 10 | 熔斷器（3A） | 7隻 |
| 3 | 中間繼電器（ZJ7-44 110V） | 2隻 | 11 | 熔斷器座（RT14-20 3A） | 7隻 |
| 4 | 熱繼電器（JR36-20 3.5A） | 3隻 | 12 | 三相四線有功電能表（DT862-2） | 1隻 |
| 5 | 電阻器（510Ω50W） | 3隻 | 13 | 接線端子（TD1520） | |
| 6 | 三聯按紐（BT-3） | 2個 | 14 | 行程開關（LX19-001） | 1套 |
| 7 | 漏電斷路器（DZ47LE-63 3P） | 1隻 | 15 | 接線端子（TD1510） | 3個 |
| 8 | 單相電度表（DT862-4型） | 1套 | 16 |
