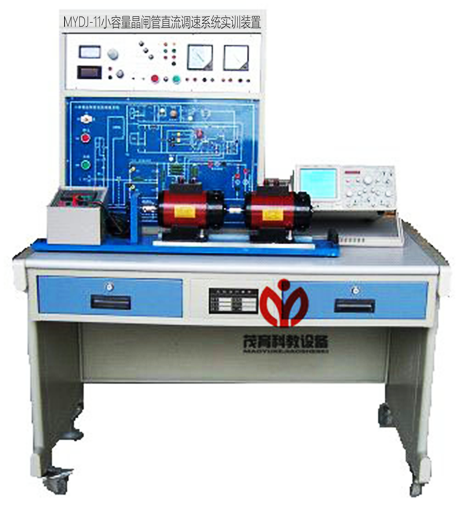

小容量晶閘管直流調速係統實訓考核裝置-產品概述：

本裝置采用通用的小容量晶閘管直流調速電路，主電路為單相橋式半控結構，係統采用電壓負反饋和電流正反饋控製，並具有電流截止負反饋環節和串聯微分校正網絡。該裝置符合國家最新《職業標準》和中華人民共和國勞動與社會保障部最新頒發的“實訓設備行業標準”，適合於各類中等職業技術學校。勞動培訓及技能鑒定單位的教學培訓和維修電工的中/高級實操考核和技能鑒定使用。該裝置需留有擴展接口、漏電保護及專門的故障設置箱，可自備機組構成單閉環有靜差直流調速控製係統，可根據教學、考核的要求隨機設置故障點。
二、技術性能:

1、輸入電源：三相四線(380V+_1 0％50Hz)
2、交流電源：單相AC220V 50Hz
3、整流輸出電壓：DC 180V
4、最大輸出電流：DC2A
5、勵磁電壓：DC180V
6、調速範圍：D=10
7、靜差率 S小於或等於10%
8、工作環境溫度範圍-10℃至+40℃ 相對濕度小於85%（25℃）海拔小於4000米
9、裝置容量小於或等於1.5KVA
三 、基本配置：

1、MYO1電源控製屏
（1）交流電源：三相～380V電源(具有輸出短路保護)。
（2）直流電源：220V /0．5A直流勵磁電源，為直流發電機提供勵磁電源，帶數字顯示。
（3）測量式儀表
1)交流電壓表一隻：可通過其下方的波段開關切換指示三相電網輸入線電壓，精度1.0級
2)直流電壓表一隻：鏡麵精密指針式直流電壓表(±300V，精度1.0級
3)直流電流表一隻：帶鏡麵精密指針式直流電流表(±2A，精度1.0級)
4）故障設置箱：可設置不低於10個故障點。
5）人身安全保護體係：電壓型漏電保護器，電流型漏電保護裝置，實訓連接線及插座，控製屏兩側設有單相三極220V的電源插座及三相四極380V的電源插座等。
2、MY02實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防水、防火、耐磨高密度板，設兩個大抽屜，用於放置工具、存放部件及資料等。並設四個萬向輪和四個固定調節機構，便於移動和固定。
3、MY03-1不鏽鋼電機導軌、1024光碼盤測速係統及智能數顯轉速表
包括日本歐姆龍1024光電編碼器，智能數顯轉速表及固定電機的不鏽鋼導軌等。不鏽鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機之間連接的同心度偏差不超過±5絲，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。
4、MY09 直流並勵電動機
5、MY07-1 直流發電機
6、MY26-1 電阻負載箱
7、MY-07 實驗連接線
實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），裏麵采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都隻能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
四、可完成的實訓項目：

1、熟悉單結晶體管原理和使用
2、單結晶體管觸發電路的調試與測量
3、單閉環有靜差直流調速控製係統操作實訓
4．單閉環有靜差直流調速控製係統參數的測量
5、單閉環有靜差直流調速控製係統故障的檢修
