手機維修操作實訓台（MY-117B）是根據職業學校、技校、中等專業院校開設的手機通訊維修專業等課程實驗實訓教學需求而研製的。通過該裝置的實驗實訓，使學生充分掌握所學的課本理論知識，使所學知識在工作崗位上得到更快更好地發揮。其是具有相關專業院校理想的實驗實訓設備。
二、主要技術參數：
1、使用條件：環境溫度-10℃～+40℃，相對濕度：≤85%
2、工作電源：AC220V±5% 50Hz
3、電源輸出保護：
1）單相電源：漏電保護開關與保險絲二級保護，確保每個學生的人身安全。
2）直流電源：短路保護、過流保護、自動複位，多重保護減少學生在實驗、實訓、實操中對設備的損壞。
4、電源輸出：
1）交流電壓：AC220V±5% 50Hz（三路）
2）直流穩壓：0-30V連續可調（2A）（二路）
3）直流開關電源5V/2A（一路）
4）手機專用維修電源（一路）

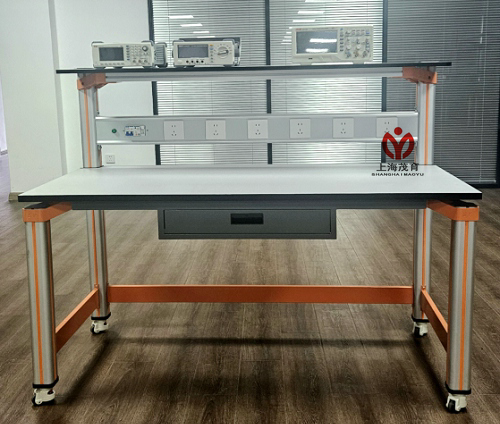

三、實驗桌結構：
實驗桌規格為1600（長）*700（寬）*1400（高），實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70mm×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於150kg。配備儲存櫃，存放元件及工具，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實驗裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35cm×90cm )，九孔萬能插件板主體由ABS注塑而成，表麵布有九孔成一組相互聯通的插孔，九孔萬能插件板內部內嵌126組銅質九孔一體成型嵌件。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張台桌配有一粒膠皮板，保護通用底板與桌麵（如需在桌上放置電動機、焊接等）。
實驗桌後麵二支截麵尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與主機箱、儀器架、電源控製箱組成一個完整的實訓屏。
四、基本配置:
1、主機頭 1套
2、焊台 1把
3、超聲波清洗機 1台
4、熱風槍 1把
5、折裝專用工具 1套
6、學生凳 2張
7、數字萬用表 1隻，萬用數據線 1套
8、焊接實操耗材一批（焊錫絲、清潔劑、鬆香、焊錫膏等 1套
9、舊手機 1部
