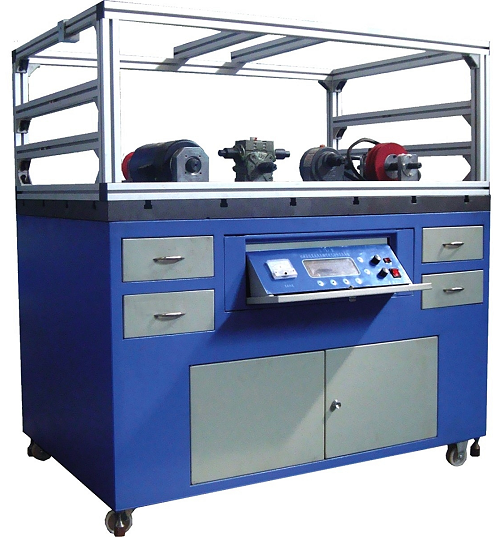

機械係統集成及參數可視化分析實驗台-（MY-578）主要特點
1、可設計和拚裝40種以上空間和平麵安裝的機械傳動係統；
2、傳動部件模塊化設計便於安裝；
3、傳動部件庫種類齊全，可使學生對傳動形式較全麵的認識；
4、利用檢測分析軟件可實時檢測分析機械係統傳動參數，並從其變化規律中對係統的性能、安裝狀況、運行工況進行分析，並由此對係統設計和安裝進行調整；
5、教學軟件為學生提供了實驗背景說明和實驗台介紹，具有多媒體教學功能；
6、可利用分析軟件的開放平台，使用者可自行數據處理；
7、模塊化設計，提供平麵及空間組裝平台，備有各種部件庫及各種係統組合方案，啟迪學生創新思維；
8、配有測力及角、直線位置傳感器和專用檢測係統，可測試機械係統有關參數；
9、機械係統創意組合及參數可視化分析實驗台配有綜合性軟件(包括機械係統參數及效率實測和可視化設計要點提示，背景資料庫等）；
10、機械係統創意組合及參數可視化分析實驗台為高等院校教學及研究學習機械設計提供了便捷的實驗創新設備；
二、主要實驗內容
1、機械傳動係統設計及拚裝；
實驗台提供了平麵及空間安裝平合，可根據需要設計平麵和空間的一級及多級傳動係統。
2、機械係統集成設計及拚裝(含執行機構)
實驗台配有多種負載及運動特點的執行機構，針對性地可設計機械集成係統。
3、機械係統虛擬設計
實驗台提供虛擬軟件，可模擬設計和拚裝機械係統。
4、機械係統效率檢測；
實驗台配有一套機械傳動係統的效率檢測傳感器及檢測係統，可對係統效率進行檢測。
5、機械傳動部件性能檢測及執行機構運動檢測及分析；
實驗台提供了檢測旋轉及直線運動構件的運動檢測係統。
三、主要技術參數：
直流電機功率：0.6KW;同步轉速1500r/min
磁粉製動器加載範圍：0~25N*m;
電機調速器：1套 調速範圍：0-1500rpm,
角位移傳感器：電壓/脈衝數5V/360P 2個；5V/1000P 1個；
直線位移傳感器：200mm 電壓：DC5V 精度：0.05
壓力傳感器：5kg 1個；25kg 1個；精度0.05;
微機測試係統：測試係統包括有計算機、顯示器、測試分析軟件（數據處理、實時曲線繪製、報表曲線自動打印、保存功能等）；
安裝最大中心髙：130mm;
外形尺寸：1200mm*800mm*1600mm;
重量：300kg;
