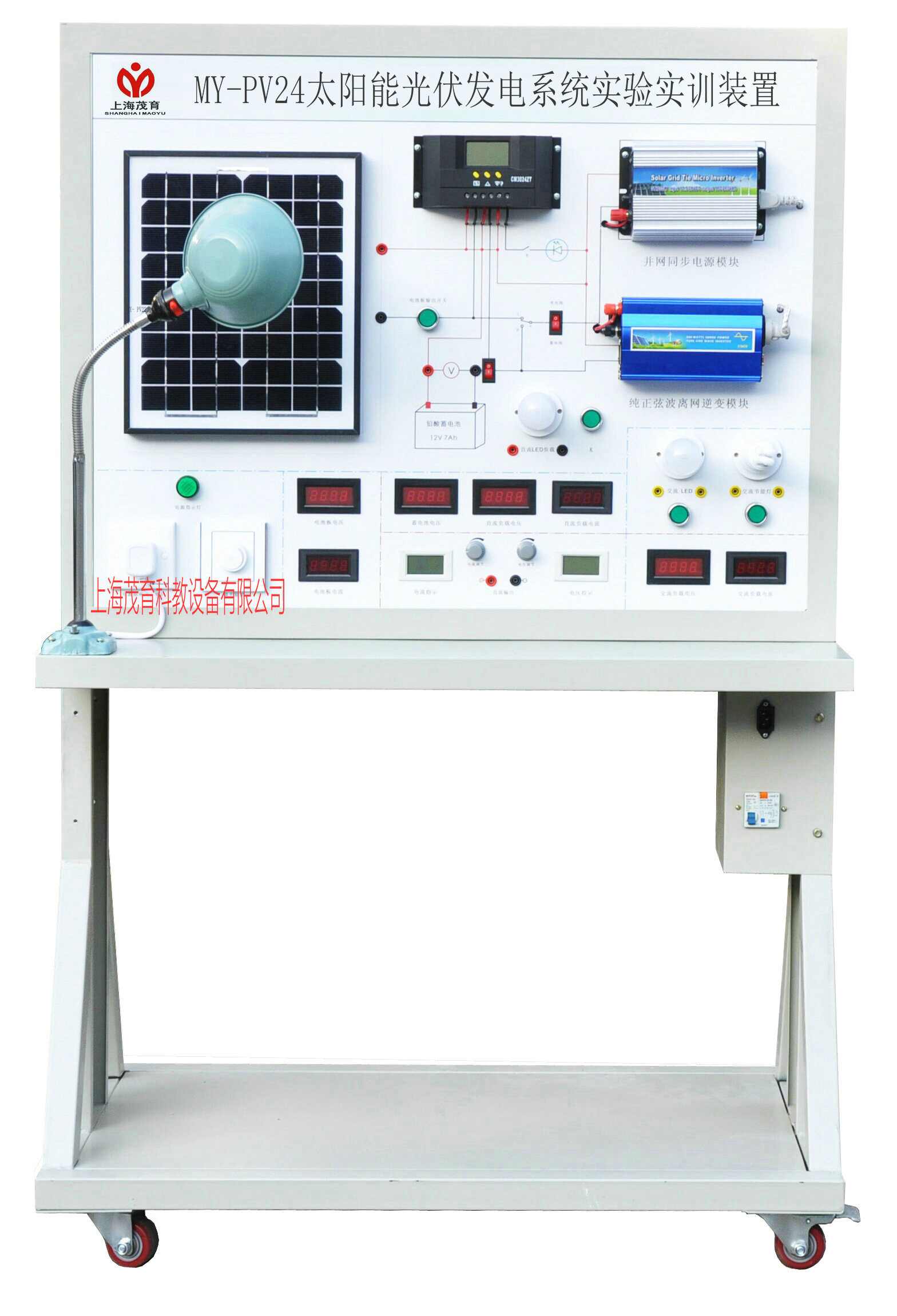

太陽能光伏發電係統實驗台,太陽能光伏發電係統實驗裝置

太陽能光伏發電係統實驗台,太陽能光伏發電係統實驗裝置,太陽能光伏發電係統實驗設備所配控製器采用串聯式PWM充電控製方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢複的提升充電，正常的直充，浮充自動控製方式有利於提高蓄電池壽命。多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。

一、太陽能光伏發電係統實驗台,太陽能光伏發電係統實驗裝置,太陽能光伏發電係統實驗設備主要技術指標及規格：

1.太陽能電池組具體參數如下：

◆ 峰值功率：20W

◆ 最大功率電壓：17.5V

◆ 最大功率電流：1.95A

◆ 開路電壓：22V

◆ 短路電流：1.65A

2.太陽能控製器具體功能如下

◆ 使用單片機和專用軟件，實現智能控製，自動識別24V係統。

◆ 采用串聯式PWM充電控製方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢複的提升充電，正常的直充，浮充自動控製方式有利於提高蓄電池壽命。

◆ 多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。

◆ 具有豐富的工作模式，如光控，光控＋延時，通用控製等模式。

◆ 浮充電溫度補償功能。

◆ 使用了數字LED顯示及設置，一鍵式操作即可完成所有設置，方便直觀。

3.蓄電池：一般為鉛酸電池，具有如下特點：

◆ 蓄電池容量：12V 7AH

◆ 自放電率低

◆ 使用壽命長

◆ 深放電能力強

◆ 充電效率高工作溫度範圍寬

4.離網逆變器：正弦波逆變器，具體功能參數如下：

◆ 修正弦波輸出(失真率<4%)

◆ 輸入輸出完全隔離設計

◆ 能快速並行啟動電容、電感負載

◆ 三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形

◆ 負載控製風扇冷卻

◆ 過壓/欠壓/短路/過載/超溫保護

5．光伏並網逆變模塊

◆ 實現DC－AC變換，

◆ 輸出電壓：220VAC

◆ 輸入電壓：DC12V

◆ 正弦波正弦波輸出，輸出電流與電網電壓同相位。

◆ 逆變器正常工作溫度範圍-25℃～+60℃，防護等級IP20；

6. 負載模塊：

◆ 直流負載包括：LED燈

◆ 交流負載包括：交流LED燈、交流節能燈

◆ 在功率允許範圍內，可外掛直、交流負載

7. 顯示測量模塊

數顯直流電壓表，數顯直流電流表，數顯交流電壓表，數顯交流電流表。

8. 光伏軟件

實時顯示光伏發電係統的充電電流，負載電流，蓄電池電壓等技術參數，完成實驗時數據的讀取，監測太陽能電池組的電壓和電流等。

二、太陽能光伏發電係統實驗台,太陽能光伏發電係統實驗裝置,太陽能光伏發電係統實驗設備輔助模塊：

1. 外網電源模塊

220V交流電；輔助直流穩壓係統：輸出電流 2（A），輸入電壓 220（V），輸出電壓 32（V），輸出功率 64（W），頻率範圍 50/60（HZ）。

2. 輔助照明模塊

輔助人工高亮度光源係統，亮度可調整。

3. 支撐部件

全鋼製結構，桌麵采用1mm厚鋼板折邊而成，框架采用40*60*2方管，經酸洗磷化加熱噴塑處理。尺寸為1500*1000*750mm.

三、太陽能光伏發電係統實驗台,太陽能光伏發電係統實驗裝置,太陽能光伏發電係統實驗設備實驗項目：

實驗一太陽能光伏板能量轉換實驗

實驗二環境對光伏轉換影響實驗

實驗三太陽能電池光伏係統直接負載特性實驗

實驗四太陽能控製器工作原理實驗

實驗五接反保護實驗

實驗六太陽能控製器對蓄電池的過充保護實驗

實驗七太陽能控製器對蓄電池的過放保護實驗

實驗八夜間防反充實驗

實驗九離網型逆變器工作原理實驗

實驗十獨立光伏發電實驗

實驗十一光伏並網發電實驗

太陽能光伏發電係統實驗台,太陽能光伏發電係統實驗裝置
