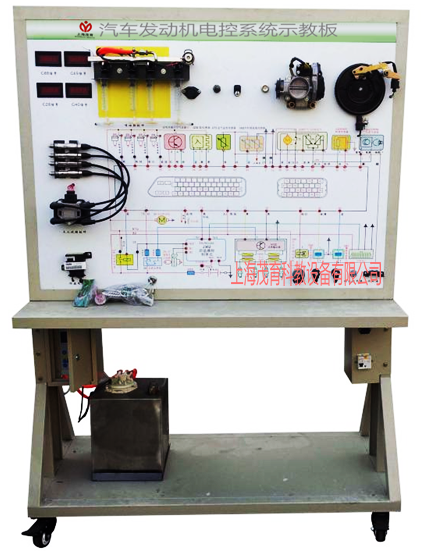

汽車發動機電控係統示教板,汽車發動機電控係統實訓設備

汽車發動機電控係統示教板,汽車發動機電控係統實訓設備,汽車發動機電控係統實訓裝置是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用桑塔納2000發動機電控係統的真實部件，充分展示發動機電控係統的組成結構和工作過程。通過發動機電控係統的演示，可清楚了解內部的結構與功能，便於學生較快地掌握發動機電控係統的構造和原理，提高學生對發動機電控係統的初步認識，使學生了解發動機電控係統更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、汽車發動機電控係統示教板,汽車發動機電控係統實訓設備,汽車發動機電控係統實訓裝置功能特點：

1、真實可運行的發動機電控係統，模擬發動機曲軸運轉，可產生火花塞點火、燃油泵工作、噴油器噴油等執行元件工作，充分展示發動機電控係統的組成結構和工作過程。

2、示教板麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析發動機電控係統的工作原理。

3、示教板麵板上安裝有檢測端子，可直接在麵板上檢測發動機電控係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4、示教板麵板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼等發動機電控係統自診斷功能。

5、示教板麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、輕型檢測儀器等。

6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

三、汽車發動機電控係統示教板,汽車發動機電控係統實訓設備,汽車發動機電控係統實訓裝置技術規格：

1、外形尺寸：（約）：1240×600×1700mm(長×寬×高)

2、外接電源：AC 220V±10% 50Hz

3、工作電壓：12V直流電壓；

4、燃油壓力表：0～10kg/psi

5、工作溫度：-50℃～50℃；

6、鋼管：40*40*3mm

7、機櫃：1.5mm冷板衝壓成形，

8、移動腳輪：100*60mm

四、汽車發動機電控係統示教板,汽車發動機電控係統實訓設備,汽車發動機電控係統實訓裝置基本配置(每台)：

序號	名稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子以及彩色電路圖和工作原理示意（麵板：12009004mm)	套	1
2	組合儀表	全新	套	1
3	診斷座	全新	個	1
4	點火開關	全新	個	1
5	無分電器點火係統	含發動機控製電腦(ECU)、曲軸位置傳感器、點火器總成、火花塞等。	套	1
6	燃油箱	10L	個	1
7	汽油泵(含汽油泵插頭)	全新	套	1
8	油泵繼電器	全新	個	1
9	噴油器	帶4個120ml玻璃量杯	套	1
10	噴油嘴	全新	個	4
11	燃油壓力表	0～10kg/psi	個	1
12	曲軸位置傳感器及信號輪	全新	套	1
13	節氣門體總成	全新	套	1
14	發動機傳感器與執行器（全套）	红桃视频app	套	1
15	移動台架(帶自鎖腳輪裝置)	1240×600×1700mm(長×寬×高)	台	1
16	故障模擬與排除裝置	红桃视频app配套	套	1
17	說明書	红桃视频app配套	本	1

汽車發動機電控係統示教板,汽車發動機電控係統實訓設備
