變配電實訓室主要設施建設及功能介紹
2022-08-30 09:30變配電實訓室需配備有繼電保護綜合實訓係統，包括智能塑殼斷路器、智能保護裝置、高低壓智能電能表、高低壓智能電量監測儀、供配電監控係統（PSCADA）、智能倒閘操作考核係統，變壓器保護屏、線路保護屏等。
一、變配電實訓室,繼電保護綜合實訓係統,低壓配電實訓係統實訓室建設依據：
本實訓室主要結合應用了電力係統繼電保護前沿技術，配置了先進的智能電網保護測控裝置和常規的電路繼電器，體現了電力係統繼電保護先進技術和應用，有很好的的兼容了常規保護的教學需要。
二、變配電實訓室,繼電保護綜合實訓係統,低壓配電實訓係統實訓目的：
主要培養學生電氣運行、倒閘操作、變電設備運行和檢修等崗位所需的基本知識和技能。
三、變配電實訓室,繼電保護綜合實訓係統,低壓配電實訓係統實訓室主要的配置設備：

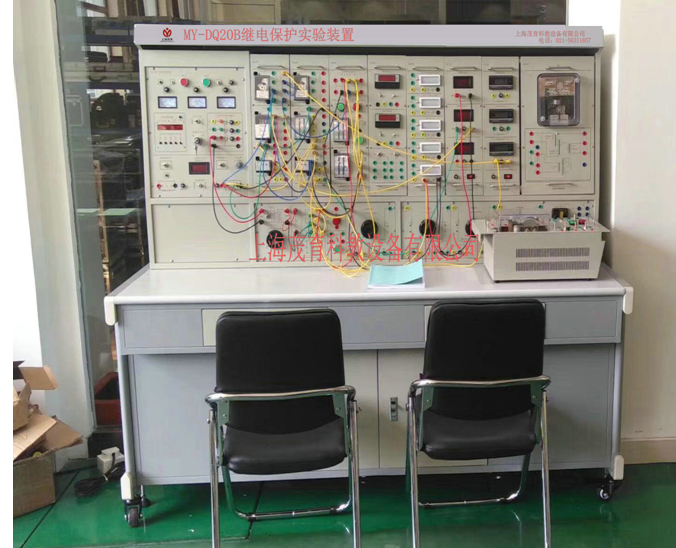

A、MY-DQ20B繼電保護實驗裝置
本實驗裝置是根據《電力係統繼電保護》、《電力係統自動裝置》、《電氣設備》等課程實驗教學的要求，結合實際應用和發展而設計的基礎實驗裝置。能對發電廠、變電所及工廠中常用的繼電保護、電氣二次控製回路等教學內容進行操作實驗。適用於電力、電氣自動化類專業相關課程的教學實驗。
二）特點：
1、綜合性強：綜合了目前國內各類院校中《電力自動化》及《繼電保護》等課程的實驗項目。
2、適應性強：能滿足各類院校《電力自動化》和《繼電保護》相關課程的實驗教學要求，實驗的深度與廣度可根據實際需要作靈活調整。本裝置采用組件式掛箱結構，更換便捷，如需要擴展功能或開發新實驗，隻需添加部件即可，永不淘汰。
3、整套性強：該裝置從儀器儀表、專用電源、繼電器及其它實驗部件到實驗連接專用導線等均配套齊全，所提供部件的性能、規格等均能滿足實驗的需要。
4、直觀性強：各實驗掛件采用分隔結構形式，組件麵板示意、圖線分明，各掛件任務明確、操作、維護方便。
5、開放性強：控製屏供電隔離（浮地設計），並設有內、外電壓型漏電保護裝置，確保操作者的安全；各電源輸出均（jun1）有監視及短路保護等功能，使用方便；各測量儀表均（jun1）有保護功能。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良。所有這些功能均為開放性實驗創造了條件，有利於提高學生分析問題和解決問題的能力。
三）技術性能：
1、輸入電源：三相四線 380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3. 裝置容量：＜1.5kVA
4、外形尺寸：187cm×73cm×166cm
四）配備及要求:
本裝置將實驗所需的交流電源、高壓直流電源、交流測量儀表、直流測量儀表、電子秒表、各種規格的負載電阻及各種規格的繼電器等有機地結合在一起，配套齊全。用戶不需要購買任何配套設備，即可完成所有實驗。
本裝置由控製屏、實驗桌及實驗組件等組成。采用不同的掛件組合即可完成不同的實驗內容。
五）實驗項目:
1、電磁型電流繼電器和電壓繼電器實驗
2、電磁型時間繼電器實驗
3、信號繼電器實驗
4、DZ、DZB、DZS係列中間繼電器實驗
5、6～10kV線路過電流保護實驗
6、低電壓啟動過電流保護及過負荷保護實驗
7、BFY-12A晶體管負序電壓繼電器實驗
8、複合電壓啟動過電流保護實驗
9、衝擊繼電器實驗
10、重複動作手動複歸中央信號裝置實驗
11、重複動作自動複歸中央音響信號裝置實驗
12、具有燈光監視的斷路器控製回路實驗
13、具有燈光和音響監視的斷路器控製回路實驗
14、閃光繼電器構成的閃光裝置實驗
15、裝設跳躍閉鎖繼電器的斷路器控製回路實驗
16、電流閉鎖電壓速斷保護實驗
17、發電機過電壓保護實驗
18、DH-3型三相一次重合閘裝置實驗
19、自動重合閘前加速保護實驗
20、自動重合閘後加速保護實驗
21、BCH-2差動繼電器特性實驗
22、單側電源輻射式輸電線路三段式電流保護實驗
23、過流保護與三相自動重合閘裝置綜合實驗與考核
六）裝置的安全保護體係：
1、三相四線製電源輸入後經隔離輸出（浮地設計），總電源由三相鑰匙開關控製，設有三相帶燈熔斷器作為斷相指示。
2、控製屏電源由接觸器通過起、停按鈕進行控製。
3、屏上裝有兩套電壓型漏電保護裝置和一套電流型漏電保護裝置，控製屏內、外或強電輸出若有漏電現象，即告警並切斷總電源，確保實驗安全。
4、單、三相調壓器輸出處設有過流保護裝置，相間、線間過電流或直接短路均能自動保護。
5、設有定時器兼報警記錄儀（服務管理器），對違章使用的次數進行記錄，為學生實驗技能的考核提供一個統一標準。
6、各種電源及各種儀表均有完善的保護功能。

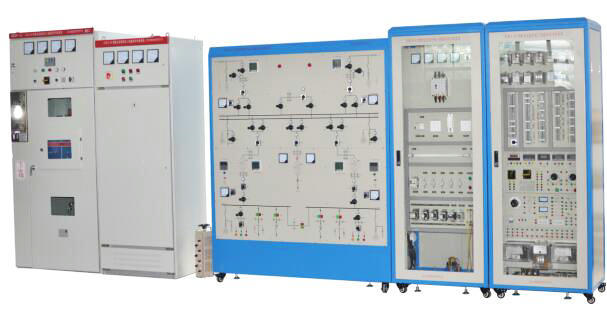

B、MY-DQ17 變配電室值班電工技能培訓考核裝置
本裝置是為配合變配電室值班電工考級而研製，依據勞動和社會保障部變配電室值班電工職業標準及電力行業職業技能鑒定指導中心、機械工業職業技能鑒定指導中心、能源部電力司編寫的相關職業技能鑒定指導書、培訓大綱、培訓教材、題庫而研製的。本係統以35kV變電站為一次係統模型，采用部分典型、常用一次真實元件與係統模擬控製屏相結合的形式，實訓項目涉及變配電室的高低壓電器與成套設備、監盤與抄盤、電力繼電器及繼電保、倒閘操作、典型低壓電氣線路等內容，可以作為職業學校、技工學校的供配電專業及相關專業培訓機構技能實訓平台。
二）特點：
一次係統采用典型、現場常用的真實元件，全力創造專業崗位的真實環境；
一次係統接線典型、豐富，可以模擬實現各種要求下的倒閘操作；
實訓項目齊全，能較好地滿足培訓考核鑒定要求。
三）技術性能
1、輸入電源:三相五線～380V±10% 50HZ
2、容量:＜5kVA
3、工作環境:溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海撥＜4000m
4、外形尺寸：
1)高壓開關櫃：1200×1100×2600mm；
2)35KV變配電係統控製屏：1700×550×2200mm
3)繼保及二次接線實訓櫃：710×790×2200mm
4)低壓進線開關櫃：710×790×2200mm
四）實訓項目
高、低壓開關與成套設備的認知與操作：
1. 10kV高壓隔離開關的認知與操作
2. 10kV高壓真空斷路器的認知與操作
3. 10kV高壓開關櫃的認知與操作
4. HD13型低壓刀開關的認知與操作
5. DW15型低壓萬能斷路器的認知與操作
6. 低壓塑殼斷路器的認知與操作
7. 0.4kV低壓開關櫃的認知與操作
高、低壓電流、電壓互感器的認知與接線
8. 高、低壓電流互感器的認知與接線
9. 高、低壓電壓互感器的認知與接線
電力繼電器結構認識與特性測試：
10. 電流繼電器的特性
11. 電壓繼電器的特性
12. 中間繼電器的特性
13. 時間繼電器的特性
14. 閃光繼電器的特性
15. 反時限繼電器的特性
供配電係統繼電保護：
16. 供電線路帶時限過電流保護電路的接線與調試
17. 供電線路低電壓啟動過電流保護電路的接線與調試
18. 供電線路電流速斷保護電路的接線與調試
19. 供電線路電流反時限過電流保護電路的接線與調試
20. 配電變壓器過電流保護電路的接線與調試
21. 配電變壓器的電流速斷保護電路的接線與調試
22. 配電變壓器的過負荷保護電路的接線與調試
23. 變壓器的模擬超溫保護
供配電係統的二次回路與自動裝置：
24. 斷路器的控製和信號回路
25. 6～35KV係統的絕緣監視裝置電路
26. 供配電係統一次重合閘
27. 線路過電流保護與自動重合閘綜合
28. 功率因數補償
35kV變電站監盤與抄表：
29. 三相多功能智能儀表的使用和參數設置
30. 智能溫濕度控製器的使用和參數設置
31. 係統運行狀態監視
32. 35kV雙路進線電量監測
33. 35kV變電站主變電量監測
35kV變電站倒閘操作：
34. 係統運行方式切換倒閘操作
35. 線路停電倒閘操作
36. 線路送電倒閘操作
37. 兩路進線供電轉一路供電倒閘操作
38. 一路進線供電轉兩路供電倒閘操作
39. 雙母運行狀態切換倒閘操作
40. 分段單母運行狀態切換倒閘操作
41. 母線從運行狀態轉檢修倒閘操作
42. 母線從檢修狀態轉運行倒閘操作
43. 變壓器從運行狀態轉檢修倒閘操作
44. 變壓器從檢修狀轉運行倒閘操作
45. 變壓器從運行狀態轉冷備用倒閘操作
46. 變壓器從運行狀態轉熱備用倒閘操作
47. 變壓器從冷備用狀態轉運行倒閘操作
48. 變壓器從熱備用狀態轉運行倒閘操作
49. 出線開關從運行狀態轉檢修倒閘操作
50. 出線從檢修狀態轉冷備用倒閘操作
51. 出線從冷備用轉熱備用倒閘操作
52. 出線從熱備用轉運行倒閘操作
53. 出線從檢修轉運行倒閘操作
54. 典型低壓電氣線路的接線與調試
C、MY-01B 低壓配電成套實訓裝置
本裝置可作為職業學院、技工學校等用於高級維修電工的實訓考核，也可作為高校"工廠供電"，"供配電技術"等課程的實訓設備。也能夠滿足變配電室值班電工、廠用電值班員、進網電工等相關工種培訓及技能考核的需要。設備采用電力工業現場典型的開關元件及成套裝置，使學員不僅可以掌握典型供配電係統的構成，常用開關元件的安裝、接線、操作，供配電係統的停送電和倒閘操作。
二）特點：
1、一次係統采用典型、現場的真實元件，具有手感強，工業現場級標準、 培訓靈活的特點，給學生或培訓人員營造了一個如實際現場的專業崗位工作環境，強化了學生培訓人員適應現場的能力。
2、一次係統主接線典型、豐富，可以低壓各種要求下的倒閘操作。
3、本係統配有完善的工業級標準的實訓圖紙，讓學生或培訓人員從理論識圖，到實際應用都可以有質得提高。
4、能夠很好的應對高級維修電工對高低壓配電係統的了解與掌握，而且實訓項目齊全，能較好地滿足培訓、考核鑒定要求。
5、設有電流型漏電保護器，電源輸出均有監視和短路保護功能，確保使用者和設備的安全。
三）技術性能：
1、輸入電壓：三相四線製380V±10% 50Hz
2、工作環境：環境溫度範圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：≤15kVA
四）係統組成：
低壓配電成套實訓裝置組成：
電力變壓器S9-50KVA/10KV、GGD型低壓進線櫃、GGD型低壓計量櫃、GGD型電容補償實訓櫃、GGD型低壓出線櫃、三相異步電動機構成。
電力變壓器：
型號：S9-50KVA/10-0.4；
額定容量：50kva;
連接組別：D,Y11
電壓變比：10+5%/0.4，調壓範圍+5%：
環境溫度:上限+40℃,下限-25℃
海拔高度:≤1000m.
空氣相對溫度:≤90％(+25℃)
4.4 低壓進線櫃
實訓係統配置典型0.4kV低壓進線櫃。開關櫃從計量櫃供配電係統進線或從實訓室電源進線，出線裝設帶漏電保護器的空氣開關，可以作為照明線路實訓裝置的總控電源。。低壓進線櫃采用國標GGD型交流低壓配電櫃，GGD型低壓配電櫃適合於發電廠、變電站、工企等電力用戶作為交流50Hz、額定工作電壓380V，額定工作電流至3150A的配電係統中作為動力、照明、及配電設備的轉換、分配和控製之用。
通過真實開關櫃，可以使學生直觀的了解到平時難以接觸到的電力係統主要低壓元件，包括刀開關、萬能式斷路器、微型斷路器、漏電保護器、熔斷器、電流互感器等元件的外形、結構，安裝方式以及低壓配電櫃的使用和操作方法。
（1）低壓刀開關 型號：HB-13BX
HDll 、HD12、HD13、HD14、HSll、HS13等係列刀形隔離器及刀形轉換隔離器(以下簡稱刀開關) ， 用於交流50Hz，額定工作電壓至400V，直流額定工作電壓230V，額定工作電流至1500A，在工業企業配電設備中刀開關作為不頻繁地手動接通和切斷或隔離電路之用。NH40係列隔離開關，適用於交流50Hz、交流額定電壓660V及以下、直流額定電壓440V及以下，額定電流至3150A。在工業企業配電設備中，可供不頻繁手動接通和分斷電路及隔離電源用。1000A及以上僅作隔離電源，不能帶負載分斷電路。
（2）低壓斷路器 型號：DW-15 熱電磁式電動
DW15-100、200、400、630低壓萬能式斷路器殼架（也成為框架式斷路器）等級額定電流100A至630A，額定工作電壓交流50Hz自380V至1140V。主要在配電網絡中用來分配電能、保護線路及電源設備的過載、欠電壓和短路。也能在交流50Hz、380V網絡中用來保護電動機的過載、欠電壓和短路。在正常條件下，可作為線路的不頻繁轉換及電動機的不頻繁起動之用。DW15-1000～1600萬能式斷路器適用於交流50Hz380V的配電網絡中，作為分配電能和線路及電源設備的過載，欠電壓和短路保護，在正常條件下也可作為線路的不頻繁轉換之用。
（3）電壓互感器 型號：JDG-0.4/0.1
（4）電流互感器 型號：BH-0.66
備注：本技術附件中的圖片僅為參考圖片，如有偏差，以最終發貨實物為準。
五）實訓項目：
1、電力變壓器的認知實訓
2、電壓器件的認知實訓
3、低壓一次回路圖的測繪實訓
4、低壓二次回路圖的測繪實訓
5、計量櫃的接線實訓
6、進線櫃的接線實訓
7、電容補償櫃的接線實訓
8、出線櫃的接線實訓
四、變配電實訓室,繼電保護綜合實訓係統,低壓配電實訓係統實驗室建設的總結：
通過實驗操作和基本實驗技能的訓練，培養掌握供用電技術基本知識，具有供用電工程及電力係統施工、維護、自動控製、試驗分析和技術開發能力的實用型、技能型人才。主要相目有《二次回路讀圖》、《繼電保護》、《電氣測量》、《高壓電氣設備》、《高壓預防性試驗》、《變電值班實習》等核心課程。供用電技術包括：輸電變電線路及設備安裝調試、高低壓輸電線路維護、變電站電力運行監控、用電設備的使用及維修等相關技術。
