MY-K850醫學電子教學儀器綜合實驗箱

醫學電子教學儀器綜合實驗箱-產品概述
醫學電子教學儀器綜合實驗箱是麵向高校醫學電子、生物醫學工程、電子信息及護理信息化等專業設計的新一代綜合教學實驗平台。平台突破傳統醫學電子實驗箱僅支持模擬電路的局限，首次將內置計算機、專業數字儀表、嵌入式開發平台與多類型醫學傳感器深度融合，構建「模擬 + 數字 + 嵌入式」三位一體的完整教學生態。

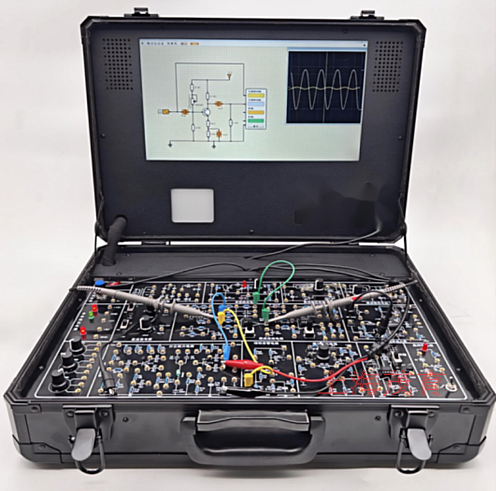

                                                      （參考圖）
適用專業與課程：

適用專業	對應核心課程
生物醫學工程	生物醫學信號處理、醫療儀器設計、嵌入式係統開發
醫學電子技術	模擬電子電路、醫學傳感器原理、數字信號處理
電子信息工程	單片機原理與應用、傳感器技術、信號與係統
護理信息化 / 醫療器械	醫療設備原理、生命體征監測技術

二、內置一體計算機
設備標配工業級嵌入式計算機，徹底解決傳統實驗箱「必須外配電腦」的痛點。所有編程IDE、上位機軟件、數據分析工具均預裝於內置計算機，實驗室無需額外配置電腦資源。

參數	規格
處理器	x86架構，主頻 2.16GHz，運行穩定流暢
內存	DDR3L SODIMM 4GB
存儲	固態硬盤（SSD），係統啟動快，讀寫穩定
顯示屏	14寸 IPS屏，1920×1080分辨率，60Hz，廣視角高色準
USB接口	1× USB 3.0 + 3× USB 2.0（連接微控製器燒錄器、外設）
視頻輸出	1× HDMI + 1× VGA（可接投影儀或大屏，便於課堂演示）
音頻接口	耳機接口 + 麥克風
串口	1× COM（RS-232，可直連串口設備）
網絡	2× 千兆以太網（校園網 + 實驗局域網獨立隔離）
無線擴展	2× 天線接口，支持WiFi/藍牙模塊擴展
輸入設備	標配藍牙無線鍵盤 + 無線鼠標
係統防護	自恢複還原係統，一鍵還原出廠狀態，有效防止病毒及誤操作
啟動方式	支持上電自啟動，減少課前準備時間

三、內置儀表 專業數字儀表
裝置內嵌內置數字儀表多合一數字儀表，集成4位半精度萬用表、50Msps數字示波器與信號發生器於一體，配備3.5寸觸摸屏，徹底取代傳統實驗箱中分散的低精度測量單元，為學生提供專業級儀器操作體驗。

儀表模塊	核心規格	教學用途
數字萬用表	4位半精度，60000計數，5ppm基準，TRMS真有效值 直流/交流電壓電流、電阻、電容、二極管、溫度、通斷	精確測量各實驗節點參數，TRMS功能用於非正弦波分析
數字示波器	10位ADC采樣，50Msps采樣率，10MHz帶寬，64Kpts深存儲 3.5寸觸摸屏操作	實時觀測生理信號波形、濾波效果、微控製器DAC輸出、電刺激脈衝
信號發生器	內置多種波形（正弦/方波/三角波等） 頻率/幅值可調	為濾波器、放大器實驗提供標準測試信號

說明：【對比】內置儀表精度指標遠超市場常見實驗箱內置萬用表（±1%）：5ppm基準+TRMS真有效值，適合高要求的醫學信號精密測量教學場景。
四、嵌入式開發平台
這是本平台相對所有同類產品最核心的差異化能力。平台內置ARM Cortex-M3微控製器微控製器開發環境與Arduino UNO，學生可直接在平台上完成嵌入式程序的編寫、編譯、燒錄與調試全流程，無需額外購置開發板。

資源	規格	實驗用途
處理器	ARM Cortex-M3，72MHz	嵌入式實時控製，FreeRTOS多任務實驗
存儲	256KB Flash，48KB RAM	完整例程庫存儲，多傳感器並行數據緩存
ADC	12位精度，最高1Msps，8+通道	生物電信號數字化采集，傳感器數據讀取
DAC	12位，2通道	學生編程實現DDS波形生成（由示波器觀測驗證）
通信總線	I2C×2，SPI×2，UART×3	驅動全部數字傳感器，上傳數據至內置計算機
定時器	TIM1–TIM4，支持PWM/捕獲	精確定時，頻率測量，PWM控製
燒錄調試	板載ST-Link V2，USB直連內置計算機	無需外部燒錄器，一鍵下載程序
GPIO擴展	全部引腳引出至2.54mm排針	自由接線，兼容杜邦線實驗

預裝開發軟件（內置計算機）

軟件	用途
Keil MDK / 微控製器CubeIDE	微控製器專業開發IDE，支持在線調試（通過ST-Link）
Arduino IDE	Arduino開發環境，一鍵編譯燒錄
上位機	傳感器數據實時顯示，FFT頻譜分析，CSV/Excel數據導出
串口調試助手	微控製器與內置計算機串口通信調試
全套例程庫	覆蓋全部傳感器與實驗模塊，開箱即用

五、生物電信號采集與處理
生物電信號采集是醫學電子教學的核心實驗內容。MY-K850配備專業級生物電信號放大前端電路，可直接采集人體心電（ECG）、肌電（EMG）、腦電（EEG）及皮膚電（GSR）等微弱生物電信號，並通過內置示波器實時觀測波形。
1、生物電信號放大模塊

參數	規格
核心芯片	心電采集模塊心電采集模塊（內置放大+濾波）
電壓增益	10 – 1000 倍，連續可調
頻率帶寬	0.1Hz – 20kHz（覆蓋EEG至EMG全範圍）
共模抑製比（CMRR）	≥ 100dB（有效抑製50Hz工頻幹擾）
輸入阻抗	≥ 100MΩ（不影響皮膚電極接觸阻抗）
輸入保護	TVS管 + 限流保護，防靜電損壞
信號輸出	模擬輸出端子（接內置示波器）+ 微控製器ADC同步采集
適用信號	ECG心電（心電采集模塊采集）、EMG肌電（肌電采集模塊采集）、GSR皮膚電

說明：為什麽需要專用前端放大？— 人體心電信號僅約1mV，內置儀表等通用儀表無法直接測量。儀表放大器前端將信號放大至可測範圍，同時以≥100dB的CMRR抑製環境電磁幹擾，確保波形清晰。
2、有源模擬濾波器模塊
配置四種經典有源濾波器電路，供學生深入理解模擬濾波原理，並與微控製器數字濾波器（FIR/IIR）形成實驗對比。

濾波類型	典型教學應用
低通濾波器（LPF）	濾除EMG中的高頻噪聲，保留有用生理信號
高通濾波器（HPF）	消除ECG基線漂移（去除0.5Hz以下低頻幹擾）
帶通濾波器（BPF）	提取特定頻段生理信號（如腦電α波8–12Hz）
帶阻濾波器（BEF）	50Hz工頻陷波，去除電網幹擾

六、電刺激實驗模塊
配置可編程PWM脈衝電刺激模塊，用於神經肌肉電刺激原理實驗、經皮電刺激（TENS）參數研究及電生理教學演示，適合醫學院校生理學實驗需求。

參數	規格
頻率範圍	1Hz – 150kHz，四檔自動切換，精度約2%
脈衝占空比	0% – 100%，獨立連續可調
刺激幅值控製	由實驗箱可調電源（0–12V）控製PWM幅值，連續調節
顯示	LCD液晶實時顯示當前頻率與占空比參數
參數記憶	掉電保存，重啟後恢複上次設置
程序化控製	微控製器控製頻率/占空比，實現自動刺激序列
安全保護	輸出端串聯限流保險，最大電流限製，內置示波器實時監測輸出波形

說明：【聯動實驗】微控製器聯動實驗：學生編程控製可編程PWM脈衝模塊自動改變刺激參數（頻率掃描/占空比漸變），實現「嵌入式係統控製醫療刺激儀器」的完整工程實踐場景。
七、11種醫學傳感器原生支持
裝置原生集成11種醫學與環境傳感器的標準化接口，覆蓋生命體征監測、環境感知、運動檢測等多個領域。
1、生命體征類傳感器

傳感器	測量參數	接口	典型實驗
表麵肌電表麵肌電傳感器	單通道幹電極肌電信號	模擬 → 生物電前端 → ADC	肌電采集、手勢識別原型
Grove GSR皮膚電傳感器	皮膚電阻/電導率（情緒應激）	模擬 → ADC	皮膚電與心理應激關係實驗
光電血氧心率模塊	光電容積脈搏波（PPG）血氧+心率	I2C	SpO2/HR算法實現與驗證
鉑電阻精密溫度傳感器	精密溫度	SPI	體溫精密測量，與內置儀表對比標定
心電電極套件	體表心電（ECG）	電極 → 生物電前端	ECG波形采集與QRS識別

2、環境與特種傳感器

傳感器	測量參數	接口	典型實驗
TVOC氣體傳感器/TVOC/eCO2氣體傳感器	TVOC / eCO2 空氣質量	I2C	室內空氣質量監測係統
TDS水質傳感器	溶解性固體（水質檢測）	模擬 → ADC	水質檢測與ADC線性化
微波多普勒雷達模塊	10.525GHz運動探測，數字Signal輸出	GPIO數字輸入	非接觸運動檢測，感應距離調節實驗
脈搏傳感器	光電脈搏波	模擬 → ADC	脈率測量與波形分析

八、供電與安全係統
1、多路獨立穩壓電源

電源路數	輸出規格	主要用途
路1	0 – 12V / 1A，連續可調	通用實驗供電 + PWM電刺激幅值控製
路2	0 – 24V / 1A，連續可調	大功率模擬電路實驗
路3	固定 +5V / 2A（含USB-A接口）	內置儀表儀表供電 + 傳感器模塊供電
路4	固定 +3.3V / 1A	微控製器 / Arduino邏輯電路專用

2、安全保護設計
（1）短路/過載自動保護：各路獨立保護，觸發後自動切斷，故障排除後手動恢複
（2）電刺激限流保險：輸出端串聯限流保護，最大電流嚴格限製
（3）接地保護：接地電阻 ≤ 4Ω，整體絕緣電阻 ≥ 10MΩ
九、支持實驗項目
1、模擬電路基礎實驗
(1)運算放大器特性實驗（反相/同相/差動放大器）
(2)有源低通/高通/帶通/帶阻濾波器設計與頻響測試
(3)整流穩壓電源電路設計與參數測量
(4)電阻/電容/二極管/三極管特性綜合測量
2、生物電信號實驗
(1)心電（ECG）信號采集、放大與波形分析
(2)肌電（EMG）信號采集與頻譜分析
(3)皮膚電（GSR）與情緒/應激關係實驗
(4)信號放大與濾波綜合實驗——心電采集模塊 ECG輸出→有源濾波器（LPF/HPF/BPF/陷波）→內置示波器對比觀測
3、嵌入式開發實驗
(1)微控製器GPIO / 定時器 / 中斷基礎實驗
(2)微控製器ADC多通道生理信號數字化采集
(3)微控製器DAC + DDS波形編程生成（示波器實時觀測）
(4)I2C總線：血氧心率傳感器血氧心率數據讀取與算法實現
(5)SPI總線：鉑電阻溫度模塊鉑電阻精密溫度測量
(6)UART串口：傳感器數據實時上傳內置計算機
4、電刺激實驗
(1)神經肌肉電刺激原理與參數實驗
(2)微控製器串口程序化控製刺激序列（嵌入式聯動實驗）
(3)頻率-效應關係研究（頻率掃描自動實驗）
5、多傳感器融合實驗（綜合進階）
(1)多參數生命體征同步監測原型
(2)環境質量綜合監測係統
(3)運動檢測與感應距離調節實驗
(4)肌電手勢識別原型係統

---
