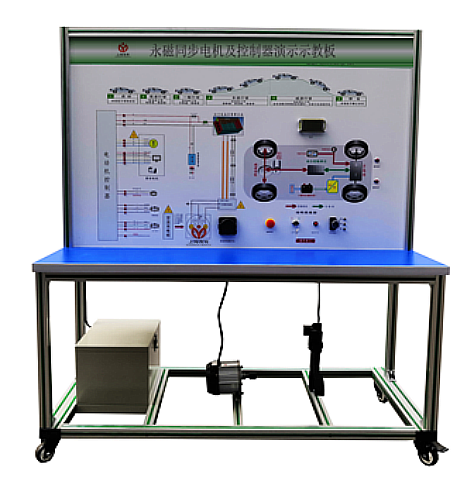

MYXNY-121永磁同步電機及控製器實訓台

一、永磁同步電機及控製器實訓台-產品組成：
主要由新能源汽車電機(電機：永磁同步電機)、電機控製器、檔位開關、加速踏板、點火開關、電源及故障設置係統組成。

二、產品功能：
1、新能源汽車電機及控製器的認知；
2、新能源汽車電機及控製器的結構及原理；
3、駕駛員的意圖與電機運轉之間的體現；
4、常見故障的設置及考核；
5、配備完整的實驗說明書。
6、係統可完成電動機性能檢測；
7、能實現係統故障設置及診斷排除
8、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，帶自鎖腳輪裝置，底座上配有40cm的桌麵，台麵鋪裝32mm厚彩色高密度複合板，方便放置資料、輕型檢測儀器等。
三、產品規格：
1、外形尺寸1500×700×1700mm；
2、工作電源：220VAC/50Hz；
3、電機額定功率：2kw；
4、電機額定轉速：3000rpm；
5、電機工作電壓：48VDC；
6、采用UV平板噴繪麵板，厚度不小於4mm,彩色電路圖，不退色、耐磨損；
7、底部安裝兩萬向兩定向的腳輪，配備刹車，方便設備的移動及固定。
8、工作電源：HV磷酸鐵鋰離子動力電池組
9、工作溫度：-40℃～+50℃
10、移動腳輪：100*60mm
11、產品工藝標準:
設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵裝配32mm厚彩色高密度複合板。
四、實訓項目：
1、驅動電機係統維護與保養
2、驅動電機故障診斷與維修
3、電機控製係統故障診斷與維修
4、驅動電機係統綜合故障診斷與維修
5、電動機性能檢測
五、基本配置(每台)：

序號	名稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm	套	1
2	組合儀表	電動汽車專用	個	1
3	點火開關	配套	套	1
6	電機控製器	與電機配套	套	1
7	車載充電器與充電接口	與電池配套	套	1
8	DC-DC轉換器	全新	套	1
9	鋰動力電池組	48V20AH	套	1
10	新能源電機	永磁同步電機	套	1
11	刹車開關	全新	套	1
12	檔位開關	電動車專用	套	1
13	油門控製裝置	電動車專用	套	1
14	直流接觸器	DZ47	套	1
15	電源總開關	配套	套	1
16	移動台架	1500×700×1700mm(帶自鎖腳輪裝置)	台	1
17	保險絲盒	配套	套	1
18	保修卡/合格證	配套	套	1
19	教師手冊	配套	套	1
20	故障模擬與排除裝置	茂育配套	套	1

---
