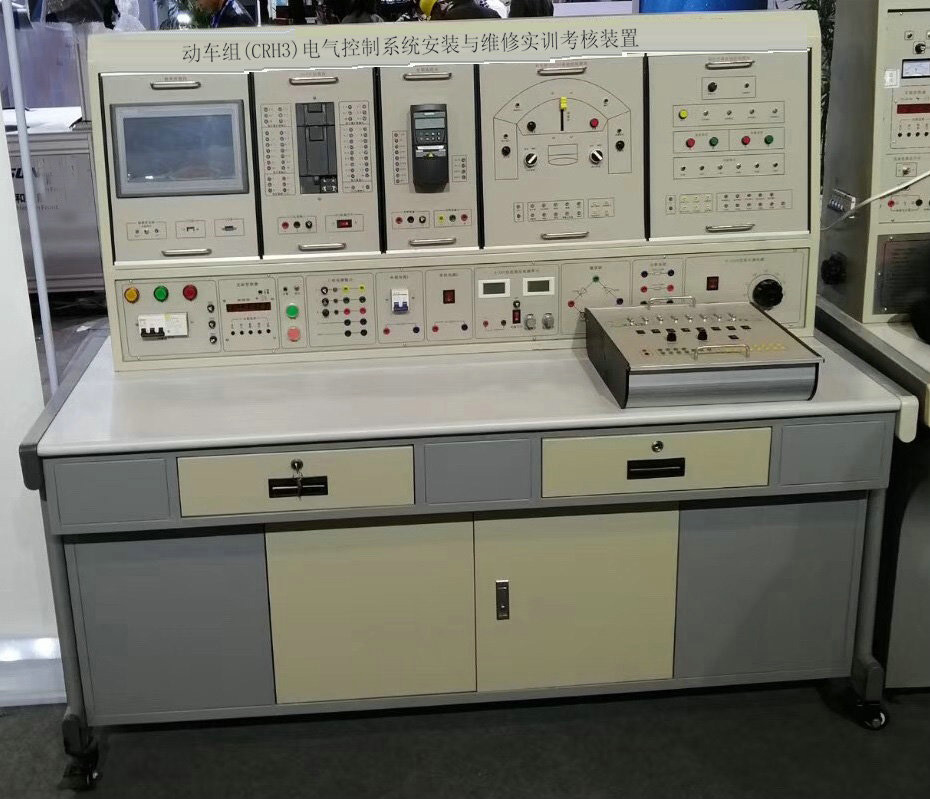

MY-DC01動車組(CRH3)電氣控製係統安裝與維修實訓考核裝置

動車組(CRH3)電氣控製係統安裝與維修實訓考核裝置根據勞動部09版維修電工標準、職業院校«電工基礎»、«工廠電氣與維修»等教材，結合我國新型動車組的控製要求，簡化出典型電氣控製回路而研發生產的動車組（CRH3）電氣控製係統安裝與維修實訓考核設備。
  該設備包含了傳統的繼電控製和PLC、人機界麵、通訊等多種控製方式，模塊化結構，並帶有模擬了相應的操作機構動作。設備的典型電路模塊包括受電弓升降控製電路模塊、主斷控製電路模塊、空調係統控製模塊、牽引VVVF控製模塊、緊急、停放車製動與轉向架監控控製模塊、照明控製模塊、列車自動門控製電路、配電安裝實訓考核單元等八大部分。通過在本裝置中的技能訓練能在深入理解專業知識的同時，培養一線員工專業的實踐技能。並且本裝置還有利對操作順序、調試過程、安裝工藝等工作特性和接線原理的理解和掌握。
二、實訓項目：
該設備可以完成以下典型實訓：
1、動車組典型電氣控製電路的工作原理與故障分析與排除
實訓一  西門子PLC的編程實訓
實訓二  人機界麵的基本界麵的編程實訓
實訓三  西門子基本通訊實訓
實訓四  變頻器基本參數設置實訓
實訓五  變頻器多速段控製實訓
實訓六  基於西門子PLC與變頻器的通訊的開環控製實訓
實訓七  基於西門子PLC與變頻器的通訊的閉環控製實訓
實訓八  絕對值增量型編碼器在PLC上的編程實訓
實訓九  人機界麵與PLC的通訊實訓
2、基礎繼電控製回路及動車組典型電氣控製電路的安裝
實訓一  按鈕聯鎖的正、反轉控製線路
實訓二  接觸器聯鎖電動機正、反轉控製線路
實訓三  接觸器和按鈕雙重聯鎖正反轉控製線路
實訓四  按鈕切換的Y-△啟動控製線路
實訓五  時間繼電器切換Y-△降壓啟動控製線路
實訓六  三相交流異步電動機能耗製動控製線路
實訓七  受電弓升降控製電路
實訓八  主斷控製電路
實訓九  牽引VVVF控製電路
實訓十  空調係統控製電路
實訓十一  緊急、停放車製動與轉向架監控控製電路
實訓十二  照明控製電路
實訓十三  列車自動門控製電路
三、總體構成：
1、台架包含實訓桌、實訓台、電氣安裝架、考核掛板存放櫃等。實驗桌有一個帶鎖抽屜，便於存放實訓指導書、實訓工具及附件，掛板櫃便於存放常用的考核掛板；實訓台有時間管理器，可以設定考核時間， 0~250／2A交流可調電源1路，380／2A三相交流電源2路、220V／2A單相電源2路、0~30V／2A直流可調電源1路、實訓照明日關燈等。
2、實訓裝置配有10寸觸摸屏，既可用於操作控製，又可實時顯示模擬控製對象的動作過程。
3、配電安裝實訓考核單元是實現電氣安裝和現場規範實現、工藝實現的理想實訓單元。通過訓練，加強受訓人員了解和掌握國家標準、專業標準、企業標準和相關的操作規範。提高了受訓人員的基本操作技能水平，對行業和企業發展、產品推廣起到積極作用。
4、牽引VVVF控製模塊包括觸摸屏、西門子S7-200(CPU226)PLC控製器、通訊線纜、西門子MM420變頻器、編碼器組成。可以實現標準為RS-485的有線串行通信接口，實現上位機對本係統的監控功能。
四、設備技術指標：
1、外型尺寸 1570mm×750mm×1790mm；實訓台架的材料：雙層亞光密紋結構；
2、工作電源：
1)電源輸入：三相AC 380V ±10% 50HZ 三相五線；
2)電源輸出： 0~250／2A交流可調電源1路，380／2A三相交流電源2路、220V／2A單相電源2路、0~30V／2A直流可調電源1路，實驗管理器：具有時鍾、定時提醒、定時上電、定時切斷電源功能。
三、儀表/表頭：
內部測量顯示：指針式交流電壓表1隻，數字式直流電壓表3隻、數字式直流電流表3隻、數字式交流電壓表1隻、數字式交流電流表1隻，實時監控所測電壓/電流變化；
四、保護：短路保護、過載保護、欠壓保護、漏電保護，漏電保護動作電流≤30mA。
五、配置清單(每台)：

序號	材料名稱	單位	數量	主要設備	備注
1	西門子主機模塊	套	1	226 PLC
2	觸摸屏模塊	套	1	昆侖通態10寸觸摸屏
3	USB下載線	套	1	西門子
4	受電弓升降控製電路模塊	套	1
5	緊急、停放製動與轉向架監控控製電路模塊	套	1
6	主斷環路控製電路模塊	套	1
7	空調控製電路模塊	套	1
8	列車VVVF牽引控製模塊	套	1
9	客室照明控製電路模塊	套	1
10	列車自動門控製電路	套	1
11	配電安裝實訓單元	套	1	由網孔板及安裝元件組成	（詳見附表1）
12	實訓用台架	套	1	含實訓桌、實訓台（可移動和固定、鋼製、表麵噴塑、實訓用電源等。
13	常用工具	套	1		詳見附表2
14	實訓用耗材	套	1		詳見附表2
15	實訓指導書	本	1
16	安裝耗材	批	1

附表一：配電安裝實訓單元

序號	名稱	規格	數量	單位	備注
1	網孔板		1	塊
2	空氣開關	DZ4763-6A3P	1	隻
3	空氣開關	DZ4763-6A2P	1	隻
4	熔斷器	RT18—3P	1	隻
5	熔斷器	RT18—2P	1	隻
6	接觸器	CJX2-0910	5	隻	AC220V
7	熱保護繼電器	R16B-20/3	3	隻	AC220V
8	熱保護繼電器座		3	隻
9	時間繼電器	ST3PA-B/380V（0-60S）	2	隻	AC220V
10	按鈕		5	隻
11	指示燈		3	隻
12	電阻器	10W	3	隻
13	中間繼電器		1	隻	AC220V
14	中間繼電器座		1	隻
15	按鈕與指示燈支架		1	隻
16	接線端子	TB1012	3	隻	12節/隻

附表二：常用工具及耗材（與配電安裝實訓單元配套）

序號	名稱	規格	數量	單位	備注
1	數字萬用表		1	台
2	斜口鉗		1	把
3	尖嘴鉗		1	把
4	剝線鉗		1	把
5	冷壓鉗		1	把
6	一字螺絲刀	4寸	1	把
7	十字螺絲刀	4寸	1	把
8	一字螺絲刀	3寸	1	把
9	十字螺絲刀	3寸	1	把
10	線槽	3025	2	根
11	導軌	35	1	米
12	插針	1.5mm2	1	包	1000隻
13	導線	BVR 1.5mm2	5	卷	黃綠紅藍，雙色各一
14	紮帶	100mm	1	包	1000隻

---
