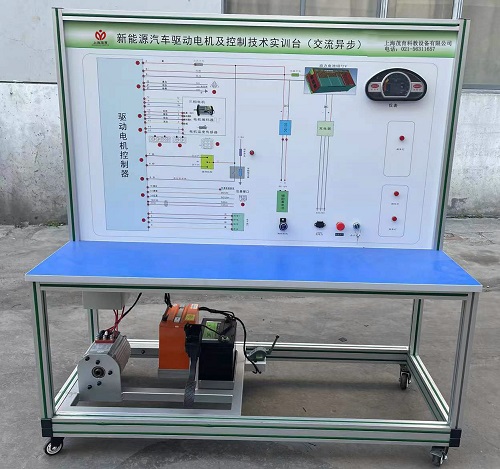

MYXNQ-34B電動汽車電機性能實訓台

電動汽車電機性能實訓台由實訓台架、新能源汽車電池組、三種新能源汽車常用電機(永磁同步、交流異步、輪轂電機)、三種新能源汽車配套電機控製器、加速踏板、檔位器、數顯電壓電流表、轉速表、扭矩表、功率表、工控機(需要另外配)等模塊組成。

二、功能特點:
1、設備可以模擬電動汽車在勻速,加速,減速,上坡,下坡狀況下電機的狀態,操作與真實電動汽車相一致。
2、實訓台可以顯示電機轉動過程中的動態參數,如電壓,電流,扭矩,轉速,功率等。
3、電機測試上位機軟件可以顯示一段時間內電機扭矩,轉速,功率的變化曲線,可以直觀的顯示這幾項參數在電機加速,減速過程中的變化情況。
4、設備安裝有故障考核裝置,可以對線路進行故障設置,訓練學生排除線路故障的能力,同時老師可以用設備對學生的能力進行考核。
三、實訓項目:
1、電動汽車用直流永磁電機:在車輛勻速工況下,電機轉速、電壓、電流、扭矩、功率等參數的變化關係。
2、電動汽車用直流永磁電機:在車輛加速工況下,電機轉速、電壓、電流、扭矩、功率等參數的變化關係。
3、電動汽車用直流永磁電機:在車輛減速工況下,電機轉速、電壓、電流、扭矩、功率等參數的變化關係。
4、電動汽車用交流異步電機:在車輛勻速工況下,電機轉速、電壓、電流、扭矩、功率等參數的變化關係。
5、電動汽車用交流異步電機:在車輛加速工況下,電機轉速、電壓、電流、扭矩、功率等參數的變化關係。
6、電動汽車用交流異步電機:在車輛減速工況下,電機轉速、電壓、電流、扭矩、功率等參數的變化關係。
7、電動汽車用開關磁阻電機:在車輛勻速工況下,電機轉速、電壓、電流、扭矩、功率等參數的變化關係。
8、電動汽車用開關磁阻電機:在車輛加速工況下,電機轉速、電壓、電流、扭矩、功率等參數的變化關係。
9、電動汽車用開關磁阻電機:在車輛減速工況下,電機轉速、電壓、電流、扭矩、功率等參數的變化關係。
10、電機不轉動情況的故障分析及排除。
四、基本配置(每台):
序號 名稱 規格型號 單位 數量
1 檢測控製麵板 裝有各種檢測端子,彩色電路圖和工作原理示意圖 1
2 點火開關 配套 3







3







鋰電池組
3.7V 42Ah三元動力鋰電池
標稱電壓:3.65V
標稱容量:42Ah
電芯內阻:2.3mΩ
持續放電電流:3C
最大放電電流:6C
最大充電電流:1C
充電限製電壓:4.2V
放電限製電壓:2.75V
工作溫度:充電:0℃-+45℃
放電:-20℃-+60℃
車用三元鋰動力電池,台架動力電池組采用17節電池模組串聯組成;
動力電池組的技術參數:
額定電壓:62.9V;
額定能量:2.7KWH;
工作電壓範圍:46.7V~71.4V。

2

4

純電動車永磁同步電機
額定電壓:72V
額定功率:2.5KW
額定轉速:3800
額定電流:21A
額定扭矩:3.3N.M
額定效率:83%
套 1
5 純電動車交流異步電機 額定電壓:72V
額定功率:4KW
1

6

純電動車輪轂電機
磁鋼高度:40磁鋼
電壓:72V
功率:2KW
電機相線:6平方
中軸直徑:16MM
1
7 電機控製器 與電機配套 3
8 車載充電器與充電接口 與電池配套 1
9 DC-DC轉換器 72V轉12V 1
10 檔位開關 電動車專用 3
11 油門控製裝置 電動車專用 3
12 直流接觸器 DZ47 1
13 電源總開關 红桃视频app配套 3
14 轉速表、扭矩表、功率表 红桃视频app配套 1
15 電壓表 直流數顯電流表 功率表 红桃视频app配套 1
16 電機扭矩/功率/轉速等測試裝置 配套PC軟件 套 1


17


移動台架
1240×600×1700mm(帶自鎖腳輪裝置)
(長*寬*高1500*700*1700mm)
設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕並易於清潔。
台 1
19 保險絲盒 红桃视频app配套 1
20 保修卡/合格證 红桃视频app(yù)配套 1
21 教師手冊 红桃视频app配套 套 1
22 故障模擬與排除裝置 红桃视频app配套 1
