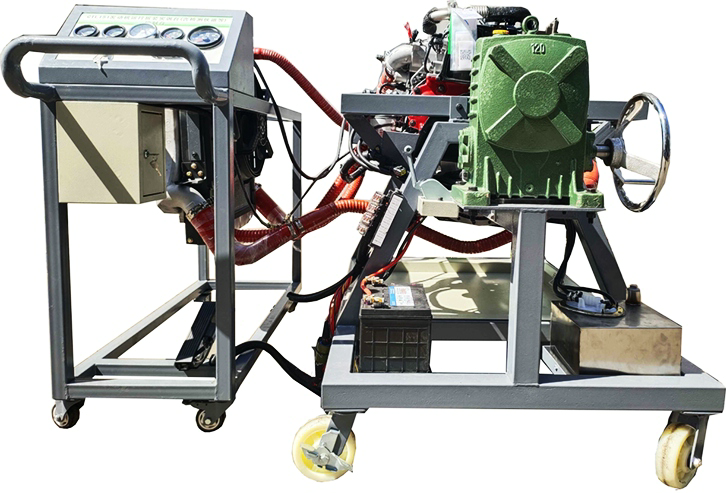

MYGC-131柴油發動機拆裝翻轉台架

（參考圖）

柴油發動機拆裝翻轉台架--產品簡介
該設備采用（翻新）康明斯5.9 電控柴油發動機總成(易於拆裝)的拆裝翻轉台架和運行檢測控製台兩部分組成。拆裝翻轉台架提供學員進行發動機拆卸和裝配實訓。裝配好發動機後與運行檢測控製台對接，可起動運行發動機，檢測發動機的裝配效果。
二、能特點
1.實訓台麵板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和電控柴油發動機實物，認識和分析控製係統的工作原理；
2.實訓台由拆裝翻轉台架和運行檢測控製台兩部分組成。
拆裝翻轉台架由電控柴油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控製台由控製麵板、發動機電控單元、冷卻係統、供油係統、蓄電池等組成；
3.帶有減速機的拆裝翻轉台架可做軸向任意角度的翻轉和靜止，可方便地進行拆卸和裝配實訓，底部放置接油盤，便於小零件、水及油的收集，做到三不落地；
運行檢測控製台架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉台架進行油路、電路、水路、氣路的對接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機裝配的效果；
4.實訓台麵板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控製係統的工作原理；
5.麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色係統電路圖，實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、發動機控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等；
實訓台麵板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化；
6.實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
7.實訓台配備有電源總開關、飛輪防護罩等安裝保護裝置。
8.實訓台底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、術規格
1.工作電源：直流12V
2.燃油標號：依發動機型號
3.油箱容積：10L
4.工作溫度：-40℃～+50℃
5.鋼管：40*40*3mm
6.麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
7.移動腳輪：120*80mm
8.移動台架(帶自鎖腳輪裝置,麵板櫃與底座)：1000*700*1750mm(長*寬*高）
9.拆裝翻轉架(帶自鎖腳輪裝置)：約1300×600×800mm(長×寬×高)

---
