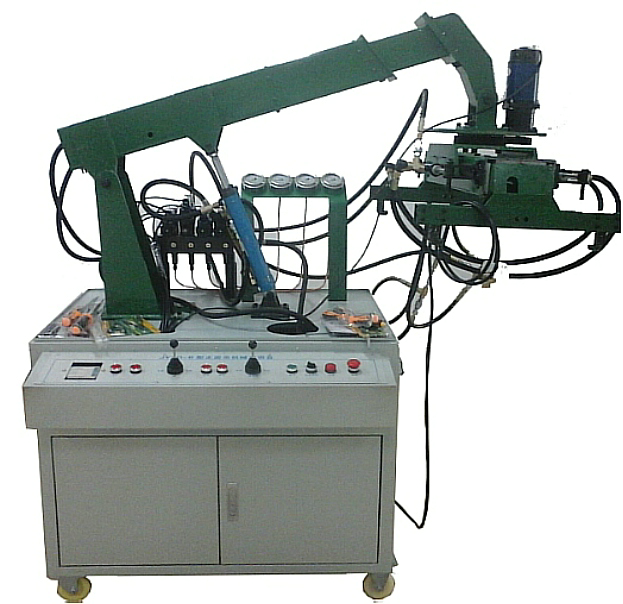

MYGC-147正麵吊機械實訓裝置

一、MYGC-147正麵吊機械實訓裝置-概況：
正麵吊是用來裝卸集裝箱的一種吊車，屬於起重設備的一種，廣泛應用於港口、鉄路、公路運輸作業。目前中小型正麵吊幾乎全部采用液壓傳動。液壓正麵吊具有體積小、重量輕、操作靈活方便、提升力大、易於實現過載保護和室內操縱等優點。
二、技術參數：
1、輸入電源電壓：220V  AC   50HZ；
2、模塊和元件直流電壓：DC24V，4.5A，帶自動短路保護功能；
3、控製電壓：安全控製電壓——DC24V；
4）使用環境：溫度-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
5、產品尺寸：外形尺寸1280*700*1680mm；
6、淨重：約為210kg ；
7、泵組參數：2.2KW、轉速1450r/min、流量為8ml/ren、額定壓力7 Mpa、容積效率 90%；
三、產品特點：
1、實驗台采用冷軋鋼板（並經過噴塑、防腐處理）製作，台式結構，控製操作於一體。
2、電氣操作控製為下置式，液壓站放置於液壓台主櫃內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、正麵吊機械部分是按實物比例縮小的全金屬結構，實驗時啟動液壓係統，可根據實驗要求模擬工程機械進行相關仿真控製實訓實驗。
4、正麵吊機械是按實物的結構進行測繪製作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控製采用手動控製和自動控製兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控製采用直流24V電源，並帶有過壓保護，防止誤操作損壞設備。
四、實驗項目
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓挖掘機械演示控製實驗。
3、PLC軟件仿真演示及控製實驗。
4、可編程序控製器（PLC）電氣控製實驗：機-電-液一體控製實驗。
五、實驗內容
1、正麵吊機械演示控製實驗
 1）抓舉作業，抓舉橫梁根據集裝箱的長度定位；
 2）提升作業，主臂和伸縮臂複合進行工作實驗；
 3）回轉作業，抓舉橫梁提升同時平台回轉；（配馬達旋轉平台）
 4）返回，平台回轉、主臂和伸縮臂配合回到初始位置。
2、可編程序控製器（PLC）電氣控製實驗：機-電-液一體控製實驗。
 1）PLC指令編程、梯形圖編程學習；
 2）PLC編程軟件的學習與使用；
 3）PLC與計算機的通訊、在線調試；
 4）PLC在液壓傳動控製中的應用以及控製方案的優化。

---
