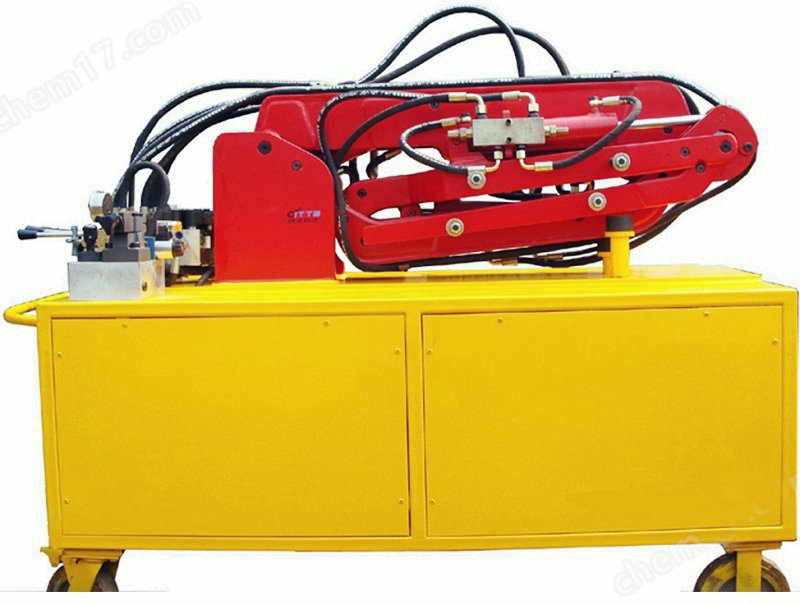

MYGC-141液压混凝土泵车臂架仿真实训装置

用于了解混凝土泵车臂架的结构及工作原理，驱动及控制方式。能完成臂架的展开与收拢，位置控制，单臂展开、收拢，多臂展开、收拢，展开时间控制，臂架加载控制实验等功能，整机采用冷轧钢板焊接结构设计。内置式动力泵站系统，电机泵组一轴式安装组合、风冷式散热、万向刹车脚轮结构。臂架按37m实物泵车长度按1:10缩小制作，采用电液控制与手动控制形式，动力元件、执行元件、控制原件、辅助元件均采用华德、榆次等知名工业品牌元件。
一、液压混凝土泵车臂架仿真实训装置-实验项目
1、液压传动各元部件结构及工作原理观摩。
2、液压混凝土泵车臂架机械演示控制实验。
3、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容
1、臂架操作实验：
1）臂架回转Þ搅拌机启动Þ双泥浆泵启动Þ臂架起升Þ一臂伸
展Þ二臂伸展Þ三臂伸展Þ四臂伸展，
2）臂架回位Þ双泥浆泵停止Þ搅拌机停止Þ四臂收回Þ三臂收
回Þ二臂收回Þ一臂收回，臂架回位。
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1）PLC指令编程、梯形图编程学习；
2）PLC编程软件的学习与使用；
3）PLC与计算机的通讯、在线调试；
4）PLC在液压传动控制中的应用以及控制方案的优化。
三、技术参数及指标：
1、主要参数：排量：5.9ml/rev；
2、油泵电机：M3P4H523/ VAI-15F-A3转速：1420r/min；
3、变量叶片泵组：1套   驱动功率：1.5KW；
4、型号：2HP+VC1-25F-A3；
5、电源：220V/380V 50Hz；
6、最高使用压力：7Mpa；
7、风冷却器：1台；
8、型号：AW0608；
9、压力：1.4Mpa；
10、流量：20L/min；
11、功率：65W；
12、电源：220V；
13、油箱：容积80L、过滤精度：10μm。
