中等職業學校可編程序控製器實訓基地設備基本配置推薦標準

1、範圍: 可編程序控製器（也稱PC或PLC）是以微處理器為基礎，綜合了計算機自動控製和通信等技術的一種新型通用工業控製裝置，廣泛應用於鋼鐵、石油、化工、電力、建材、機械製造，汽車、輕工、交通運輸、環保以及文化娛樂等各種行業。本標準適用於中等職業學校電氣技術應用、電氣運行與控製、供用電技術、電氣設備安裝、電子電器應用與維修、電子與信息技術、電子技術應用、通信技術等專業實訓基地儀器設備的基本配置。

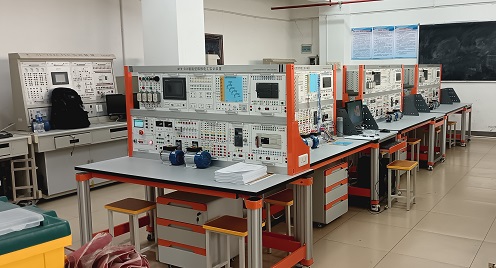

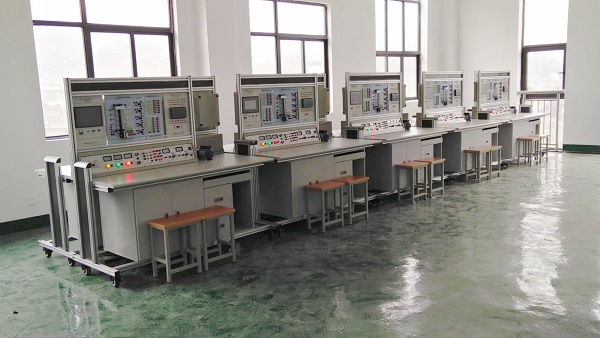

2、分類: 根據教育部頒布的教學大綱，本實驗室共設有25台可編程控製實訓裝置，可編程控製實訓裝置包括電腦，可編程控製器主機，觸摸屏，變頻器，旋轉編碼器測試係統及十一種教學實訓模型。學生可根據教學模型的特點在老師的指導下自己設計梯形圖，編寫程序，編寫組態，聯機運行。從而提高學生的創新能力，職業能力，培養出真正意義的“經驗型應用技能型人才”。
3、要求:
3.1 可編程序控製器實訓室實訓教學場所
3.1.1 使用麵積:實訓基地應根據師生的健康、安全和設備配置要求，確定其使用麵積，並符合國家相關規定。
3.1.2 采光:實訓室的采光應按照GB/T 50033的有關規定。
3.1.3 照明:實訓室的照明要求符合GB 50034的有關規定。
3.1.4 通風：應符合GBJ 16的有關要求。
3.1.5 電氣安裝：應符合GB 16895的有關規定。
3.1.6 消防：應符合GBJ 16的有關規定。
3.1.7 安全標誌：應符合GB 2893、GB 2894的有關要求。
3.1.8 安全與衛生：應符合GBZ 1的有關要求。
3.2 儀器設備：
3.2.1 可編程序控製器實訓室儀器設備配置標準見《電工電子類專業儀器設備配置標準》。
3.2.2 可編程序控製器實訓室儀器設備的配置數量，應能滿足50人同時進行實訓。
3.2.3 所配備的儀器設備，其質量應符合相關的國家標準或行業標準，並具有相應的產品質量證明。
3.2.4 各種儀器設備的安裝使用應符合國家或行業標準。


附：實訓基地設備基本配置標準

實訓教學場所	實訓項目 （模塊）	實訓教學目標	儀　器　設　備
			序號	名稱	規格、主要參數或要求	單位	數量	執行標準代號	備注
可 編 程 序 控 製 器 實 訓 室	1.典型電動機控製（在交流電動機正、反轉，Y-△啟動控製中選擇一個項目）	1.了解PLC控製係統的組成; 2.學會應用梯形圖編輯PLC控製程序和程序的輸入; 3.掌握PLC控製電路的連接; 4.形成應用基本指令的能力。	1	PLC實訓裝置	電源：AC220/380V； PLC：I/O≥40點，專用12/24V直流電源； 輸入輸出設備：按鈕、行程開關、接觸器、繼電器、端子排、指示燈，交流異步電動機； 電器采用卡軌式安裝。	套	25
			2	計算機	選用主流機型配置	台	25
			3	電工工具	機床電氣維修，成套。	套	25
可 編 程 序 控 製 器 實 訓 室	2.模擬模塊	5.掌握步進順控指令，定時器、計數器的使用，形成應用步進順控指令對控製設備的能力。	4	PLC模擬實訓裝置	含：天塔之光、搶答器、自動軋鋼機、自動成型機、液體混合、自動售貨機、自動送料機，機械手，裝配流水線、自動洗衣機交通燈等模擬模塊； 掛箱式結構； 采用接口連接； 電源：AC220/380V； PLC：I/O≥40點，專用12/24V直流電源； 輸入輸出設備：按鈕、行程開關、指示燈等。	台	25
	3.步進電機控製	6.基本學會常用的應用指令，學會步進電機的使用，形成對較複雜程序的編寫能力。	5	步進電機控製實訓裝置	直線導軌式結構； PI驅動； 容量≤0.5kVA。	台	25
	4.小型對象控製模塊	7.學會常用設備程序的編寫，初步形成應用PLC對生產設備的控製能力。	6	PLC控製仿真設備（含組態軟件）	多種液體混合機、傳送帶、定位小車、機械手、恒壓供水裝置、電梯、挖掘機、智能機器人、材料分揀係統、立體倉庫等實訓裝置設備 控製項目齊全； 安全性能符合國家標準要求。	台	25		選配
	5.仿真訓練	8.掌握常用設備程序的編寫，初步形成在生產現場編寫PLC控製程序的能力和PLC控製設備的調試能力。	7	PLC仿真教學軟件	對象：液體混合電梯小型售貨機等或實際生產設備等； 仿真設備的硬件連接； 仿真控製電器的狀態變化； 仿真設備動作及加工過程。	套	5
