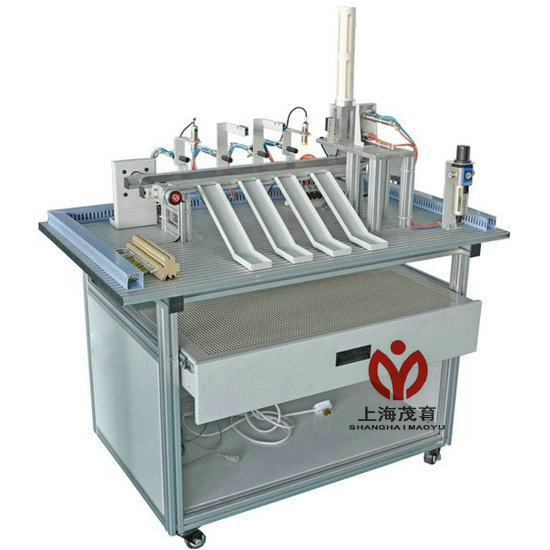

氣動與傳感器綜合實訓台

一、裝置特點:
1、氣動與傳感器綜合實訓台由底板、實訓桌（型材結構）、氣動部分、落料機構、物料傳送機構、料槽及電氣控製等六部分組成。氣動部分由電磁閥和氣缸組成，物料傳送部分由電機和同步傳送帶組成。
2、電氣控製由單相交流電機及減速器、電磁閥、氣缸、開關電源、光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成。PLC選用三菱FX1N-40MR（16路繼電器輸出24路輸入）。
3、通過傳感器信號采集，PLC編程，對交流電機、電磁閥、進行較複雜的開關量控製、置控製、時序邏輯控製，實現對傳送帶上的物料進行定位、辨識、分類。
注：靜音氣泵（用戶自行采購），也可由本企業代為采購
二、技術參數
1、輸入電源：單相三線~220V±10% 50Hz
2、氣源：0.2Mpa~0.55Mpa
3、工作環境：溫度-10℃~+40℃相對濕度≤85%（25℃）海拔<4000m
4、裝置容量：<0.5KW
5、外形尺寸：1000mm X 640mm X 1200mm
三、裝置組成
1、實訓裝置結構有型材底板結構、鋁合金型材實訓台組成
2、氣動部分由調壓過濾閥、電磁閥、調速閥、氣缸及磁性開關組成，
3、物料傳送部分由單相交流電機及減速器和同步帶組成
4、傳感器有光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成
四、實訓項目:
1、單相交流電機正反轉控製
2、物料分揀係統的調試
3、氣動控製技術應用
4、傳感器技術應用
5、電磁鐵技術應用
6、分揀出金屬與非金屬
7、分揀出黑色與白色塊
8、分揀出紅色與白色塊
9、分揀鋁質工件到任一料槽
10、分揀金屬工件到任一料槽
11、分揀非金屬工件到任一料槽
