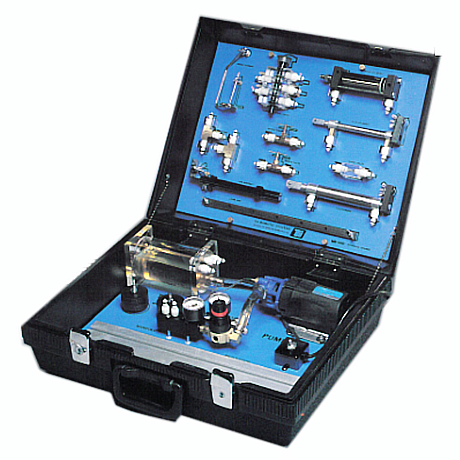

透明液壓傳動實驗箱,透明液壓傳動實驗裝置,透明液壓傳動實驗設備

一、產品概述：
透明液壓傳動實驗箱可進行液壓傳動演示、液壓傳動基本回路（壓力、流量、方向控製回路），液壓傳動實驗箱適合職業院校相關專業液壓傳動、液壓與氣壓傳動等課程的實訓教學。
二、實驗箱特點：
1、液壓元件以透明有機玻璃外殼為主，工作介質為白色液壓油，係統工作時可清晰觀察到液壓元件閥芯的工作過程，直觀性強。
2、液壓元件管路以透明軟管連接，結構緊湊、連接可靠、不漏油。
3、箱子集元件元件、液壓泵站、調速電機及電氣控製部分為一體箱，教師可方便的將設備帶入課堂進行現場演示教學和實物講解
三、技術性能：
1、輸入電源：單相三線220V，50Hz
2、裝置容量：<0.3KVA
3、定量齒輪泵：額定壓力1.6MPa,額定流量：4L/min
4、直流調速電機：額定電壓：AC220V，額定功率：180W，額定轉速：1400r/min
5、外開尺寸：600mm*400mm*600mm
四、實訓項目：
1、用O型換向閥的換向回路。
2、進油節流調速回路。
3、回油節流調速回路。
4、回油節流調速回路。
5、用減壓閥的減壓回路。
6、壓力調定回路。
7、手動換向閥的換向回路
8、變量泵調速回路
9、節流平衡回路
10、差動連接增速回路
五、配置清單

序號	名稱	規格型號	數量
1	實訓箱	600mm400mm600mm。	1套
2	油箱	18L透明材質製作	1件
3	電氣控製麵板	電源部分、繼電器	1
4	液壓油		10斤
5	直流調速電機	功率：350W工作電壓：220V	1隻
6	齒輪油泵	額定排量≥4ml/rev 額定壓力≥1.6MPa	1隻
7	調速器	90-1400r/min	1個
8	雙作用單出杆油缸	茂育透明液壓元件	1個
9	三位五通手動換閥	透明液壓元件	1個
10	三位四通電磁換向閥（O）	红桃视频app透明液壓元件	1個
11	單向閥	透明液壓元件	1隻
12	直動式溢流閥	透明液壓元件	1個
13	先導式減壓閥	透明液壓元件	1個
14	節流閥	透明液壓元件	1個
15	壓力表座	透明液壓元件	1個
16	耐震壓力表	矽油耐震	1個
17	閉鎖式液壓接頭連接線		1套
18	電磁閥通用連接線		1根
19	红桃视频app實驗指導書	紙質	1冊
20	密封圈	接頭用	5隻
21	電源線		1條
