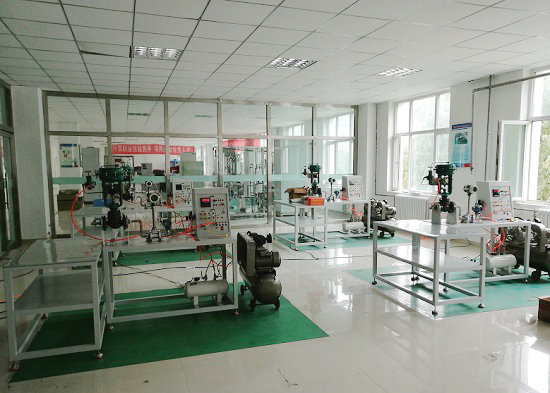

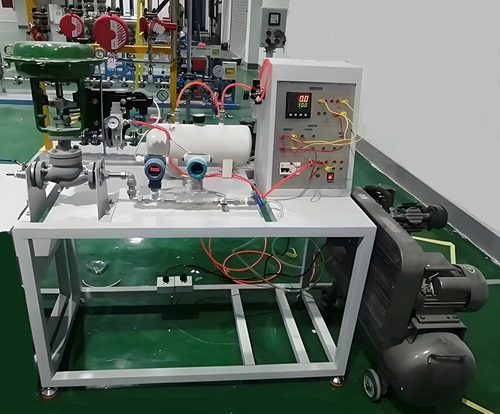

氣動調節閥校驗實驗設備,氣動調節閥校驗實驗裝置,氣動調節閥校驗

一、氣動調節閥校驗實驗設備操作台參數：

1、參考尺寸：≥900*600*700mm；

2、實訓台麵采用一級冷軋鋼板

3、實訓台架采用50*50mm方鋼管焊接，能調整水平；

4、表麵噴塑處理；

5、實訓台麵板。

二、操作盤1套

1、參考尺寸：≥500*180*600mm；

2、台麵采用一級冷軋鋼板；

3、表麵噴塑處理；

4、盤內預留管路閥門安裝位置；

5、轉換開關。

三、漏電開關1個

電壓220VAC；

四、盤內附件1套

儀表接線端子、銅管測量管道、電源插座、開關

五、數字精密壓力變送器1個

1、測量範圍：0～0.6Mpa

2、測量介質：氣體；

3、表盤直徑：100mm；

4、安裝方式：儀表盤上安裝；

5、現場顯示

6、輸出4-20mA

六、渦輪流量計1個

1、測量介質：氣體；測量範圍：10L/min，壓力：0.8MPa

量範圍：0～0.6Mpa

2、測量介質：氣體；

3、表盤直徑：100mm；

4、安裝方式：儀表盤上安裝；

5、現場顯示

6、輸出4-20mA

七、行程測量專用儀表1套

1、量程.0-30mm；

2、液晶顯示器；

3、磁性儀表座；

4、測量調節閥行程時專用鏈接件；

5、配數據專用線

八、操作器1套

1、電源：220VAC或24VDC

2、閥位控製輸出：0～10mA或4～20mA或0～5V或1～5V可選

3、閥位反饋輸入：0～10mA或4～20mA或0～5V或1～5V可選

4、報警繼電器輸出：220VAC/3A或24VDC/3A

5、輸入輸出光電隔離

6、通訊接口：RS485或RS232

九、盤裝測量閥門2套

材質銅；直徑：6mm；流量20L/min；接口G3/4內、外螺紋。

十、管路閥門2套

1、材質：不鏽鋼；

2、公稱通徑DN15，PN1.6Mpa

十一、氣動精密調壓器1套

1、氣源壓力：0-0.6Mpa；

2、輸出壓力：0.4-400Kpa連續可調；

3、連接形式：ZG1/4″(PT1/4)；

十二、空氣減壓閥1套

氣源壓力：0-1.0Mpa；輸出壓力：12-600Kpa可調。

十三、氣源緩衝罐1個

材質：A3鋼；參考尺寸：≥Φ89*500mm，防腐處理。

十四、安裝支架2套

1、材質：碳鋼法蘭；公稱通徑DN32；PN1.6Mpa。

2、支架底部可自由移動；

3、表麵鍍鋅處理。

十五、輔助操作台1套

1、參考尺寸：≥1200*600*700mm，二層；

2、實訓台麵采用一級冷軋鋼板；

3、實訓台架采用30*30mm方鋼管焊接，能調整水平；

4、表麵噴塑處理；

5、配零部件定位擺放標識；

6、實訓台麵鋪厚度2mm透明膠板。

十六、氣源管道快速接頭1套

1、管道直徑：6mm；材質：銅；數量1米

2、管道直徑：6mm；材質：PVC；數量5米  快速接頭5個等滿足使用。

十七、配套工具1套

十八、能夠完成以下實訓項目：

1、氣動薄膜控製膜頭的拆解與組裝；

2、閥門定位器在控製閥上的安裝、調試；

3、手操器的電路、氣路連接；

4、調節閥行程校驗；

5、調節閥本體試漏；

6、調節閥泄漏量測試；

---
