工業自動化中的PLC基礎知識講述

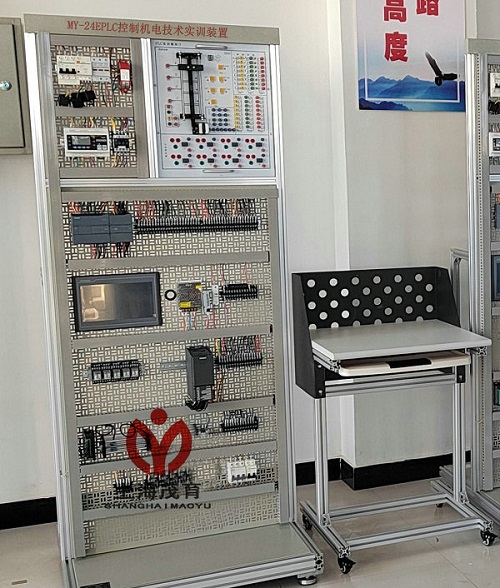

概述：MY-24C PLC變頻器觸摸屏綜合實驗裝置是按照職業教育的教學和實訓要求研發的產品。實驗內容包括有PLC編程方法、指令係統、模擬量控製、聯網通信等。符合大專院校機電一體化、電氣自動化、自動控製、工業自動化、應用電子、計算機應用及其他相關專業的《PLC可編程控製器技術開發與應用實踐》、《可編程控製器原理及其應用》、《變頻器遠離及其應用》《觸摸屏原理及其應用》等課程的教學要求。本文對PLC的發展、基本結構、配置、應用等基本知識作一簡介，以期對各位網友有所幫助。
在工業自動化控製領域，PLC是一種重要的控製設備。目前，世界上有200多廠家生產300多品種PLC產品，應用在汽車（23%）、糧食加工（16.4%）、化學/製藥（14.6%）、金屬/礦山（11.5%）、紙漿/造紙（11.3%）等行業。為了使各位初學者更方便地了解PLC。

一、PLC的發展曆程：
在工業生產過程中，大量的開關量順序控製，它按照邏輯條件進行順序動作，並按照邏輯關係進行連鎖保護動作的控製，及大量離散量的數據采集。傳統上，這些功能是通過氣動或電氣控製係統來實現的。1968年美國GM（通用汽車）公司提出取代繼電氣控製裝置的要求，第二年，美國數字公司研製出了基於集成電路和電子技術的控製裝置，首次采用程序化的手段應用於電氣控製，這就是第一代可編程序控製器，稱ProgrammableController（PC）。
個人計算機（簡稱PC）發展起來後，為了方便，也為了反映可編程控製器的功能特點，可編程序控製器定名為ProgrammableLogicController（PLC），現在，仍常常將PLC簡稱PC。
PLC的定義有許多種。國際電工委員會（IEC）對PLC的定義是：可編程控製器是一種數字運算操作的電子係統，專為在工業環境下應用而設計。它采用可編程序的存貯器，用來在其內部存貯執行邏輯運算、順序控製、定時、計數和算術運算等操作的指令，並通過數字的、模擬的輸入和輸出，控製各種類型的機械或生產過程。可編程序控製器及其有關設備，都應按易於與工業控製係統形成一個整體，易於擴充其功能的原則設計。
PLC具有通用性強、使用方便、適應麵廣、可靠性高、抗幹擾能力強、編程簡單等特點。PLC在工業自動化控製特別是順序控製中的地位，在可預見的將來，是無法取代的。
二、PLC的構成：
從結構上分，PLC分為固定式和組合式（模塊式）兩種。固定式PLC包括CPU板、I/O板、顯示麵板、內存塊、電源等，這些元素組合成一個不可拆卸的整體。模塊式PLC包括CPU模塊、I/O模塊、內存、電源模塊、底板或機架，這些模塊可以按照一定規則組合配置。
三、CPU的構成：
CPU是PLC的核心，起神經中樞的作用，每套PLC至少有一個CPU，它按PLC的係統程序賦予的功能接收並存貯用戶程序和數據，用掃描的方式采集由現場輸入裝置送來的狀態或數據，並存入規定的寄存器中，同時，診斷電源和PLC內部電路的工作狀態和編程過程中的語法錯誤等。進入運行後，從用戶程序存貯器中逐條讀取指令，經分析後再按指令規定的任務產生相應的控製信號，去指揮有關的控製電路。
CPU主要由運算器、控製器、寄存器及實現它們之間聯係的數據、控製及狀態總線構成，CPU單元還包括外圍芯片、總線接口及有關電路。內存主要用於存儲程序及數據，是PLC不可缺少的組成單元。
在使用者看來，不必要詳細分析CPU的內部電路，但對各部分的工作機製還是應有足夠的理解。CPU的控製器控製CPU工作，由它讀取指令、解釋指令及執行指令。但工作節奏由震蕩信號控製。運算器用於進行數字或邏輯運算，在控製器指揮下工作。寄存器參與運算，並存儲運算的中間結果，它也是在控製器指揮下工作。
CPU速度和內存容量是PLC的重要參數，它們決定著PLC的工作速度，IO數量及軟件容量等，因此限製著控製規模。
四、I/O模塊：
PLC與電氣回路的接口，是通過輸入輸出部分（I/O）完成的。I/O模塊集成了PLC的I/O電路，其輸入暫存器反映輸入信號狀態，輸出點反映輸出鎖存器狀態。輸入模塊將電信號變換成數字信號進入PLC係統，輸出模塊相反。I/O分為開關量輸入（DI），開關量輸出（DO），模擬量輸入（AI），模擬量輸出（AO）等模塊。
開關量是指隻有開和關（或1和0）兩種狀態的信號，模擬量是指連續變化的量。常用的I/O分類如下：
開關量：按電壓水平分，有220VAC、110VAC、24VDC，按隔離方式分，有繼電器隔離和晶體管隔離。
模擬量：按信號類型分，有電流型（4-20mA,0-20mA）、電壓型（0-10V,0-5V,-10-10V）等，按精度分，有12bit,14bit,16bit等。
除了上述通用IO外，還有特殊IO模塊，如熱電阻、熱電偶、脈衝等模塊。
按I/O點數確定模塊規格及數量，I/O模塊可多可少，但其最大數受CPU所能管理的基本配置的能力，即受最大的底板或機架槽數限製。
五、電源模塊：
PLC電源用於為PLC各模塊的集成電路提供工作電源。同時，有的還為輸入電路提供24V的工作電源。電源輸入類型有：交流電源（220VAC或110VAC），直流電源（常用的為24VAC）。
六、底板或機架：
大多數模塊式PLC使用底板或機架，其作用是：電氣上，實現各模塊間的聯係，使CPU能訪問底板上的所有模塊，機械上，實現各模塊間的連接，使各模塊構成一個整體。
七、PLC係統的其它設備
1、編程設備：編程器是PLC開發應用、監測運行、檢查維護不可缺少的器件，用於編程、對係統作一些設定、監控PLC及PLC所控製的係統的工作狀況，但它不直接參與現場控製運行。小編程器PLC一般有手持型編程器，目前一般由計算機（運行編程軟件）充當編程器。
2、人機界麵：最簡單的人機界麵是指示燈和按鈕，目前液晶屏（或觸摸屏）式的一體式操作員終端應用越來越廣泛，由計算機（運行組態軟件）充當人機界麵非常普及。
3、輸入輸出設備：用於永久性地存儲用戶數據，如EPROM、EEPROM寫入器、條碼閱讀器，輸入模擬量的電位器，打印機等。
八、PLC的通信聯網
依靠先進的工業網絡技術可以迅速有效地收集、傳送生產和管理數據。因此，網絡在自動化係統集成工程中的重要性越來越顯著，甚至有人提出"網絡就是控製器"的觀點說法。
PLC具有通信聯網的功能，它使PLC與PLC之間、PLC與上位計算機以及其他智能設備之間能夠交換信息，形成一個統一的整體，實現分散集中控製。多數PLC具有RS-232接口，還有一些內置有支持各自通信協議的接口。
PLC的通信，還未實現互操作性，IEC規定了多種現場總線標準，PLC各廠家均有采用。
對於一個工業自動化工程(特別是中大規模控製係統)來講，選擇網絡非常重要的。首先，網絡必須是開放的，以方便不同設備的集成及未來係統規模的擴展；其次，針對不同網絡層次的傳輸性能要求，選擇網絡的形式，這必須在較深入地了解該網絡標準的協議、機製的前提下進行；再次，綜合考慮係統成本、設備兼容性、現場環境適用性等具體問題，確定不同層次所使用的網絡標準。
