MYXNQ-06油電混合動力汽車動力係統解剖演示台

型號：豐田普銳斯，翻新
品牌：MYXNQ-06 一、油電混合動力汽車動力係統解剖演示台產品簡介：

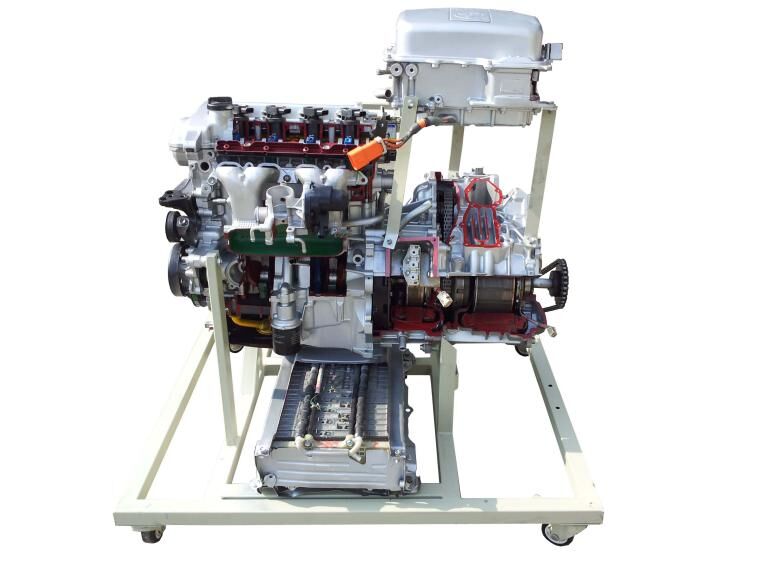

    該設備采用豐田普銳斯混聯式混合動力係統(包括：發動機、發電機和電動機等)總成進行剖麵處理，各部件齊全，剖麵位置合理，能全麵展示混聯式混合動力係統內外部結構和部件的運動情況，並可通過MCU控製係統模擬混合動力係統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的混聯式混合動力係統運行狀態，更加直觀地的掌握豐田普銳斯混聯式混合動力係統工作原理。適用於混合動力汽車動力係統原理和機械機構的教學。
二、功能特點：
1. 采用原廠混聯式混合動力係統(包括：發動機、發電機和電動機等)進行機構切剖，充分展示混合動力汽車動力係統機構部分的內外結構。
2. 對混聯式混合動力係統各機械剖麵采用不同顏色的油漆進行噴塗。
3. 由三相齒輪減速感應電機帶動發動機曲軸與電動機驅動軸做各種工況的低速運轉，真實演示混聯式混合動力係統內部機械部件的運動過程。
4. 移動台架采用了高強度的鋼結構焊接，表麵經噴塗工藝處理。移動台架底部帶有自鎖腳輪裝置，可移動式，方便教學。
三、技術參數：
1. 外形尺寸：1400×800×1000mm(長×寬×高)
2. 動力電源：三相四線(三相五線380V±10% 50Hz)
3. 三相齒輪減速感應電機：
額定電壓：AC 220V/380V 50Hz
額定功率：120W
額定轉速：50Hz 90/1400rpm  60Hz 90/1500rpm
減速比：30
4. 工作溫度：-40℃～+50℃
四、基本配置(每台)：
    豐田普銳斯混聯式混合動力係統(包括：發動機、發電機和電動機等)總成，三相齒輪減速感應電機，三相漏電保護開關，移動台架(帶自鎖腳輪裝置)

---
