文丘裏除塵器性能實驗指導書

一、實驗目的
以文丘裏除塵器作為實驗對象，通過測試文丘裏除塵器的性能，使學生熟悉文丘裏除塵器的結構形式；了解影響文丘裏除塵器性能的主要因素；掌握文丘裏除塵器的性能測定方法；進一步提高學生的綜合動手能力。
二、實驗要求
1.認識文丘裏除塵器的係統組成和結構形式；
2.熟悉文丘裏除塵器的除塵機理；
3.掌握文丘裏除塵器的性能測定方法；
4.研究各因素對文丘裏除塵器性能影響的規律。
三、實驗原理
文丘裏除塵器性能（處理氣體流量、壓力損失、耗水量及液氣比等）與其結構型式和運行條件密切相關。本實驗是在除塵器結構型式和運行條件已確定的前提下，完成除塵器性能的測定。
1.處理氣體流量的測定和計算
測定文丘裏除塵器的處理氣體流量時，應同時測出除塵器進、出口的氣體流量（Qi、Qo），取其平均值作為除塵器的處理氣體流量（Q）。可采用動壓法測定Qi和Qo，Q值的計算式如下：
Q = 0.5 ×（Qi + Qo）（m3／s）（3-1）
除塵器的漏風率（δ）按下式計算：
×100％（3-2）
2.壓力損失的測定和計算
文丘裏除塵器壓力損失（Δp）為除塵器進、出口氣體平均全壓差。因實驗裝置中除塵器進、出口連接管道的斷麵積相等，則其壓力損失可用除塵器進、出口管道中氣體的平均靜壓差（Δpj）表示，即：
Δp = Δpj = pij - poj（3-3）
式中Δp——文丘裏除塵器的壓力損失，Pa；
  Δpj——文丘裏除塵器進、出口管道中氣體的平均靜壓差，Pa；
  pij——文丘裏除塵器進口管道中氣體的靜壓，Pa；
  poj——文丘裏除塵器出口管道中氣體的靜壓，Pa。
3.耗水量及液氣比的測定和計算
    文丘裏除塵器的耗水量（QL），可通過設在除塵器進水管上的流量計13（參看圖3-1）直接讀得。在同時測得除塵器處理氣體量（Q）後，即可由下式求出液氣比（L）：
L＝Q／QL（L/m3）（3-4）
四、實驗儀器、材料
1．實驗裝置
文丘裏除塵器性能實驗裝置流程如圖3-1所示。其主要由文丘裏管6、旋風霧沫分離器7、引風機11、水泵12和進出管道及其附件所組成。

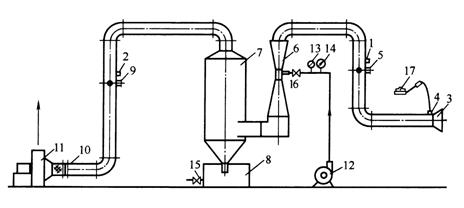

圖3-1 文丘裏除塵器性能實驗裝置流程圖
1—除塵器進口管道靜壓測孔；2—除塵器出口管道靜壓測孔；3—喇叭形均流管；
4—均流管處靜壓測孔；5—除塵器進口測定斷麵1；6—文丘裏凝聚器；7—旋風霧
沫分離器；8—水槽；9—除塵器出口測定斷麵2；10—調節閥；11—通風機；12—水泵；
13—流量計；14—水壓表；15—排汙閥；16—供水調節閥；17—傾斜式微壓計
2.實驗儀器、材料
（1）幹濕球溫度計  1支；
（2）空盒式氣壓表  1個；
（3）鋼卷尺        2個；
（4）U形管壓差計  1個；
（5）傾斜式微壓計  3台；
（6）畢托管        2支。
五、實驗步驟
1.室內空氣環境參數的測定。包括室內空氣的溫度、相對濕度、當地大氣壓力等參數測定。
2.文丘裏除塵器實驗裝置的測定。包括測量文丘裏除塵器進、出口測定斷麵直徑和喉口直徑，確定采樣斷麵分環數和測點數；除塵係統入口喇叭形均流管流量係數φV測定；文丘裏除塵器供水係統和發塵係統調節，保證實驗係統在液氣比L＝0.7～1.0L／m3範圍內穩定運行。
3.文丘裏除塵器性能的測定和計算。在固定文丘裏除塵器實驗係統進口氣體流量和液氣比條件下，測定和計算文丘裏除塵器處理氣體量（Q）、漏風率（δ）、壓力損失（Δp）和液氣比（L）。
4.實驗結果分析。認真記錄文丘裏除塵器處理氣體量、液氣比、壓力損失等測定數據，分析文丘裏除塵器氣體流量和壓力損失的關係。
六、實驗數據記錄和整理
1.實驗記錄
將測得的實驗數據記錄在表3-1中：
表3-1  文丘裏除塵器性能測定記錄表
室內空氣參數 測定斷麵麵積 喉口
麵積		 均流管流
量係數		 測定
日期		 測定人
室內溫度
/℃		 相對濕度
/%		 大氣壓力
/Pa		 進口
/m2		 出口
/m2		 AT/m2 φV
序號 測定項目 符號 單位 測定數據
1 2 3 三次
平均
1 處
理
氣
體
流
量
和
喉
口
速
度		 進
口
氣
體		 溫度 ti ℃
靜壓 pij Pa
斷麵平均（jun1）流速 vi m/s
流量 Qi m3/s
出
口
氣
體		 溫度 to ℃
靜壓 poj Pa
斷麵平均流速 vo m/s
流量 Qo m3/s
除塵器處理氣體流量 Q m3/s
除塵器喉口速度 vT m/s
2 液
氣
比		 耗水量 QL L/h
液氣比 L L/m3
3 壓
力
損
失		 除塵器進出口氣體平均靜壓差 Δpj Pa
除塵器壓力損失 Δp Pa
2.文丘裏除塵器處理氣體量Q按式（3-1）計算，除塵器漏風率按式（3-2）計算，壓力損失按式（3-3）計算，液氣比L按式（3-4）計算。
3.實驗結果分析
實驗結果分析是在完成壓力損失（Δp）、液氣比（L）、氣體流量（Q）等性能參數測定後進行，應至少取得五組不同Q下的Δp數據，再開展分析研究，分析Δp和Q關係，並繪製Δp和Q關係曲線。
七、思考題
1.分析文丘裏除塵器的結構尺寸對壓力損失的影響？
2.文丘裏除塵器的壓力損失與氣體流量是什麽關係?
