信號與係統實驗模塊實驗說明

信號與係統實驗係統由19個模塊組成，詳細內容如下：
1.電源輸入模塊
此模塊位於實驗平台的右上角部分，分別提供+12V、+5V、-12V、-5V的電源輸出。4組電源分別對應4個發光二極管，電源輸出正常時，對應的發光二極管點亮。
在DSP數字信號處理區有3.3V和1.8V電源輸出，指示燈為紅色。
實驗時，打開電源後，首先檢查這些電源示燈是否點亮。如不亮，請立即關閉電源，以免損壞芯片。等待故障排除後，再打開電源。
2.信號源模塊
提供的波形種類有：正弦波、三角波、方波、矩形波（占空比可調）。
信號的頻率範圍：2Hz—100KHz，分四個頻段。
可通過旋鈕分別調節信號的頻率、幅度、占空比和掃速。
有兩個測量點：
H702 ：輸出的信號波形（正弦波、三角波、方波、掃頻信號）；
H705 ：掃頻控製電壓輸出。
信號插孔：
H701 ：信號源信號輸出插孔。
H704 ：掃頻控製電壓輸出插孔。
3.數字濾波器模塊
完成模擬信號的模數轉換（A/D）、濾波輸出的數模（D/A）轉換
有兩個測量點：
TPB01：A/D前的模擬信號波形；
TPB02：濾波輸出；
信號插孔：
PB01：信號輸入插孔。
4.主機接口與二次開發區
此模塊由PC機RS232接口（JB01）、單片機AT89S52（UB01）、程序存儲器W27C512（UB02）、DSP的HPI接口組成。該模塊主要完成以下二個功能：

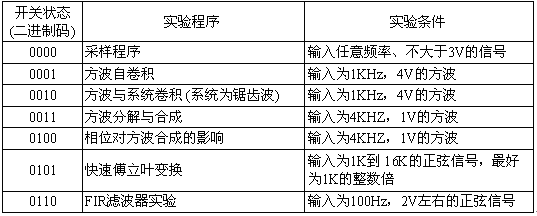

1.通過拔碼開關（SWB01）選擇固化在程序存儲器（UB02）中的實驗程序，來完成相應的實驗。設置如下：

注：開關置ON為“0”，否則為“1”。
S1：為單片機係統的複位鍵（MCU_RST），SWB01改變後必需複位一次。
2.完成DSP程序的下載。DSP程序是指學生在學習數字信號處理時自已開發的程序，可以是數字濾波器程序、DSP應用程序等。
5.數字信號處理器模塊
由TMS320C5402、JTAG下載接口等組成，完成數字濾波器、卷積、FFT運算、DSP程序開發等功能。
有兩個測量點：
TPXF：與TMS320C5402的XF引腳相連，指示XF口電平。
TPOUT：與TMS320C5402的TOUT0引腳相連，指示定時器0的輸出信號。
三個指示燈：RUN、XF、TOUT分別指示DSP是否在運行；XF引腳狀態；TOUT0引腳狀態。
6.CPLD可編程開放模塊
主要用來完成信號的電平轉換、主機接口中各種控製信號的產生、A/D和D/A片選信號和控製信號的產生等功能。
7.信號分解與合成模塊
此模塊位於實驗平台的中部，主要完成信號的分解與合成，模塊的上半部分為信號的分解，下半部分為信號的合成。信號的分解部分提供了8個波形輸出測量點，TPA01、TPA02……TPA08；TPA01—TPA07分別為信號的1—7次諧波輸出波形，第8個測量點TPA08為8次以上諧波的合成輸出波形；在信號合成部分中，把分解輸出的各次諧波信號連接輸入至合成部分，在合成的輸出測量點上可觀察到合成後的信號波形。
8.信號卷積實驗模塊
此模塊在信號分解與合成模塊下方，結構非常簡單，隻須三個測量點，分別為兩個觀察卷積的輸入信號（TP901、TP902），一個用於觀察卷積後的輸出信號（TP903）。輸入的信號為經過A/D轉換的數字信號。P903為卷積信號輸出插孔。
9.一階電路暫態響應模塊
此模塊可根據自己的需要搭接一階電路，觀測各點的信號波形。
有6個測量點：
TP601、TP607：輸入信號波形測量點；
TP604、TP605：一階RC電路輸出信號波形測量點；
TP609、TP610：一階RL電路輸出信號波形測量點。
信號插孔：
P601、P607：信號輸入插孔；
P602、P603、P604、P605、P606、P609、P610：電路連接插孔。
10.二階電路的傳輸特性模塊
此模塊亦可根據需要搭接二階電路，觀察各測量點的信號波形。
有兩個測量點：
TP801：二階RC電路傳輸特性測量點；
TP807：二階RL電路傳輸特性測量點。
信號插孔：
P801，P803：信號輸入插孔。
11.二階網絡狀態軌跡模塊
此模塊除了完成二階網絡狀態軌跡觀察的實驗外，還可完成二階電路暫態響應觀察實驗。
有三個測量點：
TP501：輸入信號波形觀測點；
TP502、TP503：輸出信號波形觀察點。
信號插孔：
P501：信號輸入插孔。
12.階躍響應與衝激響應模塊
接入適當的輸入信號，可觀測輸入信號的階躍響應與衝激響應。
有四個測量點：
TP101：進行衝激響應實驗時的輸入信號波形的測量點；
TP103：進行階躍響應實驗時的輸入信號波形的測量點；
TP102：衝激信號觀測點；
TP104：衝激響應，階躍響應信號輸出觀測點。
信號插孔：
P101、P103：信號輸入插孔；
P102：電路連接插孔。
13.抽樣定理模塊
通過本模塊可觀測到抽樣過程中各個階段的信號波形。
有四個測量點：
TP401：輸入信號波形觀測點；
TP402：開關信號觀測點；
TP403：輸入信號經采樣後的信號波形觀測點；
F(t) ：抽樣信號經低通濾波器恢複後的信號波形觀測點。
信號插孔：
P401：信號輸入插孔；
P403：抽樣信號輸出插孔；
F(t)：經低通濾波器恢複的信號輸出插孔；
其它：元器件選擇插孔。
14.模擬濾波器模塊
提供了多種有源、無源濾波器，包括低通無源濾波器、低通有源濾波器、高通無源濾波器、高通有源濾波器、帶通無源濾波器、帶通有源濾波器、帶阻無源濾波器和帶阻有源濾波器。根據自己的需要進行實驗。
有8個測量點：
TP302：信號經低通無源濾波器後的輸出信號波形觀測點；
TP304：信號經低通有源濾波器後的輸出信號波形觀測點；
TP306：信號經高通無源濾波器後的輸出信號波形觀測點；
TP308：信號經高通有源濾波器後的輸出信號波形觀測點；
TP310：信號經帶通無源濾波器後的輸出信號波形觀測點；
TP312：信號經帶通有源濾波器後的輸出信號波形觀測點；
TP314：信號經帶阻無源濾波器後的輸出信號波形觀測點；
TP316：信號經帶阻有源濾波器後的輸出信號波形觀測點；
信號插孔：
信號輸入插孔：P301、P303、P305、P307、P309、P311、P313、P315；
信號輸出插孔：P302、P304、P306、P308、P310、P312、P314、P316。
15.二次開發區
本模塊提供了很多開放的電阻、電容、電位器、運放單元、阻容元件插件（可插上二次開發區未提供的阻容元件），可根據需要搭接不同的電路，進行各種測試。可完成基本運算單元實驗，如加法器、比例放大器、積分器等，及一階係統的模擬、連續係統的模擬等實驗。如下圖2-1所示：

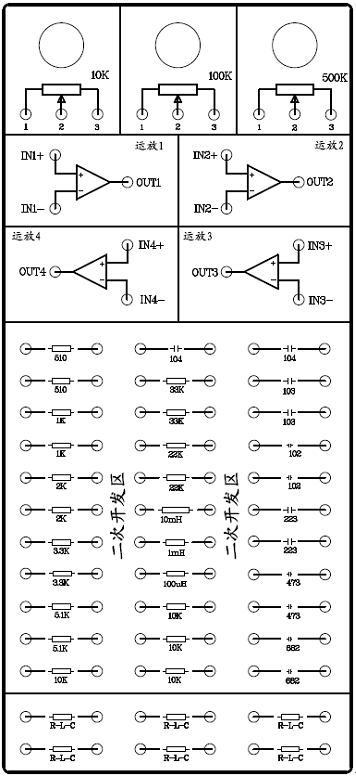

二次開發區布局圖

在布局圖中：提供了電位器3個，運放單元4個，固定電阻18個、固定電容12個、固定電感3個，及R-L-C插件6個，可根據需要插上不同的電阻、電容或電感。
運放單元：
INx+、INx-：運算放大器的正相、反相輸入信號插孔；
OUTx：運算放大器的輸出信號插孔；
16.頻率表與毫伏表
頻率表：顯示信號源輸出的信號的頻率值，指示的頻率範圍為0～100KHz;
毫伏表：顯示信號源輸出信號的幅度的平均值，指示範圍為0～10V。開關SW706用於選擇所測的波形信號。
17.無失真傳輸係統
可完成信號的無失真傳輸實驗。
一個測量點：
TPE01：輸入信號測量點；
信號插孔：
HE01：輸入信號插孔；
HE02：輸出信號插孔。
18.AM調製與解調
該模塊包括載波1（VC1）、載波2（VC2）、調製波1（VS1）、調製波2（VS2），調製器1、調製器2、解調器1、解調器2、檢波器1、檢波器2共10個單元。可同時進行兩路信號的調製與解調。
其中：
1.載波1（VC1）、載波2（VC2）、調製波1（VS1）、調製波2（VS2）四個單元用來產生實驗所需的信號。它們產生的都是固定頻率的正弦信號，其中載波1的頻率約16KHz，載波2的頻率約32KHz，調製波1的頻率約160Hz，調製波2的頻率約800Hz。電位器RWD2、RWD4、RWD6、RWD8用來調節輸出信號的幅度。
2.調製器1、調製器2：這兩個單元用來完成AM調製，隻要將載波1、調製波1和載波2、調製波2所產生的信號分別加到調製器1、與調製器2相對應的輸入端，就可產生兩路AM調製信號UAM1、UAM2。電位器RWC3、RWC4用來調整調幅波的上下對稱性；電位器RWC1、RWC2用來調整調製度。
3.解調器1、解調器2：這兩個單元用來將AM調製信號進行解調，它們是同步檢波方式。
4.檢波器1、檢波器2：這兩個單元也用來對AM調製信號進行解調。它們是非相幹解調方式。
19.FDM頻分複用模塊
該模塊包括AM調製與解調模塊的所有單元，及有源加法器單元、八階巴特沃斯高通濾波器單元、八階巴特沃斯低通濾波器單元。
1.有源加法器：在做FDM頻分複用實驗時，對兩路AM調製信號進行代數運算，生成複用信號。
2.八階巴特沃斯高通濾波器，截止頻率為30KHz，用來將載波頻率高的一路AM調製信號分離出來。
3.八階巴特沃斯低通濾波器：截止頻率為20KHz，用來將載波頻率低的一路AM調製信號分離出來。
