电气控制实训室简介

电气控制实训室主要用于电机结构认识、电机控制线路等方面的实验实训教学任务，同时也可完成如电机与电气控制、电力拖动、电机学等相关课程的理实一体化教学任务。
一、实训室建设目的：
开展的主要实训项目有三相异步电动机的启动、运行、控制等方面的操作实训及CA6140普通机床控制电路的故障处理等实训项目。同时本实训室可承担电工操作技能鉴定和培训任务，可满足中级电工考核所需的所有项目。
二、主要仪器设备：

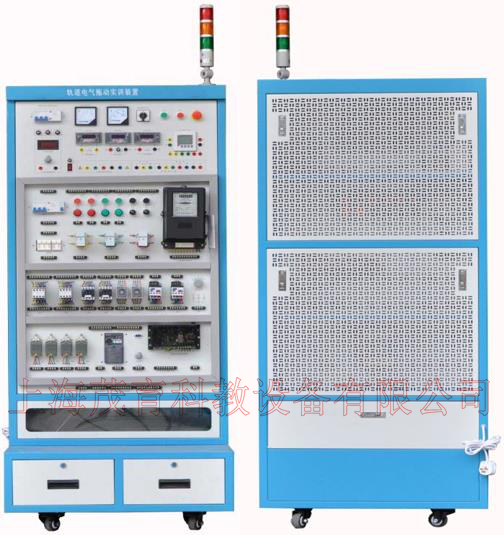

1、MYDJ-24电气控制实训装置

本装置可完成"电机学"、"电机与拖动"、"电机控制"、"交直流调速"等课程实验大纲的要求。

功能结构要求：

1）该装置须采用标准配电柜为主体柜进行改造，充分利用该柜双面空间位置，其中一面装有电源控制、交直流电源、测量仪表、变频器、低压电气器件，另一面装有2块可方便拆卸的网孔板；

2）电气控制线路元器件都装在电气柜面板上，配有接线柱子；通过端子学生可自行接线，构建控制系统，具有一定的扩展性；

3）提供过压、过流、漏电保护电路，当如控制柜出现电源异常使系统电压或电流超过保护电路的极限值时，系统立即切断电源，对人身安全起到一定的保护作用；

技术性能要求：

1）输入电压：三相四线制380V±10%50HZ；

2）工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜2000m；

3）装置容量：不大于1.5KVA；

4）外形尺寸：≥800mm×600mm×1800mm（长宽高）；

5）设备重量：约120Kg；

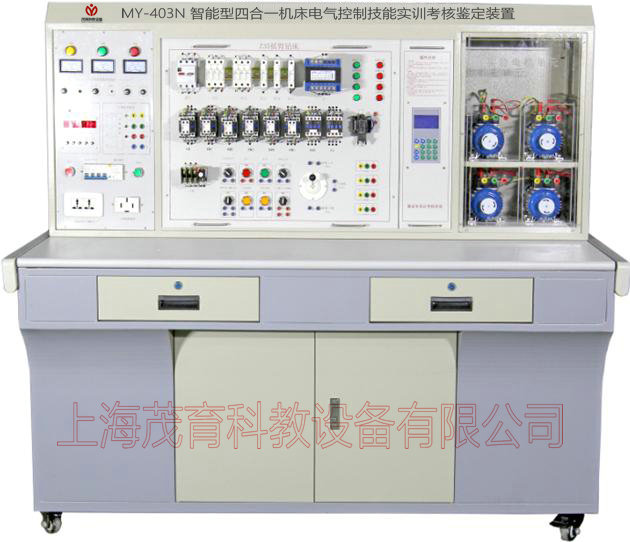

2、MY-403N 机床电气控制技能实训考核装置

本装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求，结合工厂生产实际和职业岗位的技能要求，按照职业教育和实训考核特点而设计的产品。其适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、机床电路维修等课程的实训与考核，也适合技工学校机电类专业《电气设备维修》课程的实习、安装，维修电工技师班培训和实操。

装置特点：

1）智能化程度高：由教师机通过电脑统一设置故障，由网络输至学生实训台进行排故训练，故障点设置快捷、方便，训练考核成绩自动记录、排序、打印，极大方便实训室的管理，大大减轻教师的工作量。

2）公正度高：由电脑统一设置故障，实训考核人员条件与机会均等，客观、科学判断实训考核结果，做到“铁面无私”。

3）装置采用积木式结构，学校可根据实训考核的侧重点选择相应的机床电路挂箱，做到一台装置可以进行多种机床电路实训考核，且根据以后教学情况的变化而增购挂箱，设备永不淘汰。

4）实用性强：通过测试查找故障点，熟练掌握机床故障特点，各器件的性能结构、各类机床电路工作原理。

5）所有的元器件都安装在面板正面，可直观地看到它们的动作情况，面板上还安装了测试孔，便于学生测试与排故。

6）装置上设有三相电源输出短路软载止保护功能，防止了实训考核时发生误操作损坏元器件。

适用范围：通过更换挂箱能完成以下四种机床电路的实训考核

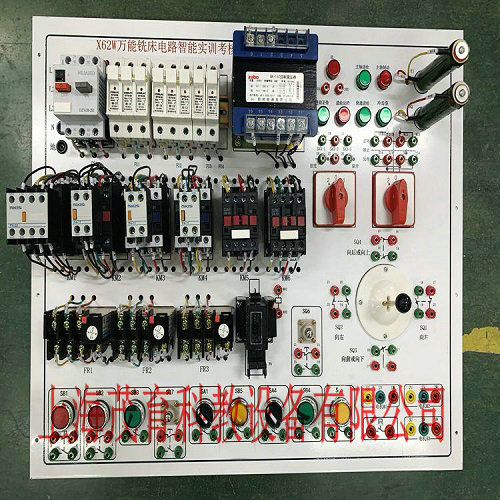

1）X62W型万能铣床电气技能实训考核

2）T68卧式镗床电路技能实训考核

3）Z3040摇臂钻床电路技能实训考核

4）M7130 平面磨床电气技能实训考核

每个电路均设有17-25个故障点，通过挂箱上的故障设置盒随机设计故障点。

三、主要承担实训项目：
项目一三相异步电动机点动控制实训
项目二三相异步电动机连续控制实训
项目三三相异步电动机多地控制实训
项目四三相异步电动机顺序启动控制实训
项目五三相异步电动机正反转控制实训
项目六三相异步电动机Y/△降压启动控制实训
项目七 CA6140普通车床控制电路实训
项目八 X62W铣床电路控制实训
项目九电气控制系统的排故实训
