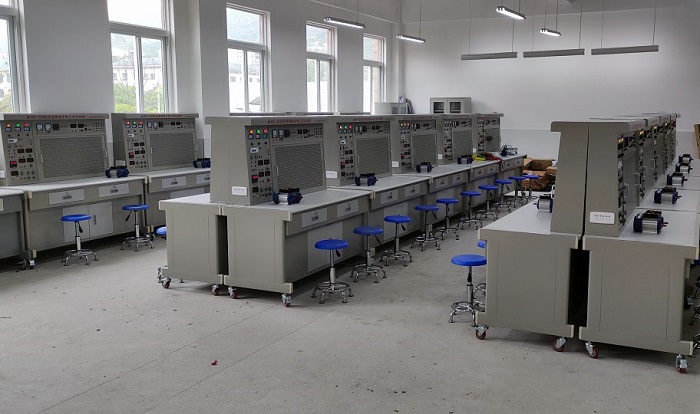

電工電子技能實訓裝置

電工電子技能實訓裝置（MY-202B）是為配合職業教育和就業人員實際操作、培訓、鑒定的需求，該設備綜合了大中專院校、職業院校、技工學校的《電工技能訓練》《電工實訓》《電氣控製技術》《電力拖動控製線路與技能訓練》《電子技能訓練》等相關科目的實驗及實訓教學內容。實驗裝置電工部分采用網孔板結構，訓練與鑒定接近工業現場，增加元器件即可增加實訓項目，可擴展性強，非常適合各大中專院校、職業學院、技工學校和各類培訓機構訓練學生電工電子基本技能、專業技能和綜合技能，也可進行電工等級考核和技能鑒定。

二、功能性能：
該實驗設備電工技能實訓通過安全用電、常用工具及儀表的使用、電工綜合技能訓練、電動機的安裝、維護與故障處理、電動機控製線路的安裝工藝、調試維修、常用生產機械電氣控製線路的安裝連線，故障分析與處理，可達到勞動及社會保障職業技能鑒定中級以上水平。電子技能實訓改革傳統實驗室實訓教學模式，通過基本操作技能和二十幾類實用新型電路的製作、調試，使學生掌握電子產品製作調試，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能，並能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控製等實訓內容。
三、技術參數：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、工作溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、設備重量：200Kg
5、移動腳輪：100*60mm
6、規格尺寸：1680×700×1700mm
四、實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質麵板。
2、電源及參數：
2.1、輸入電源：三相四線電源，輸入時紅、黃、綠三隻指示燈亮。
2.2、電源輸出：總電源開關開啟後，打開電源開關鎖，按下啟動按鈕，三相四線電源輸出，三隻450V電壓表指示工作線電壓。
3、安全保護：設有電壓型漏電保護器和電流型漏電保護器，並有單片機自動全程監控過載或短路，自動切斷總電源，故障排除按下複位按鈕方可再次啟動電源，確保設備和操作者安全。
4、恒流穩壓雙用電源：兩路獨立。每路輸出電壓0-30V，輸出電流4mA-1500mA，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，電流電壓輸出有0.5級數字表指示。電壓穩定度＜10^-2，負載穩定度＜10^-2，紋波電壓＜5mV。
5、+5V直流穩壓電源1路，輸出電流500mA。
6、實驗管理器：平時作為時鍾使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由於接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。
7、智能功率、功率因數表：
1）功率測量精度1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度範圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界麵，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
8、直流數顯電壓表一隻：直流數顯電壓表一隻，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-200V。手動量程為：2V、20V、200V。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
9、直流數顯毫安表一隻：采用ICL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。10、指針式測量電表：交流450V 1隻，交流5A 3隻，精度1.0級。
11、整流二極管：提供四隻IN5408二極管，用於整流或能耗製動。
12、大功率電阻：三隻75Ω/75W電阻用於電動機降壓啟動，一隻10Ω/25W電阻用於異步電動機的能耗製動。
13、單、三相插座：為外部儀器提供工作電源。
14、單次脈衝源：每撥一次鈕子開關可輸出一對正負脈衝。
15、功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥10V
輸出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
頻率範圍	0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有20db,40db衰減
方波占空比	可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。
頻率計最高測量範圍	100MHz，自動換檔

五、實訓操作桌結構及材質：
1、材質：鐵質雙層亞光密紋噴塑，桌麵為防火、防水、耐磨高密度板，設有抽屜和元件儲存櫃，結構堅固、造型美觀大方。
2、學生實訓操作桌：一桌二座，桌麵配備一塊膠皮板保護桌麵，桌體下部配備元件儲存櫃，放置實訓考核元器件，使用、保管方便，桌體中部左右設有兩個抽屜，放置常用工具等。
六、參考實訓考核項目：

電工實驗：
1．低壓驗電筆的使用 2．滅火器的操作方法（教師演示） 3．口對口人工呼吸法和胸外心髒壓擠法急救的掌握 4．常用工具的使用與識別 5．常用導線的連接和絕緣的恢複 6．電烙鐵的拆裝與焊接技能訓練 7．電工識圖訓練 8．電工布線工藝 9．日光燈電路的按裝接線 10．單相電度表直接接線電路安裝 11．單相電度表經電流互感器的接線電路安裝 12．配電板安裝 13．室內配線 14．室內照明電路安裝 15．萬用表轉換開關的使用和讀數 16．交流電壓的測量 17．直流電壓、直流電流的測量 18．電流表、電壓表的安裝 19．電阻的測量 20．兆歐表、鉗形電流表接地電阻測定儀的使用 21．單相功率、功率因數的測量 22．三相四線有功電度表的安裝接線 23．三相四線有功電度表經電流互感器安裝與接線 24．常用開關繼電器拆裝	25．交流接觸器的拆卸與組裝 26．常用啟動器的結構觀察與檢測 27．小型變壓器的製作 28．小型變壓器故障檢查與排除 29．三相鼠籠式電動機的拆裝與測試 30．三相鼠籠式異步電動機運行巡視 31．三相鼠籠式異步電動機的定期檢修 32．三相鼠籠式電動機故障分析 33．定子繞組局部故障的排除 34．單相電容式電動機繞組的拆裝 35．單相電容式電動機故障與排除 36．手動正轉控製線路的安裝與檢修訓練 37．接觸器點動正轉控製 38．具有自鎖的正轉控製 39．具有過載保護的正轉控製 40．接觸器聯鎖的正反轉控製 41．按鈕聯鎖的正反轉控製線路 42．按鈕、接觸器複合聯鎖的控製線路 43．按觸器控製Y-△降壓控製 44．X62-W型銑床主軸與進給電機的聯鎖控製 45．時間繼電器控製Y-△降壓起動控製 46．C620-1型車床控製線路的模擬安裝 47．直流電動機的拆裝訓練（教師演示） 48．直流電動機的檢修訓練（教師演示）
B：電子部分：
1．常用儀器儀表的使用 2．常用電子元器件的識別與檢測 3．電烙鐵拆裝與電子錫焊技能訓練 4．印刷線路板的製作 5．三端集成穩壓直流電源的製作 6．串聯型直流穩壓電源的製作 7．低頻信號電壓放大器的裝配與測試 8．具有負反饋信號放大器電路的製作與測試 9．文式橋振蕩器的焊接與調試 10．電池電壓監視電路的製作與測試 11．電子催眠器電路的製作 12．模擬“知了”電子電路的製作實訓 13．實用聲控、光控節電照明燈的製作與實訓	14．語音報警喇叭的製作與實訓 15．邏輯測試器的製作與測試 16．正負脈衝信號的製作與測試 17．智力競賽搶答器的製作 18．水位報警器電路的製作 19．迷你閃光彩燈的製作 20．光控音樂門鈴 21．實用模擬自然風控製器的製作 22．台燈調光電路 23．實用CMOS觸摸鎖鑰電路 24．自動充電器的製作 25．半導體收音機的組裝與調試
