一、電工電子實驗室設備直流穩壓電源

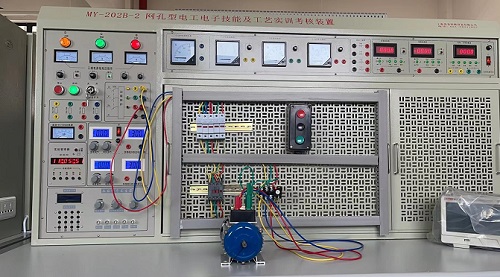

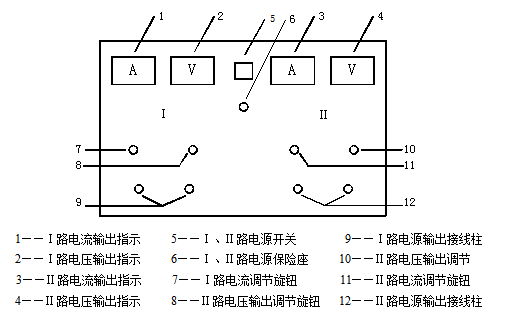

    直流穩壓電源是實驗室中最常使用的直流電源，它可以將220V、50Hz的正弦交流電變換成直流電。本設備實驗台上已裝配雙路穩壓穩流電源，其電壓輸出具有連續可調功能，當輸出直流超過最大允許值時，電源內部繼電器動作，保護電源。該電源輸出額定電壓為0～30V連續可調，額定電流0～1.5A。

（一）使用方法
a、將電壓連續調節旋鈕逆時針轉到底；
b、打開麵板上的電源開關，開關內指示燈亮；
c、順時針調節電壓連續調節旋鈕至所需的電壓值，此值可在電壓／電流表上顯示出來；
d、在輸出接線柱端口測試輸出電壓。
（二）使用注意事項
a、通電時檢查供應電壓是否符合儀表要求，以免損壞儀表；
b、開機前需將電壓調壓旋鈕逆時針旋到底；
c、調節電壓、電流時，調節幅度不宜過大，接近旋鈕極限位置時要輕調，以免損壞電位器；
d、在使用中，防止輸出端口過載和短路，發現電壓表指示突然降為零，表示輸出電流過大，內部保護電路部分動作而停止輸出電壓，這時需關閉電源，調整外部負載，重新開啟電源。
（三）實訓練習
調節直流穩壓電源電壓調節旋鈕，使輸出端分別獲得4V、18V、26V的直流電壓。
二、電工電子實驗設備指針式萬用表

MF-500萬用表在實驗室中廣泛應用，它可以測量交直流電壓、直流電流、電阻及音頻電平等，使用攜帶方便等特點。
（一）使用方法
    使用前應檢查指針是否指在機械零位，若不指在零位上，可旋轉表蓋上的調零旋鈕，使指針指在零位。紅、黑表筆分別插在麵板上的“＋”、“－”插座上。
a、直流電流測量   MF-500萬用表直流電流檔量程如下：1mA－10mA－100mA－500mA，測量時左邊轉換開關旋鈕至“A”位置上，選擇合適量程檔位。將萬用表串接在被測電路中，紅表筆為電流流入端，黑表筆為電流流出端。
b、交直流電壓測量右邊的轉換開關旋鈕至“位置，測交流電壓或直流電壓，調節左邊轉換開關旋鈕。“為測交流電壓，“V”為測直流電壓。選擇合適的量限，當不能預計被測直流電壓大約數值時，可將開關旋鈕旋在最大量限的位置上，然後根據指示值之大約數值，再選擇適當的量限位置，使指針得到最大的偏轉度。
c、電阻的測量   電阻檔有以下量程： R×1Ω、 R×10Ω、 R×100Ω、 R×1KΩ、
R×10KΩ。使用時，應檢查表內是否裝好電池（R×10KΩ檔需9V電池）。轉換開關至所需電阻檔位，將測試表筆短接，觀察指針是否指在零歐姆，若不是，應調整零歐姆調節電位器，使指針指在零歐姆處，然後分開測試筆進行電阻測量。使用時應注意：每次交換電阻檔位進行測量前，都必須先調零；在電路中測量電阻時，必須先切斷電源。
（二）使用注意事項
a、測量高電壓和大電流時，為避免燒壞開關，應在切斷電源的情況下變換量程；
b、測量未知電壓或電流時，應先選擇最高電壓或電流量程，待第一次讀取數值後，方可轉到適當位置，以取得較準確的讀數，並且避免燒壞電路；
c、定期檢查幹電池，發現電池無電流或電壓不足，應及時更換，以保證電阻檔測量準確。
（三）實訓練習
熟悉指針式萬用表的麵板結構、各旋鈕的作用、測量種類和量程範圍，識別表盤上各種符號的意義和各標尺的讀數方法。
三、數字式萬用表
數字式萬用表是目前常用的一種數字化儀表。它具有以下特點：數字顯示，讀取直觀、準確，可避免指針式萬用表的讀數誤差；分辨率高；測量速度快；輸入阻抗和集成度高；測試功能、保護電路齊全；功率損耗小；抗幹擾能力強。下麵以DT890A為例，進行介紹。

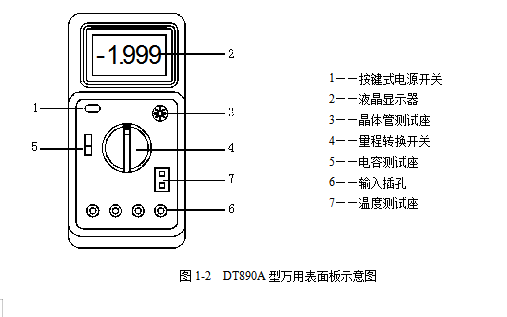

DT890A型萬用表麵板示意圖如圖1-2所示。

（一）使用方法
操作時首先將ON-OFF開關置於ON位置。檢查9V電池，如果電壓不足，需更換電池。
1、直流電壓（DCV）測量   將量程轉換開關置於DCV範圍，並選擇量程，其量程分為五檔：200mV、2V、20V、200V、1000V。測量時，將黑表筆插入COM插孔，紅表筆插入V/Ω插孔，測量時若顯示器上顯示“1”表示過量程，應重新選擇量程。
2、交流電壓（ACV）測量   將量程轉換開關置於ACV範圍，並選擇量程，其量程分為五檔：200mV、2V、20V、200V、700V。測量時，將黑表筆插入COM插孔，紅表筆插入V/Ω插孔，測量時不允許超過額定值，以免損壞內部電路。顯示值為交流電壓的有效值。
3、直流電流（DCA）測量   將量程轉換開關轉到DCA位置，並選擇量程，其量程分為四檔：2mA、20mA、200mA、20A。測量時，將黑表筆插入COM插孔，當測量最大值為200mV時，紅表筆插入mA插孔；當測量最大值為20A時，紅表筆插入A插孔。注意：測量電流時，應將萬用表串入被測電路。
4、交流電流（ACA）測量   將量程轉換開關轉到ACA位置，選擇量程，其量程分為四檔：2mA、20mA、200mA、20A。測量時，將測試表筆串入被測電路，黑表筆插入COM插孔，當測量最大值為200mA時，紅表筆插入mA插孔；當測量最大值為20A時，紅表筆插入A插孔。顯示值為交流電壓的有效值。
5、電阻測量  電阻檔量程分為七檔：200Ω、2KΩ、20KΩ、200KΩ、2MΩ、20MΩ、
200MΩ。測量時，將量程轉換開關置於Ω量程，將黑表筆插入COM插孔，紅表筆插入
V/Ω插孔。注意：在電路中測量電阻時，應切斷電源。
6、電容測量  電容檔量程分為五檔：2000pF、20nF、200nF、2μF、20μF。 測量時，將量程轉換開關置於CAP處，將被測電容插入電容插座中，注意：不能利用表筆測量。測量容量較大的電容時，穩定讀數需要一定的時間。
7、二極管測試及帶蜂鳴器的連續性測試   測試二極管時，隻需將量程轉換開關轉換到二極管的測試端，顯示器顯示二極管的正向壓降近似值。
8、晶體管h_FE的測試   將量程轉換開關置於h_FE量程，確定NPN或PNP，將E、B、C分別插入相應插孔。
9、音頻頻率測量   音頻頻率測量分為兩檔：2kHz、20kHz。測量時，將量程轉換開關置於kHz量程，黑表筆插入COM插孔，紅表筆插入V/Ω/ƒ插孔，將測試筆連接到頻率源上，直接在顯示器上讀取頻率值。
10、溫度測試   溫度測試分為三檔：-20～０℃、0～400℃、400～1000℃。測試時，將熱電偶傳感器的冷端插入溫度測試座中，熱電偶的工作端置於待測物上麵或內部，可直接從顯示器上讀取溫度值。
（二）使用注意事項
1、測量電流時應將表筆串接在被測電路中，測量電壓時應將表筆並接在被測電路中。
2、不能測量高於1000V的直流電壓和高於700V的交流電壓。
3、測量高電壓時要注意，避免觸電。
4、測量電流時，若顯示器顯示“1”，表示過量程，量程轉換開關應及時置於更高量程。
5、更換電池或保險管時，應檢查確信測試表筆已從電路中斷開，以避免電擊。
（三）實訓練習
1、將直流穩壓電源輸出電壓調至1V、3V、10V、15V、30V，用指針式萬用表、數字式萬用表分別進行測量，將測量結果記入表1-1中。
表1-1  直流電壓測量結果記錄表

輸出電壓 V	指針式萬用表測量		數字式萬用表測量
	量  程	指 示 值	量  程	指 示 值
1
3
10
15
30

2、分別用指針式萬用表、數字式萬用表測量阻值為5.1Ω、100Ω、1KΩ、8.2K、10KΩ、47KΩ的實際值，注意選擇量程，將測量結果記入表1-2中。
表1-2  電阻測量結果記錄表

電阻值	指針式萬用表測量		數字式萬用表測量
	檔  位	指 示 值	檔  位	指 示 值
5.1Ω
100Ω
1KΩ
8.2K
10KΩ
47KΩ

四、示波器
示波器是電子設備檢測中必不可少的測試設備，用它可以直接觀察電路中各點的波形，並且可以對信號進行各種測量。下麵以日立V-212示波器麵板為例進行介紹。

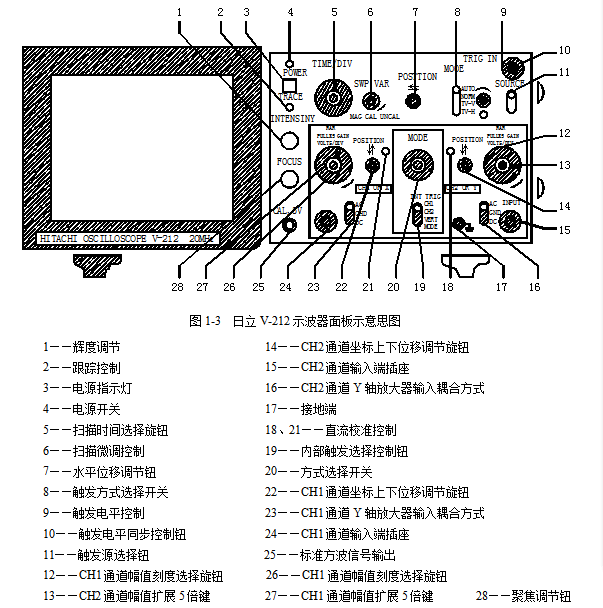

日立V-212示波器麵板如圖1-3。
（一）麵板與控製部件
A、電源與示波管
1、POWER   電源開關，紅色指示燈亮表示電源接通
2、TRACE  ROTATION   基線調節旋鈕
3、INTENSITY   輝度控製旋鈕
4、FOCUS   聚焦控製旋鈕
5、CAL 0.5V、1KHz的校正方波
B、垂直偏轉係統
1、VOLTS/div   Y軸靈敏度選擇開關，在最外側的部分，可以分段選擇。檔位有5V、2V、1V、0.5V、0.2V、0.1V、50mV、20mV、10mV、5mV、2mV、1mV檔，分別代表Y軸上每一大格的電壓值。
2、VAR PULL×5 GAIN   Y 軸靈敏度微調旋鈕，在拉出時，垂直係統擴展5倍，此旋鈕在Y軸靈敏度裏麵伸出部分。使用此檔時，示波器衷減一半。通常，靈敏度旋鈕處於關狀態，以保證Y軸讀數的準確。
例：當輸入掃描信號的Vp-p（代表峰-峰值）為6格，VOLTS/div置於0.1V檔，當靈敏度微調旋鈕未拉出時，Vp-p=6×0.1×10V=6V（×10因探頭本身衷減10倍）；當靈敏度微調旋鈕拉出時，Vp-p=6×0.1×2V=1.2V。
3、POSITION  垂直位移調節旋鈕。它可以使掃描信號在熒光屏上上下移動而處於適當位置。拉出時為直流偏置，控製通道CH1。
4、POSITION  PULL  INVERT 垂直位移調節旋鈕。調節它，可以獲得CH2通道信號。
5、DC  BAL   直流平衡調節控製旋鈕。
6、MODE（CH1、CH2、ALT、CHOP、ADD） 工作方式選擇開關。各選擇開關含義分別是：
1）當開關置於CH1時，熒光屏上隻顯示CH1通道的信號。
2）當開關置於CH2時，熒光屏上隻顯示CH2通道的信號。
3）當開關置於ALT時，熒光屏上同時顯示CH1和CH2通道的信號。
4）當開關置於CHOP時，熒光屏上斷續顯示CH1和CH2通道的信號。
5）當開關置於ADD時，熒光屏上顯示CH1和CH2通道信號的代數和。
7、INPUT（CH1或X）  通道CH1輸入信號插座，在X-Y輸入信號的方式下，為X軸輸入信號。
8、INPUT（CH2或Y）  通道CH2輸入信號插座，在X-Y輸入信號的方式下，為Y軸輸入信號。
9、AC-GND-DC  Y軸放大器輸入耦合方式選擇開關。DC為直流，AC為交流，GND為接地。
圖1-3  日立V-212示波器麵板示意思圖
