一、技術試驗室裝備建設的要求
1.技術試驗室是完成《通用技術》課程的教學目標、進行技術設計、製作和試驗等活動的主要場所。
2.學生在功能完備的技術試驗室裏，親曆技術設計過程，增強對技術的興趣，激發創造欲望，強化手腦並用，了解技術的思想和方法，增進對技術文化的理解，發展實踐能力，改善學習方式，從而為學生的終身發展打下基礎。
3.技術試驗室還應該具有拓展功能，它應當成為學生進一步進行探究技術和設計創新的課外實踐活動場所。
4.通用技術課程的教學儀器、工具和設備的設計開發要以課程標準為依據，擺脫以技術工種分類、以基本技能訓練為主的傳統模式，創建通用性和多樣化相結合、基本工具和現代技術相結合、教學裝備與教學方式相結合的裝備思路和裝備多方案。
5.試驗室裝備既重視規範化和標準化。在完成相同功能和達到教學目標要求的前提下，不搞統一規格和品種，學校可以自主地選擇不同檔次。
6選擇裝備時，要有利於學生技術知識和能力的建構，要有利於學生設計多方案的實現，要有利於技術試驗的開放性。
7.充分重視教師和學生中的自製教具、學具，對優秀的自製教具和學具要積組織交流和推廣。
8.加強儀器、設備和工具的質量管理及其維護、保養，加強安全教育，確保學生的人身安全。
9.要注意充分利用和改造原有的勞動技術教育、科技活動的資源。

1、教室布置圖：按學校場地的實際大小設計。
2、學生操作台效果圖：

通用技術實驗室（一）

公共部份

名稱	參考規格要求及品牌	單位	數量
計算機	CPU：Intel 奔騰雙核 E5300、標稱頻率： 2600MHz 處理器核心： Wolfdale，核心數：雙核，二級緩存： 2MB 主板芯片：Intel G31，內存大小： 2048MB，硬盤容量： 250GB 硬盤描述：SATA2（7200轉），顯示器大小：17英寸，顯示器描述：寬屏LCD，顯卡類型：集成，聲卡描述：集成	台	1
視頻展台	MY－CLASS　D2000　2路視頻信號，1路S－VIDEO信號，1路VGA，雙聲道立體聲，清晰度：＞520線，總像素：80萬	台	1
投影儀	投影機2400流明對比度600：1 標準顯示1024*768	台	1
投影幕	電動玻珠120墳自動幕	個	1
教師演講台	規格：2400×700×850mm材質：台麵采用貼麵防火板後成型製作，基材為25mm厚E1級刨花板；台身：采用16mm三聚氰胺飾麵E1級刨花板,立腿及底邊采用鋁合金型材鑲裝，其他部位采用2mm厚優質PVC封邊條，機械封邊；含電源主控台，預留水槽、多媒體設備的位置。	張	1

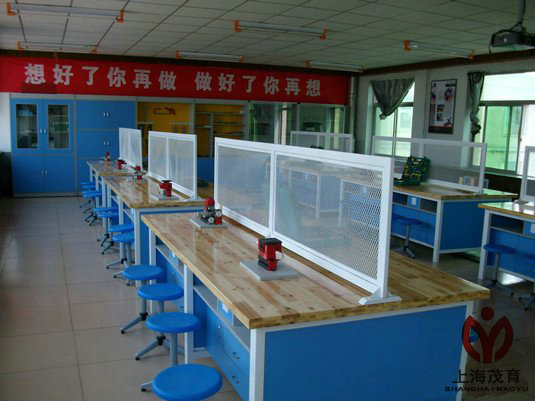

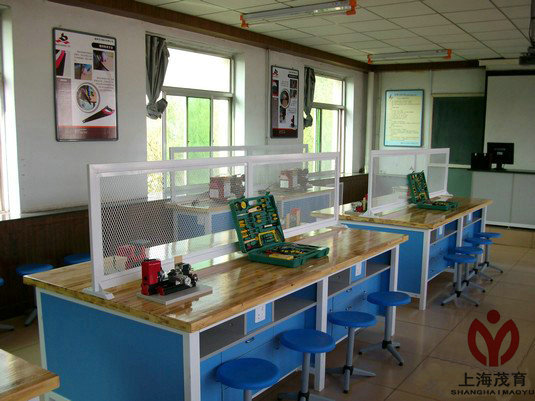

金工、木工實驗台	規格：2400×1200×750mm 台麵：采用40mm厚機製實木白樟子鬆木板精致加工，桌麵鋪設透明1.5mm厚橡膠防護墊，帶有二個獨立工具櫃，二個抽屜，有防護網；桌身：采用60*40mm方鋼烤漆骨架，配16mm優質三聚氰胺飾麵板，三聚氰胺板為藍色。	張	8
單台工作台	規格：1200×500×780mm，台麵采用40mm厚機製實木白樟子鬆木板精致加工，桌麵鋪設透明1.5mm厚橡膠防護墊，具有獨立工具櫃帶抽屜，桌身：采用60×40mm方鋼烤漆骨架，配16mm優質三聚氰胺飾麵板，板材麵色為藍色。	張	2

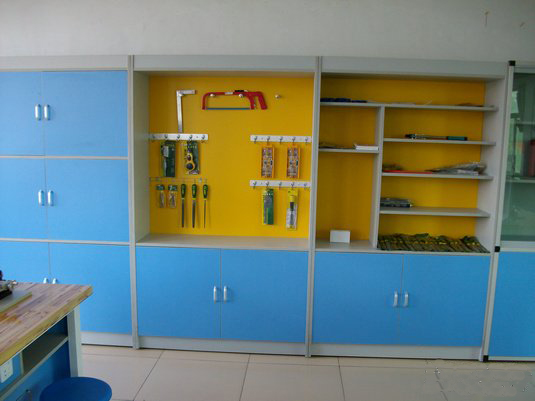

工具櫃	規格：3000×500×2000mm，采用16mm雙貼麵刨花板，對所有裸露截麵均采用2mm厚優質PVC封邊條，機械封邊，三櫃子為三種不同樣子，有隔板多格式設計、底色為黃色的掛勾式設計、對開門式設計，3個/1組。	組	1
作品陳列櫃	規格：1000×500×2000mm材質：采用特製鋁合金，櫃身采用16mm刨花板，上櫃采用活動板隔離，玻璃推拉門，下櫃采用16mm刨花板，對所有裸露截麵均采用2mm厚優質PVC封邊條，機械封邊。	個	2
電源盒	220V	台	32
工具推車	鋼質，二層設計，帶四個萬向輪。	輛	1
電線等輔助材料	國標銅芯線	套	1
外傷急救箱	紅藥水、碘酒、紗布、膠布、創口貼等	隻	1
滅火器	幹粉4KG合格、有效	隻	1
水嘴水池	800mm×700×800mm、鋼架結構木製對開門，台麵為陶瓷一體結構，節洗手池為陶瓷製。	個	1
學生實踐凳	三角底座、升降型	張	64
防護眼鏡	防衝擊，	付	64
工作服	材質：厚布	件	64

木工工具

設備名稱	型號、規格及技術參數	單位	數量
羊角錘	0.25kg，	把	16
美工刀		隻	16
銼刀	8”，3件套，雙色柄套裝	套	16
電動曲線鋸	輕型：含鋸條，切割功能55mm	把	1
木砂棒	150mm，	支	16
磨刀石	規格型號：含細砂，油石各一塊（共兩塊，細砂粗砂共一塊，油石一塊）	套	1
墨鬥	線長5m，	支	1
線墜	3米，	支	1
鋼卷尺	2米	把	16

金工工具

設備名稱	型號、規格及技術參數	單位	數量
活扳手	8號，	把	16
剪刀	170mm尖頭，	把	16
內六角組套扳手		套	16
絲錐扳呀組套	12件套，	套	16
圓頭錘	圓頭，0.45kg，	把	16
台虎鉗	鉗口寬度100mm，	台	16
雙把拉鉚槍	￠4mm￠5mm雙手用，	個	2
手電鑽（含鑽頭）	直流手電鑽；規格：鑽孔能力10mm；額定輸入功率350W；空載轉速0-2200r/min；額定電壓22V’額定功率50HZ。	把	1
數字鋼字碼	5#	套	2

電工工具

設備名稱	型號、規格及技術參數	單位	數量
數顯電表	數字式，可對電壓、電流、電阻、電容、二極管測試	台	16
感應數字電筆	直接測驗，感應斷點測試	支	16
鋼絲鉗	160mm6號，	把	16
尖嘴鉗	160mm6號	把	16
斜嘴鉗	160mm6k號，	把	16
B型剝線鉗	B型，	隻	16
公製六角套筒	規格型號1/4”（4、4.5、6、8、10、12、13mm），	套	16
鍾表批		套	16
電烙鐵	內熱型，大於20w,壽命長。	把	16
吸錫泵		把	16
焊錫絲	含錫量70%	卷	16
電腦刷	軟毛木柄	把	16
鋼鋸架	小型	套	16
鑷子		個	16
絕緣膠布		卷	16
旋具套	150×3mm;75×3mm;100×6mm;38×6mm;十字一字各一，	套	16
小手電筒		個	16
小方杆		個	16

計量工具

設備名稱	型號、規格及技術參數	單位	數量
遊標卡尺	150mm，	把	8
角度尺	150mm，	個	8
外徑千分尺	0~25MM，	個	8
鋼直尺	300mm，	個	8
鋼角尺	300mm，	個	8
萬能角尺	0～3200	個	8

金工木工機床

設備名稱	型號、規格及技術參數	單位	數量
小型車床（含車刀一套）	規格及技術參數：CJ9518床身上工件最大回轉直麽160mm，最大工件長度CJ9518A型200mm，主軸通孔直徑20mm，主軸內孔錐度莫氏3號，尾軸孔錐度莫氏2號，車床外形尺寸620×300×290mm配特殊附件S/N；1000511件鋼頭車刀一套	台	1
立式鑽銑床	型號：X2，最大鑽孔能力13mm，最大端麵銑能力16，最大端麵銑能力16mm，最大表麵銑能力30mm，主軸箱行程（Z）180mm，橫向行程（X）100mm，縱向行程（Y）220mm,主軸轉速（無極調速）高速100-2500轉/分±10% 低速100-1100轉/分±10%	台	1
微型鋸床	特點：機器主要部件：如主軸箱，中間塊，線鋸箱底座，線鋸箱，線鋸台,連接塊等都采用全金屬結構. 1、經過特殊設計,安全不傷手,就算鋸齒碰到皮膚,也隻會引起輕微的振動,不會割傷。 2、可以直線,曲線任意切割。 3、連接塊采用燕尾槽連接塊，牢固穩定。技術參數： 1、馬達轉速：20000轉/分鍾。 2、輸入電壓/電流/功率：12VDC/2A/12W。 3、工作台麵積：90mm x 90mm。 4、線鋸加工最大的切鋸深度硬木為 4mm、三夾板為7mm、軟木為18mm、薄鋁片為0.5mm、有機玻璃為2mm。 5、變壓器具有過電流，過壓，過熱保護。	台	8
微型鑼床	機器主要部件：如主軸箱，尾座，基座，滑塊，連接塊等都采用全金屬結構。 1、若使用中間塊和特長機座等配件,可擴充功能,組裝成大型鑼床和仿形鑼床等特殊機床。 2、軟木、硬木均可加工,可隨心所欲創作造型。 3、加工材料最大直徑：45mm；大滑塊行程：40mm，中心高：25mm，中心距：110mm 4、連接塊采用燕尾槽連接塊，牢固穩定。技術參數： 1、馬達轉速：20000轉/分鍾。 2、輸入電壓/電流/功率：12VDC/2A/12W。 3、加工材料最大直徑：45mm；大滑塊行程：40mm，中心高：25mm，中心距：110mm 。 4、加工材料長度：135mm。 5、加工材料：木材、工程塑料、軟金屬(鋁、銅等)。 6. 變壓器具有過電流，過壓，過熱保護。	台	8
微型車床	1、機器主要部件：如主軸，尾座，基座，滑塊，連接塊等都采用全金屬結構。 2、中心高25mm，中心距135mm，一般車削金屬時車床轉速降到2000轉/分鍾。 3、車刀是高速鋼材質，可加工軟、有色、貴金屬，並使用中間塊加高，直徑範圍更擴大至50mm。 4、連接塊采用燕尾槽連接塊，牢固穩定。技術指標： 1、馬達轉速：20000轉/分鍾 2、輸入電壓/電流/功率/：12VDC/2A/12W 3、加工材料最大直徑：20mm 4、加工材料長度：135mm 5、加工材料：木質塑料,軟金屬(鋁,銅等)，有機玻璃，塑膠等。 6. 變壓器具有過電流，過壓，過熱保護。	台	8
電熱絲切割器	ABS材質額定電壓：交流220V，50Hz；電熱絲電流：0.8A-1.5A連續可調；電熱絲規格：0.3mm鎳烙絲；最大切割寬度：16cm；最大切割高度：15cm；最大斜切角度：45°樣	台	8

消耗性材料

設備名稱	型號、規格及技術參數	單位	數量
木板	200mm150mm3mm為工藝三合板，	塊	300
木條	￠19.5*100mm，一根	根	300
拉鉚釘	直徑￠3mm~￠5mm，	盒	各5
美工刀片	10片/盒，	盒	14
木砂紙	800目，	張	100
聚醋酸乙烯乳液	白膠，500克/瓶，	瓶	1

通用技術實驗室（二）

公共部份

名稱	參考規格要求及品牌	單位	數量
計算機	CPU：Intel 奔騰雙核 E5300、標稱頻率： 2600MHz 處理器核心： Wolfdale，核心數：雙核，二級緩存： 2MB 主板芯片：Intel G31，內存大小： 2048MB，硬盤容量： 250GB 硬盤描述：SATA2（7200轉），顯示器大小：17英寸，顯示器描述：寬屏LCD，顯卡類型：集成，聲卡描述：集成	台	1
視頻展台	MY－CLASS　D2000　2路視頻信號，1路S－VIDEO信號，1路VGA，雙聲道立體聲，清晰度：＞520線，總像素：80萬	台	1
投影儀	投影機2400流明對比度600：1 標準顯示1024*768	台	1
投影幕	電動玻珠120墳自動幕	個	1
演示台	規格：2400×700×850mm材質：台麵采用貼麵防火板後成型製作，基材為25mm厚E1級刨花板；台身：采用16mm三聚氰胺飾麵E1級刨花板,立腿及底邊采用鋁合金型材鑲裝，其他部位采用2mm厚優質PVC封邊條，機械封邊；含電源主控台，預留水槽、多媒體設備的位置。	張	1

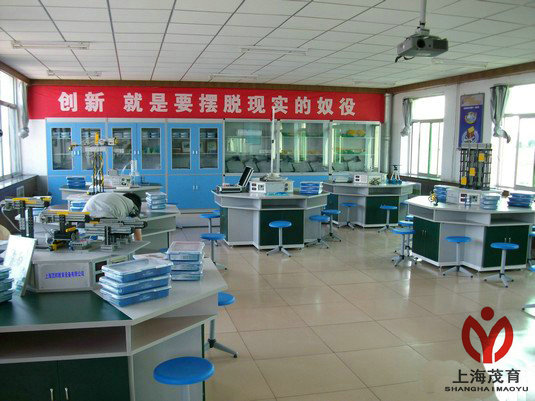

學生實踐桌	八角桌 1800（邊對邊）×750×780mm、鋼木結構、桌麵為25mm密度板雙色貼麵防火板。設單相220V二、三孔插座和低壓交流；2~16V連續可調，額定電流2A；穩壓直流1~16V連續可調，額定電流2A 數字顯示，插座帶有防塵蓋。	張	8
學生實踐凳	三角底座、升降型	張	64
儀器櫃	規格：1000×500×2000mm，材質：麵板：板材采用16mm厚刨花板，對所有裸露截麵均采用2mm厚優質PVC封邊條機械封邊，精加工，密封性好，防水性佳，經久耐用，外型美觀。	個	2
作品陳列櫃	規格：1000×500×2000mm材質：采用特製鋁合金，櫃身采用16mm刨花板，上櫃采用活動板隔離，玻璃推拉門，下櫃采用16mm刨花板，對所有裸露截麵均采用2mm厚優質PVC封邊條，機械封邊。	個	2
電線等輔助材料	國標銅芯線	套	1
滅火器	幹粉4KG	隻	1
水嘴水池	800mm×700×800mm、鋼架結構木製對開門，台麵為陶瓷一體式，節水式不鏽鋼水嘴，洗手池為陶瓷製。	個	1

繪圖工具

設備名稱	型號、規格及技術參數	單位	數量
直尺	150mm、	隻	16
三角尺	300mm，	付	16
比例尺	300mm，	支	16
丁字尺	與繪圖板配套，	塊	16
繪圖板	3號，	塊	16
圓規	155mm	個	16
分規	110mm，	個	16
曲線板	長250mm，	付	16

教學模型

設備名稱	型號、規格及技術參數	單位	數量
焊接/粘接/鉚接模型	規格：鉚接模型3件/套；有色透明有機玻璃材質；搭鉚、單接搭鉚接、雙搭板鉚接三種類型。焊接模型；3件/套；金屬材質；坡口型式、搭焊、對焊、角焊。粘接模型；3件/套；有色透明有機玻璃材質，搭粘、角粘、單搭板對粘。	套	1
簡單零件模型	有機玻璃材料精致加工成形；具體包括蝸輪、蝸杆、齒輪、帶輪、鏈輪、轉軸、手柄等常用的機械零件模型，且具備機械聯動的演示功能。	套	1
機械製圖模型	繪圖模型；11件/套，實木或塑料材質，表麵噴漆；具體包括；正等軸測圖模型，形體結構三視圖模型（正方塊，三角塊），模型房，尺寸要素模型，形體尺寸標注模型，機械加工圖模型，剖視圖模型，製圖練習模型四種。	套	1

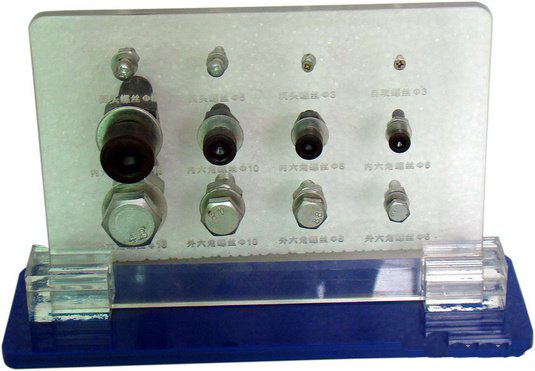

螺紋連接模型A	有機玻璃材質，一套1件。螺紋規格M8×30、M10×40、M6×60（外六方、內六方、沉頭、圓頭）；連接方式；夾緊連接、對穿連接、雙頭螺釘連接；螺紋類型；三角螺紋；螺紋聯接的類型；螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊固螺釘聯接。	套	1
自製木質小凳套材	細木工板、木條、鐵釘等材料；完成設計、製作、測試、評估的教學。	套	8
自製木質相框套材	設計範圍175×125×10mm，包含邊框、底板、透明麵板等。	套	8
自製木質書架	細木工板散件。	套	8
自製視力保護提醒器	通過視力保護提醒器報警試驗理解反饋的原理。	套	8
升旗試驗裝置	該裝置可滿足《技術與設計2》教材中關於設計過程的試驗要求，即可由老師演示、分析，也可由學生自行車試驗，體驗設計過程；能分別播放內置歌曲；旗杆可以伸縮固定以便調節高度；能通過不同直徑皮帶輪的組合，實現升旗的多級皮帶變速試驗，實現升旗速度變化：可實現升旗的手動或自動啟動所選樂曲播放；可手動或自動控製電機的轉速，實現升旗速度變化；能通過限位傳動控製電機的轉速，實現升旗, 速度變化；能通過限位傳感器實現升、降旗的自動停止；在自動升降旗過程中可實現手動輔助控製旗幟長升降；裝置組成；底座、旗杆、線蠅及國旗、變速輪、限位傳達感器、電源、小電機及皮帶、連接線等。	台	8

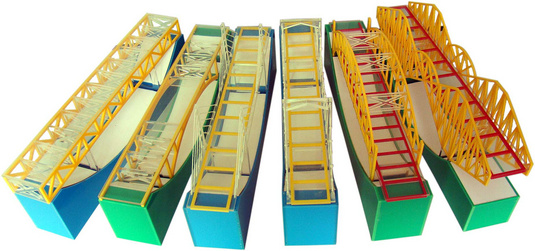

橋梁模型	六件/套；有機玻璃，底板為優質色板，環保塑料精致加工成型；含懸梁橋、斜拉索橋、梁架橋、拱架橋、弓形拱橋、懸索橋等六種橋梁模型	套	1

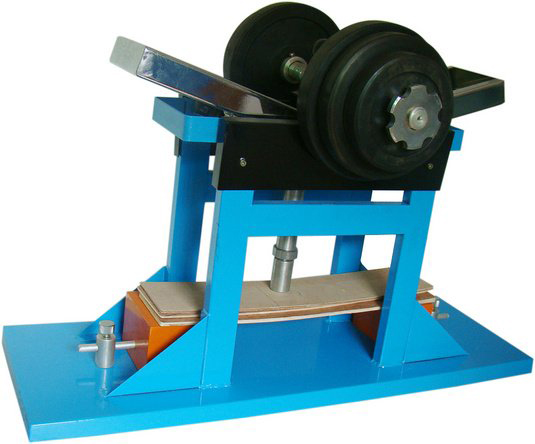

橋梁承重試驗裝置	滑軌式；該裝軒可滿足《技術與設計2》教材中關於結構試驗要求；具備滑軌移動裝置，承重小車不會脫離滑軌；配重啞鈴片可由學生自行搭配，以實現不同承重試驗；壓力強度可由小到大逐級增加，產生最大壓力可達170牛頓；可以對多種橋梁模型進行承重比較試驗；裝置結構具備很好的安全保障功能，能確保橋梁承重破壞性試驗的安全進行；裝置組成；金屬底座及導軌架，啞鈴杆，啞鈴鎖母、手拉杆、可調節承重伸縮杆、啞鈴盤（1.25KG.25KGKG各2片）;最大測試長度;250mm;最大測試形變量;25mm;最大壓力:170N。	台	1

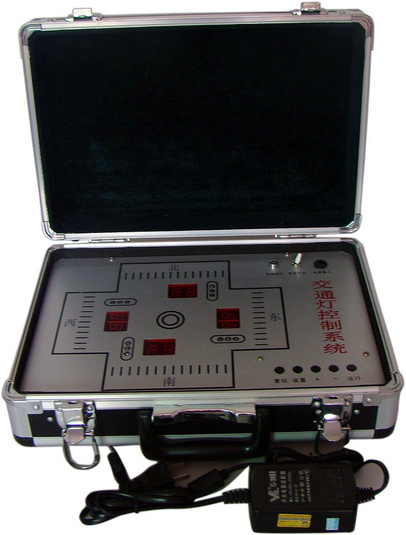

紅綠燈控製係統套件	可進行紅綠燈控製流程演示，通過學生自已編程可進行交通指揮係統設計，完全仿真紅綠燈工作狀態。由單片機實現精準控製產，本係統中使用四個狀態機（顯示部份）分別控製東西和南北兩個方向的關通。	套	8

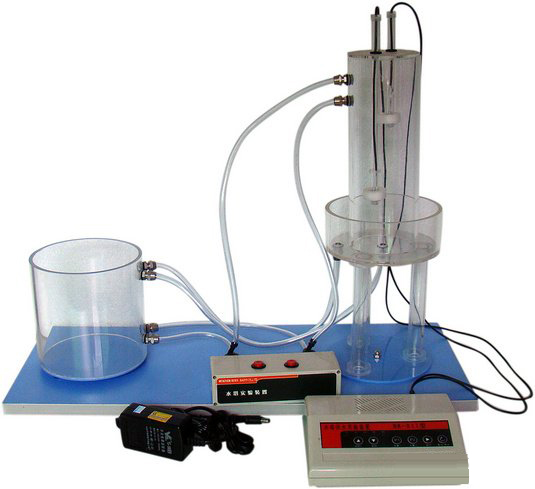

水塔試驗裝置	該裝置可滿足《技術與設計2》教材中關於閉環控製內容的試驗要求；能讓學生動手組裝、了解水塔的組成結構和工作原理，雙水泵可以自獨立控製；裝置既能手動控製供水也能自動控製供水，還可定時延時控製供水，可以模擬水箱水位自動控製過程，具備單傳感器、雙傳感器等多種自動控製方案；裝置組成；底座、上水箱及托盤支柱、下水箱用托盤支柱、水泵、控製器、水位傳感器、電源、輸水管、止水夾。	套	8

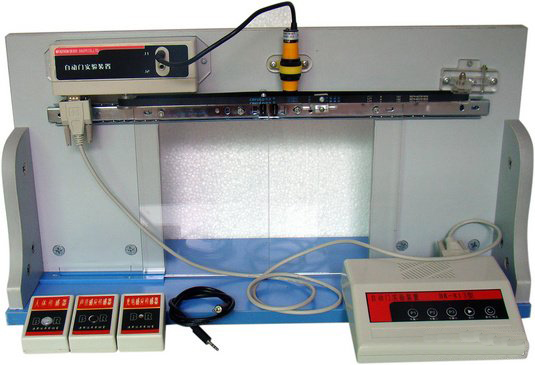

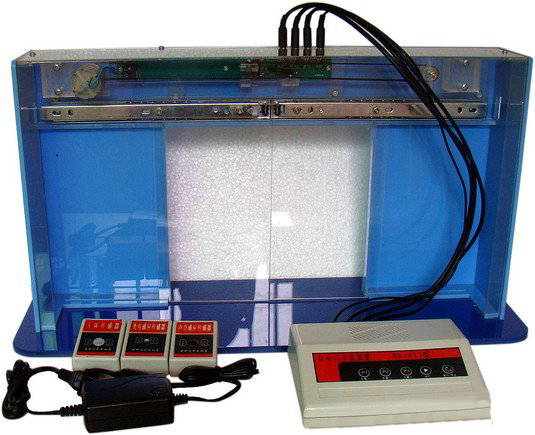

自動門試驗裝置	該裝置可滿足《技術與設計2》教材中關於開環控製內容的試驗要求；能讓學生組裝，了解自動門的組成結構。工作原理裝、裝置既能手動控製開關門也能自動控製開關門；具有自動門的仿真功能，能演示人靠近時自動開門，延時後自動關門，開閉門到達極限位置均能自動停止；能讓學生自行組裝實現光控，聲控車庫門及人體感應開啟自動門功能；裝置組成；門體、小電機、多種傳感器（移動紅外、光控、聲控、人體）、電源、連續線等。	套	8

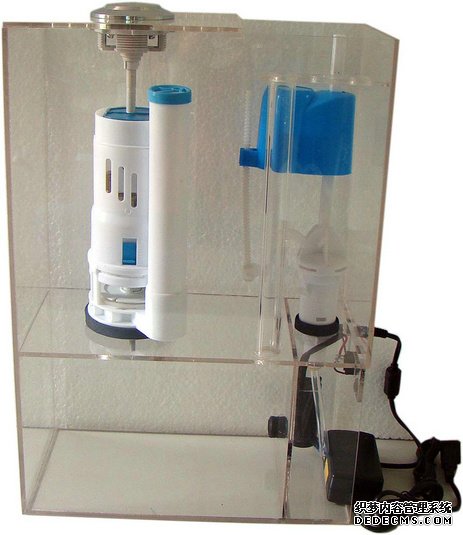

抽水馬桶模型	仿真、透明、可拓展；能讓學生了解抽水馬桶的組成結構、工作原理；可以模擬水箱水位機械自動控製過程，可以拓展。	套	1
聲控燈係統實驗箱	鋁合金包邊箱，電源，多種觸發功能等（熱敏、光敏、聲敏、磁敏、觸摸感應、熱釋電紅外等）；多種輸出功能（寧、電機、熱效應等）具有開環、閉環控製係統，分析控製係統的基本組成與工作過程，理解控製器和執行器的作用，畫出簡單開環或閉環控製係統的方框圖，學會設計簡單的控製係統並通過模型的構建進行驗證和改進。	套	8
電子控製實驗室箱	儀器能密切配合《技術與設計1》、《技太與設計2》和《電子控製技術》中“控製及設計”的教學內容，可以設計各種簡單的開、閉環控製係統，進行了試驗。可以完成教材上的電路設計。提供的設備具有操作簡單、插搪方便、檢查電路故障一目了然，並為學生提供了自主創新的平台等特征。電子實驗箱功能如下：1、可選擇交、直流兩種供電方式，且有過流保護電路；2、鋁合金包邊紙板箱，外形尺寸；430mm×350mm×135mm；3、模塊式結構的電子元件，能清晰直觀反映電子元器件的基本外觀特征，4、具有拓展學習的平台功能，可以在此平台上進行自主創新實踐；5、部分元器件具有替換功能，能夠靈活插接和調換不同參數的元件；6實驗電路之間的連接采用選接插方式，整個實驗不用焊接，便於檢查電路故障，清晰明了。	套	8

設計套件

序號	項目	名稱	參考規格要求	單位	數量	備注
1	模塊二：結構與設計	結構與設計試驗套件	環保材質，可重複使用。可完成結構與設計、流程與設計、係統與設計、控製與設計中規定的全部設計活動。板：長寬均為8mm的倍數，高為4mm的倍數（除顆粒點高），顆粒點高2.5mm,大小5mm，點距8mm。磚：長寬均為8mm的倍數，高為4mm的倍數（除顆粒點高），顆粒點高2.5mm,大小5mm，點距8mm。梁：寬為8mm，長為8mm的倍數，高12mm（除顆粒點高）, 顆粒點高2.5mm,大小5mm,孔大小5mm，孔距8mm。軸：截麵為3.8mm方，棱倒4.8mm圓。長度:16mm、24mm、32mm、40mm、48mm、64mm、80mm、96mm。電機：空載轉速：250RPM；空載電流：30mA；堵轉電流：350mA；堵轉扭距：0.5Kg-Cm；電機效率：>70%。光電傳感器：尺寸：3220 mm；工作距離：0~20cm；接口方式：6芯水晶座觸動傳感器：尺寸：3220 mm；觸動行程：1mm；接口方式：6芯水晶座聲音傳感器：尺寸：32*20 mm；分辨率：5dB；接口方式：6芯水晶座、活動項目50個，零部件數量2700個。控製器：型號：XROBOT-C1控製器；主控製芯片：AT89S51；輸入接口共用性：所有傳感器共用；程序下載方式：USB 下載；輸入輸出狀態指示：每個接口有LED 燈；工作電壓：9V；編程語言：LOGO（圖形化編程）、匯編、C；用戶操作按鍵：2個（電源和運行）。	套	16	能搭建簡易小屋、桌子、人字梯、四杆框架、橋、牆、相片架、農家屋架等結構模型。
2	模塊三：流程與設計	流程與設計試驗套件				能搭建自行車、轉向小車、旋轉木馬、簡易步行機等仿真模型
3	模塊四：係統與設計	係統與設計試驗套件				能搭建火中逃生、蓋房子、積木分揀等模型。
4	模塊五：控製與設計	控製與設計試驗套件				能搭建簡易控製裝置、風扇、旋轉彩燈、滾控燈、自動配貨裝置、定時升旗模型。

設計軟件及資料

設備名稱	型號、規格及技術參數	單位	數量
圖書資料	電工、木工、鉗工和機加工等設計手冊；各類通用技術設計參考書等	套	1
CAD軟件	含機械製圖、電子電路繪製、模擬信真等<, /DIV>	套	1
視聽資料	強度試驗、技術在各領域的應用等	套	1
經典結構欣賞	含掛圖、、視頻資料、	套	1
展板		套	1
