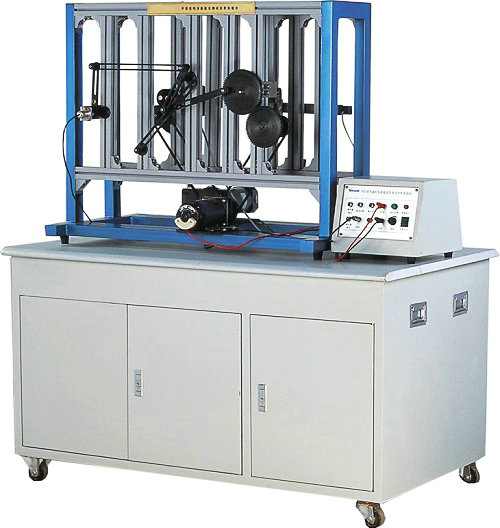

平麵機構組合測試實驗台,平麵機構組合測試實驗裝置,平麵機構組合

一、產品概述：
平麵機構組合測試實驗台利用各種給定的平麵機構，根據想象力搭接成一個完整的機械傳動方案並進行機構運動的測試分析，不僅可以培養學生的機構創意組合設計能力與數字化分析能力，而且還可以培養工程實踐能力。
二、實驗內容-
1、平麵機構創新設計：學生根據所學知識和實驗台提供的零件庫，設計平麵機構傳動方案。
2、平麵機構拚裝：學生可根據本實驗台提供的15種以上傳動方案或自己的設計方案進行組裝。
3、平麵機構運動學測試及仿真實驗：學生通過對自己設計的平麵機構進行測試分析、運動分析、實驗結果分析。
4、虛擬三維運動演示實驗
三、性能特點
1、工作台架采用雙麵操作設計，A麵用於測試分析,B麵用於平麵機構設計和拚裝實驗,美觀大方、適用性強、操作方便。
2、所有杆構件長度及滑塊偏心距均可進行調節，分析該參數改變對機構運動特性的影響。
3、該實驗台集平麵機構設計、拚裝、測試及性能分析與一體，培養學生綜合設計、創新能力、工程實踐能力、分析問題和解決問題的能力。
4、實驗台框架及零部件采用優質鋼材精工製造，零部件采用工業發藍處理，防鏽效果好。
四、主要技術參數
1、交流調速電機：120W 220V     0-200r/min
2、交流帶減速器電機：90W 220V 10r/min
3、測試傳感器：直線位移傳感器：輸出電壓：0-5V 量程：160L 1支
旋轉編碼器：輸出電壓：0～5V 脈衝數：1000P    2支
4、皮帶傳動皮帶輪 4個皮帶O型×850L 2根
5、齒輪傳動
M=2 Z=80 2個
M=2 Z=90 2個
M=2 Z=36 1個
6、工作台外形尺寸：1200×800×800mm
7、操作台外形尺寸：1000×300×800mm
五、提供帶測試軟件的15種拚裝方案
1、曲柄滑塊偏心機構
2、曲柄滑塊對心機構
3、曲柄導杆偏心機構
4、曲柄導杆對心機構
5、曲柄導杆滑塊偏心機構
6、曲柄導杆滑塊對心機構
7、曲柄搖杆-齒輪齒條機構
8、曲柄搖杆機構偏心機構
9、曲柄搖杆對心機構
10、曲柄導杆搖杆機構
11、雙曲柄搖杆機構
12、雙曲柄搖杆滑塊機構
13、正弦凸輪機構
14、簡振動凸輪機構
15、槽輪機構可以組合其他拚接機構
