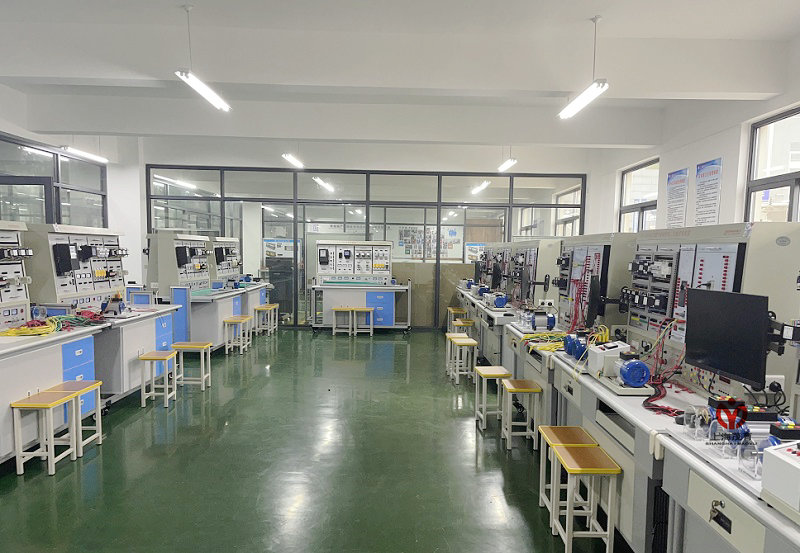

中級維修電工實訓室建設方案

中級維修電工實訓室-是根據勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，它適用於《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控製線路，初級采用常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，中級配備的PLC可編程控製器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，是各勞動職業技能鑒定部門、大中專院校、技校中、電工技能考核的理想設備。

二、實訓裝置特點：
1、電氣控製線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便於擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2、操作台隻需三相四線的交流電源，即可投入使用；
3、技能培訓用的控製線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動係統, 並可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4、裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5、所有元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行接線，有利於保護元器件；
6、通過走線槽進行走線，進行工藝布線訓練。
二、中級維修電工實訓室-配置：

序號

設備名稱

實驗項目

數量

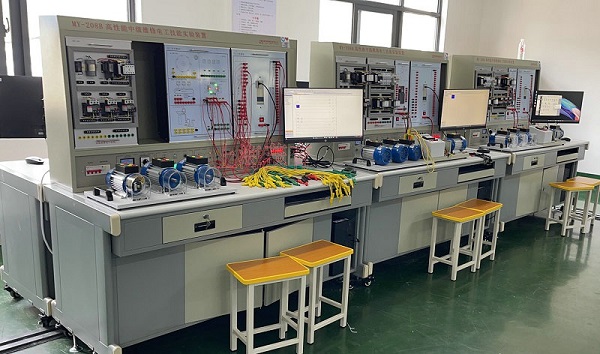

MY-208B 高性能中級維修電工技能實驗裝置

實驗項目：

1.三相異步電動機直接啟動控製電路
2.三相異步電動機點動控製電路
3.三相異步電動機自鎖控製電路
4.三相異步電動機按鈕聯鎖正反轉控製電路
5.三相異步電動機接觸器聯鎖正反轉控製電路
6.三相異步電動機雙重聯鎖正反轉控製電路
7.三相異步電動機工作台自動往返控製電路
8.兩台三相異步電動機順序啟動、順序停轉
控製電路
9.三相異步電動機的兩地控製電路
10.接觸器控製的Y-△控製
11.時間繼電器控製的Y-△控製
12.三相異步電動機單向啟動反接製動控製電路
13.三相異步電動機無變壓器半波整
流單向啟動能耗製動控製電路
14.三相異步電動機有變壓器全波整流
單向啟動能耗製動控製電路
15.三相異步電動機正反轉啟動能耗製動控製電路
16.單相鼠籠電動機電容啟動控製電路
17.雙速交流異步電動機手動變速控製電路
18.雙速交流異步電動機自動變速控製電路
19.斷電延時直流能耗製動的Y-△啟動控製電路
20. 三相異步電動機正反轉能耗製動控製線路
21. 三相異步電動機正反轉啟動反接製動控製線路

22. C620型車床電氣控製線路
23. 電動葫蘆電氣控製
24. Y3150滾齒機控製電路
25. 可編程控製器的基本指令操作
26. LED數碼顯示控製
27. 天塔之光控製的模擬
28.十字路口交通燈的模擬
29.機械手動作的模擬
30.四節傳送帶的模擬
31.裝配流水線控製的模擬
32.五相步進電機控製的模擬
33.水塔水位模擬控製模擬
34.液體混合裝置模擬控製的模擬
35.郵件分揀機模擬控製的模擬
36.軋鋼機模擬控製的模擬
37.自動成型機模擬控製
38.自動送料裝車控製的模擬
39.全自動洗衣機控製的模擬
40.電鍍生產線控製的模擬
41.PLC控製的三相異步電動機正反轉控製
42.PLC控製的三相異步電動機Y-△啟動控製
43.PLC控製的三相異步電動機降壓啟動控製
44.PLC控製的三相異步電動機能耗製動控製
45.變頻器功能參數設置與操作
46.變頻器報警與保護功能
47.多段速度選擇變頻調速
48.外部端子點動控製
49.控製電機正反轉運動控製
50.控製電機運行時間操作
51.瞬間停電變頻器參數設定
52.外部電壓變頻調速
53.外部電流變頻調速
54.三相異步電動機的變頻開環調速
55. PLC控製變頻器調速

20套

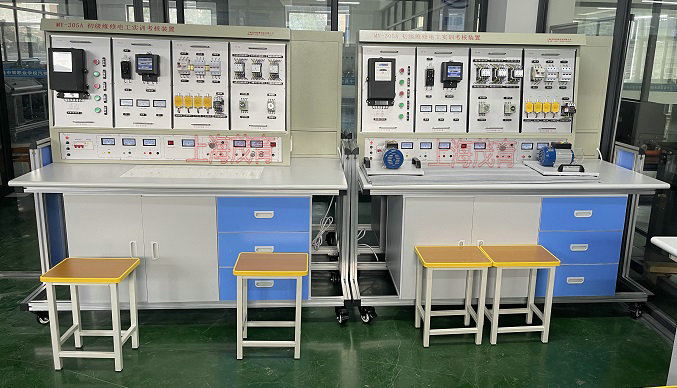

MY-202B 網孔型電工電子技能實訓考核裝置

實訓項目：

電工實驗：
1．低壓驗電筆的使用 2．滅火器的操作方法（教師演示） 3．口對口人工呼吸法和胸外心髒壓擠法急救的掌握 4．常用工具的使用與識別 5．常用導線的連接和絕緣的恢複 6．電烙鐵的拆裝與焊接技能訓練 7．電工識圖訓練 8．電工布線工藝 9．日光燈電路的按裝接線 10．單相電度表直接接線電路安裝 11．單相電度表經電流互感器的接線電路安裝 12．配電板安裝 13．室內配線 14．室內照明電路安裝 15．萬用表轉換開關的使用和讀數 16．交流電壓的測量 17．直流電壓、直流電流的測量 18．電流表、電壓表的安裝 19．電阻的測量 20．兆歐表、鉗形電流表接地電阻測定儀的使用 21．單相功率、功率因數的測量 22．三相四線有功電度表的安裝接線 23．三相四線有功電度表經電流互感器安裝與接線 24．常用開關繼電器拆裝	25．交流接觸器的拆卸與組裝 26．常用啟動器的結構觀察與檢測 27．小型變壓器的製作 28．小型變壓器故障檢查與排除 29三相鼠籠式電動機的拆裝與測試 30三相鼠籠式異步電動機運行巡視 31．三相鼠籠式異步電動機的定期檢修 32．三相鼠籠式電動機故障分析 33．定子繞組局部故障的排除 34．單相電容式電動機繞組的拆裝 35．單相電容式電動機故障與排除 36．手動正轉控製線路的安裝與檢修訓練 37．接觸器點動正轉控製 38．具有自鎖的正轉控製 39．具有過載保護的正轉控製 40．接觸器聯鎖的正反轉控製 41．按鈕聯鎖的正反轉控製線路 42．按鈕、接觸器複合聯鎖的控製線路 43．按觸器控製Y-△降壓控製 44．X62-W型銑床主軸與進給電機的聯鎖控製 45．時間繼電器控製Y-△降壓起動控製 46．C620-1型車床控製線路的模擬安裝
B：電子部分：
1．常用儀器儀表的使用 2．常用電子元器件的識別與檢測 3．電烙鐵拆裝與電子錫焊技能訓練 4．印刷線路板的製作 5．三端集成穩壓直流電源的製作 6．串聯型直流穩壓電源的製作 7．低頻信號電壓放大器的裝配與測試 8．具有負反饋信號放大器電路的製作與測試 9．文式橋振蕩器的焊接與調試 10．電池電壓監視電路的製作與測試 11．電子催眠器電路的製作 12．模擬“知了”電子電路的製作實訓	13．實用聲控、光控節電照明燈的製作與實訓 14．語音報警喇叭的製作與實訓 15．邏輯測試器的製作與測試 16．正負脈衝信號的製作與測試 17．智力競賽搶答器的製作 18．水位報警器電路的製作 19．迷你閃光彩燈的製作 20．光控音樂門鈴 21．實用模擬自然風控製器的製作 22．台燈調光電路 23．實用CMOS觸摸鎖鑰電路 24．自動充電器的製作 25．半導體收音機的組裝與調試

20套

電腦

i5-12500 內存：8G固態硬盤：512G N(W11H,260W,3+3)（惠普）

20台
