電工電子電拖PLC技術綜合實訓裝置

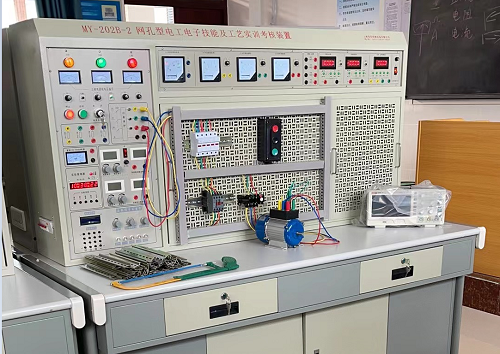

電工電子電拖PLC技術綜合實訓裝置（MY-202D）為配合職業教育和就業人員實際操作、培訓、鑒定的需求，設備綜合了大中專院校、職業院校、技工學校的《電工技能訓練》《電工實訓》《電氣控製技術》《電力拖動控製線路與技能訓練》《電機及拖動基礎》《工廠繼電器接觸控製》《PLC原理及應用技術》《變頻原理及應用技術》《電子技能訓練》等相關科目的實驗及實訓教學內容而研發。本裝置電工部分采用網孔板結構，訓練與鑒定接近工業現場，增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，非常適合各大中專院校、職業學院、技工學校和各類培訓機構訓練學生電工電子基本技能、專業技能和變頻器、PLC綜合技能，也可進行電工等級考核和技能鑒定。

二、功能特點：
1、采用網孔板結構，實訓方法靈活，接近工業現場，增加元器件即可增加實訓內容，便於二次開發及功能擴展。
2、實訓內容豐富，實訓考核知識麵廣，綜合性強，有效節省實訓場地。
3、安全保護措施嚴密、合理、科學，外觀豪華、氣魄。
4、基於PLC及變頻器的電氣控製實訓項目，配備了MCGS組態軟件與計算機進行通信監控實訓運行狀態。
5、一個實訓室標配1台教師台，即能作實訓演示，又能控製全室學生台的工作電源，安全參數大大提高。
三、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、外形尺寸：1600×700×1700（mm）
3、工作溫度：-10℃～40℃，相對濕度＜85%（25℃）
4、裝置容量：＜1.0KVA
5、重量：100Kg
四、實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質麵板。
2、電源及參數：
2.1、輸入電源：三相四線電源，輸入時紅、黃、綠三隻指示燈亮。
2.2、電源輸出：總電源開關開啟後，打開電源開關鎖，按下啟動按鈕，三相四線電源輸出，三隻450V電壓表指示工作線電壓。
3、安全保護：設有電壓型漏電保護器和電流型漏電保護器，並有單片機自動控製全程監控裝置過載或短路，自動切斷總電源，故障排除按下複位按鈕方可再次啟動電源，確保設備和操作者安全。
4、恒流穩壓雙用電源：兩路獨立。每路輸出電壓0-30V，輸出電流4mA-2000mA，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，電流電壓輸出用0.5級數字表指示。電壓穩定度＜10^-2，負載穩定度＜10^-2，紋波電壓＜5mV。
5、+5V直流穩壓電源1路，輸出電流500mA。
6、實驗管理器：平時作為時鍾使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由於接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。
7、智能功率、功率因數表
由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量範圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），並可存儲15組測量數據，供隨時查閱。
8、直流數顯電壓表一隻，采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-300V。手動量程為：2V、20V、300V。測量精度為0.5級。具有數據存儲與查詢功能。
9、直流數顯毫安表一隻，采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。
10、指針式測量電表：交流450V 1隻，交流5A 3隻，精度1.0級。
11、整流二極管：提供四隻IN5408二極管，用於整流或能耗製動。
12、大功率電阻：三隻75Ω/75W電阻用於電動機降壓啟動，一隻10Ω/25W電阻用於異步電動機的能耗製動。
13、單、三相插座：為外部儀器提供工作電源。
14、單次脈衝源：每撥一次鈕子開關可輸出一對正負脈衝。
15、函數發生器：
15.1 函數信號發生器：輸出正弦波、三角波、矩形波。
15.2 頻率範圍：由5Hz到550KHz，分五個頻段。
15.3 頻率指示：由Hz表直接讀出。
15.4電壓輸出範圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，三級衰減：0db，20db，40db，具有連續細調。矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz幅度連續可調；三角波：5Hz-250KHz＞1V。
16、PLC主機：提供三菱FX1N-24mR-001型主機及外圍器件。
17、變頻實訓組件：提供三菱FR-S520SE-0.4KW變頻器及外圍器件。
18、不鏽鋼電機導軌及光電編碼器。
五、實訓操作桌：鐵質雙層亞光密紋噴塑，桌麵為防火、防水、耐磨高密度板，設有抽屜和元件儲存櫃，結構堅固、造型美觀大方。

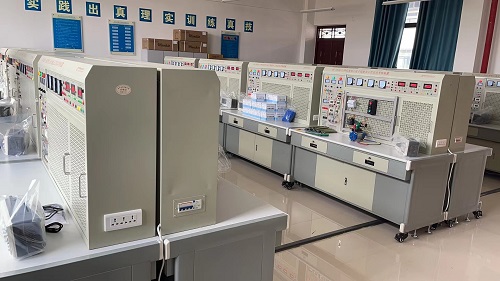

六、整個實訓室構成與配備（以參考標準：1台教師台，12台學生即25座為例）
1、學生實訓操作桌12張，一桌二座，桌麵配備一塊膠皮板保護桌麵，桌體下部配備元件儲存櫃，放置實訓考核元器件，使用、保管方便，桌體中部左右設有兩個抽屜，放置常用工具等。
2、學生實訓台：共12台，每張學生實訓考核操作桌上配置1台。
3、教師台1台：由實訓操作桌、實訓演示屏、學生用電集成控製等組成，即可作實訓演示又能分別控製學生實訓考核台的電源。
六、參考實訓考核項目：
A：電工部分：

1．低壓驗電筆的使用
2．滅火器的操作方法（教師演示）
3．口對口人工呼吸法和胸外心髒壓擠法急救的掌握
4．常用工具的使用與識別
5．常用導線的連接和絕緣的恢複
6．電烙鐵的拆裝與焊接技能訓練
7．電工識圖訓練
8．電工布線工藝
9．日光燈電路的按裝接線
10．單相電度表直接接線電路安裝
11．單相電度表經電流互感器的接線電路安裝
12．配電板安裝
13．室內配線
14．室內照明電路安裝
15．萬用表轉換開關的使用和讀數
16．交流電壓的測量
17．直流電壓、直流電流的測量
18．電流表、電壓表的安裝
19．電阻的測量
20．兆歐表、鉗形電流表接地電阻測定儀的使用
21．單相功率、功率因數的測量
22．三相四線有功電度表的安裝接線
23．三相四線有功電度表經電流互感器的安裝與接線

24．常用開關繼電器拆裝
25．交流接觸器的拆卸與組裝
26．常用啟動器的結構觀察與檢測
27．小型變壓器的製作
28．小型變壓器故障檢查與排除
29．三相鼠籠式電動機的拆裝與測試
30．三相鼠籠式異步電動機運行巡視
31．三相鼠籠式異步電動機的定期檢修
32．三相鼠籠式電動機故障分析
33．定子繞組局部故障的排除
34．單相電容式電動機繞組的拆裝
35．單相電容式電動機故障與排除
36．手動正轉控製線路的安裝與檢修訓練
37．接觸器點動正轉控製
38．具有自鎖的正轉控製
39．具有過載保護的正轉控製
40．接觸器聯鎖的正反轉控製
41．按鈕聯鎖的正反轉控製線路
42．按鈕、接觸器複合聯鎖的控製線路
43．按觸器控製Y-△降壓控製
44．時間繼電器控製Y-△降壓起動控製
45．直流電動機的拆裝訓練（教師演示）
46．直流電動機的檢修訓練（教師演示）

B：電子部分：

1．常用儀器儀表的使用
2．常用電子元器件的識別與檢測
3．電烙鐵拆裝與電子錫焊技能訓練
4．印刷線路板的製作
5．三端集成穩壓直流電源的製作
6．串聯型直流穩壓電源的製作
7．低頻信號電壓放大器的裝配與測試
8．具有負反饋信號放大器電路的製作與測試
9．文式橋振蕩器的焊接與調試
10．電池電壓監視電路的製作與測試
11．電子催眠器電路的製作
12．模擬“知了”電子電路的製作實訓
13．實用聲控、光控節電照明燈的製作與實訓
14．電子驅蚊器線路的製作實訓
15．保護視力定時器線路

16．語音報警喇叭的製作與實訓
17．邏輯測試器的製作與測試
18．正負脈衝信號的製作與測試
19．智力競賽搶答器的製作
20．水位報警器電路的製作
21．迷你閃光彩燈的製作
22．光控音樂門鈴
23．實用模擬自然風控製器的製作
24．台燈調光電路
25．實用CMOS觸摸鎖鑰電路
26．自動充電器的製作
27．半導體收音機的組裝與調試
28．助聽器的組裝與調試
29．聲、光控樓道燈的組裝與調試
30．滅火機器人的組裝與調試

C：電力拖動部分：
（1）電機基礎實訓
1．三相鼠籠異步電動機的認識實驗
2．三相鼠籠異步電動機的空載實驗
3．三相鼠籠異步電動機的工作特性
4．三相雙速電機的認識實驗
（2）電機控製部分
三相異步電動機控製：
1．三相異步電動機閘刀開關正轉控製線路
2．三相異步電動機接觸器點動正轉控製線路
3．三相異步電動機具有自鎖的正轉控製線路
4．三相異步電動機具有過載保護的正轉控製線路
5．三相異步電動機倒順開關控製正反轉控製線路
6．三相異步電動機接觸器聯鎖的正反轉控製線路
7．三相異步電動機按鈕聯鎖的正反轉控製線路
8．三相異步電動機按鈕接觸器複合聯鎖控製線路
9．工作台自動往返行程控製線路
10．三相異步電動機接觸器控製串聯電阻降壓起動線路
11．三相異步電動機時間繼電器控製串聯電阻降壓控製線路
12．三相異步電動機手動Y/△降壓起動
13．三相異步電動機接觸器控製Y/△降壓起動
14．三相異步電動機時間繼電器控製Y/△降壓起動
15．三相異步電動機QX3-13型Y/△自動起動控製線路
16．三相異步電動機的多地控製
17．三相異步電動機半波整流能耗製動控製線路
18．三相異步電動機全波整流能耗製動控製線路
19．三相異步電動機手動降壓起動
20．三相異步電動機單相運行反接製動控製線路
21．三相異步電動機控製電路聯鎖控製線路
22．三相異步電動機主電路聯鎖控製線路
23．電動葫蘆電氣控製線路
24．C6163車床電氣控製線路
25．C620車床電氣控製線路
26．X62-W銑床主軸與進給電機的聯鎖控製
三相雙速電機控製：
1．雙速電機手動變速控製線路
2．接觸器控製雙速電機的控製線路
3．時間繼電器控製雙速電機的控製線路
（3）基於PLC下的電機控製實訓
1．PLC控製的三相異步電動機正反轉控製
2．PLC控製的三相異步電動機Y/△啟動控製
3．PLC控製的三相異步電動機降壓啟動控製
4．PLC控製的三相異步電動機能耗製動控製
5．C620車床電氣控製線路
6．C6263車床電氣控製線路
7．電動葫蘆電氣控製線路
（4）基於變頻器的電機拖動與控製實訓
1．變頻器功能參數設置與操作
2．變頻器報警與保護功能
3．多段速度選擇變頻調速
4．外部端子點動控製
5．控製電機正反轉運動控製
6．控製電機運行時間操作
7．瞬間停電變頻器參數設定
8．外部電壓變頻調速
9．三相異步電動機的變頻開環調速
（5）PLC、變頻器的電機拖動與控製實訓
1．基於PLC通信方式的多段速選擇變頻調速
2．基於PLC通信方式的變頻器開環調速
3．基於PLC通信方式的變頻器閉環調速
