機械係統速度分析及波動調節實驗台,機械係統速度分析及波動調節

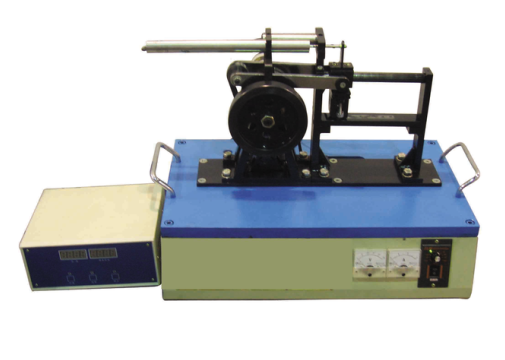

機械係統速度分析及波動調節實驗台完全以《機械原理》教科書中實例一牛頭刨床機構進行實物模擬仿真,可作牛頭刨床機構速度、加速度仿真和實測實驗,及速度波動調節實驗。所做仿真和實測曲線與教科書中實例完全一致。加深學生對平麵機構速度分析和速度波動調節兩章內容的理解。
該實驗配置適應高速動態參數采集的AD卡和采用微電腦控製進行數據處理並打印實驗結果,使學生掌握現代動態參數測試技術。
一、
實驗內容
1、平麵機構運動分析實驗
2、機械係統動力學仿真實驗
3、機械係統速度波動調節實驗
二、
主要技術參數
1、電機功率:90W
2、調速0~280轉/分
3 、光柵角位移傳感器:1000柵
4、直線位移傳感器:160L
5、外型尺寸:600×380×460mm
6、重量:45Kg
三、性能特點
1、該實驗台有負載器,可完全模擬牛頭刨床刨刀的受力情況-正行程作用恒定載荷,反行程空載。
2、該實驗台為綜合實驗台,即可作平麵機構運動分析實驗,又可作機械係統動力學測試仿真實驗和速度波動調節實驗
3、該實驗台裝有大小飛輪各一個,可通過不加飛輪和更換飛輪,比較速度波動調節效果
4、配套的計算機測試仿真軟件,可分析從動件與主動件之間的運動關係,和求解在負載作用下主動件真實運動規律,並作出運動仿真和實測曲線
5、該實驗台配製適應高速動態參數采集的AD卡,測試精度高,速度快且穩定。
