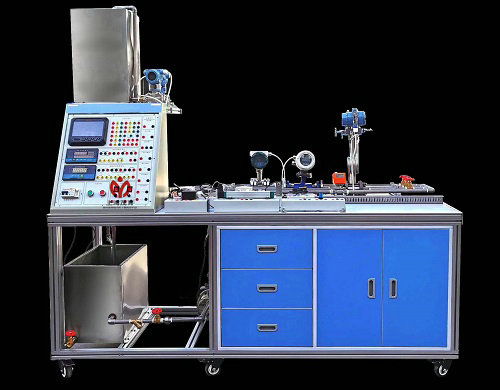

熱工自動化儀表實訓台

一、MYR-53 熱工自動化儀表實訓台-概述：
本裝置的設計結合了目前大中專院校《化工測量及儀表》、《檢測技術及儀表》、《熱工自動化及儀表》、《非電量測量與控製技術》、《過程控製》等課程實訓大綱的要求。通過該實訓裝置的使用和學習，學生能夠掌握有關化工儀表及自動化的基本知識，對有關儀表的安裝、調試及使用有一定的了解，並對化工生產中如何進行液位、溫度、壓力和流量等參數的自動化控製有基本的認識。

二、實訓平台功能：
1、演示測量儀表的組成及種類，了解測量及測量誤差的基本概念，測量的一般方法，表示方法和誤差的處理方法，以及評估測量儀表質量優劣的技術指標等內容。重點是熱工儀表的基本組成及其功能。感受件直接與被測量對象相聯係，感受被測參數的變化，並將被測參數信號轉換成相應的便於進行測量和顯示的信號輸出。中間件將感受件輸出的信號直接傳輸給顯示件或進行放大和轉換，使之成為適應顯示元件的信號。顯示件向觀察者反映被測參數的量值和變化。
2、在儀表使用過程中，所有儀表都采用高精度儀表，可獨立實現P單獨調節設定,I的單獨調節設定，D的單獨調節設定單獨調節設定，流量準確，
三、技術參數：
1、工作電源：單相交流220V±10%  50HZ
2、工作環境：環境溫度範圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：＜3kVA
4、測參數據：壓力、溫度、流量、液位測量儀表。
5、外形尺寸：2000×800×1600mm
6、框架材質：4040鋁形材結構
三、係統組成：
測量係統由四個基本環節組成：傳感器、變換器或變送器、傳輸通道和顯示裝置等組成。
1、主休框架使用4040鋁材結構，桌麵采用歐標2080鋁材麵板。麵板上的導流水槽可以流出在實訓過程中的流出來的水.整體使用藍白搭配
2、上水箱采用不鏽 鋼製作，安裝有尺度水位機，高度水位傳感器，水位壓力傳感器。水箱上設計滿水溢流口，當實訓過程中上水箱水滿時， 水會自動流出，再進入循環水箱。
3、管道係統：采用不鏽鋼管，套絲連接，用專用的金屬管夾固定。管道上提前安裝有孔板流量計、電磁流量計、渦輪流量計、比例積分調節閥，壓力傳感器。
4、傳感器固定有桌子麵板上，可直觀觀察、折裝，可用A1連接線直接插入，在萬能輸入儀表上設定好對參數，直接讀出參數數值
5、無紙記錄儀表，彩色7寸6路成采用萬能輸入，4-20MA、pt100、0-50V、0-10V、0-10MA、cu50、E熱電偶、K熱電偶等市場上主流的大部分傳感器、變送器，溫度電阻。
6、比例調節閥：4-20MA輸入，輸出4-20MA,+24V安全電壓，設備上標配有標準的485通信協議
7、控製儀表：使用過程中，所有儀表都采用高精度儀表，可獨立實現P單獨調節設定,I的單獨調節設定，D的單獨調節設定單獨調節設定，流量準確,輸入輸出4-20MA.
8、所有儀表設備上標配有標準的485通信協議，可方便學生二次開發.
9、孔板流量計，配套套有三板閥組，能獨立演示孔板流量計的使用。
10、水係統采用獨特的水管接頭直插式結構，方便拆除和連接，采用異程連接方式。
四、係統特點：
1、係統通過產品說明、零件展示、裝配演示、原理展示四個方麵，講述了霍爾位移傳感器、霍爾轉速傳感器、壓電傳感器、濕敏傳感器、氣敏傳感器、電渦流傳感器、磁電傳感器、差動電容傳感器、差動變壓器、金屬箔應變傳感器、擴散矽壓力傳感器、光纖位移傳感器、光電轉速傳感器、集成溫度傳感器、K型熱電偶、E型熱電偶、PT100鉑電阻等17個常用傳感器。
2、零件展示：單獨展示傳感器的各個組成元件，觀察零件的結構、材質以及材質類型。
3、裝配演示：以真實的形式展示傳感器的裝配過程，讓學生直觀了解傳感器的組成結構和
4、裝配方法。具有快速裝配、裝儀表密碼輸入，調節廠家係數等功能。
5、原理展示：通過位移測量、振動測量、轉速測量、環境測量等具體應用實例來展示傳感器的基本原理，並可動態顯示實驗結果，以此加深學生對傳感器的了解。
6、可以在儀表上修正傳感器讀出來的數值，可利用工廠密碼進入儀表係統，修改儀表出廠值。
五、實訓功能
1、 能實現傳感器的認知；
2、 能實現離心泵的工作原理及特性認識；
3、 能實現電動調節閥的工作原理及特性認識
4、 能實現智能調節儀的認識和使用
5、 能實現流量積算儀的認識和使用
6、 能實現無紙記錄儀的認識和使用
7、 能實現渦輪流量計的工作原理認識和校驗
8、 能實現電磁流量計的工作原理認識和校驗
9、 能實現孔板流量計的工作原理認識和校驗
10、能實現差壓變送器的工作原理認識和使用
11、能實現擴散矽壓力傳感器的工作原理認識和操作
12、能實現擴散矽液位傳感器的工作原理認識和校驗
13、能實現電容式液位傳感器的工作原理認識和校驗
14、能實現差壓液位傳感器的工作原理認識和校驗
15、能實現Pt100鉑熱電阻的工作原理認識
16、能實現平衡電橋的工作原理認識
17、能實現T型熱電偶的工作原理認識
18、能實現半導體熱敏電阻的工作原理認識
19、能實現傳感器的零點和遷移的認識
20、PID調節實驗原理

---
