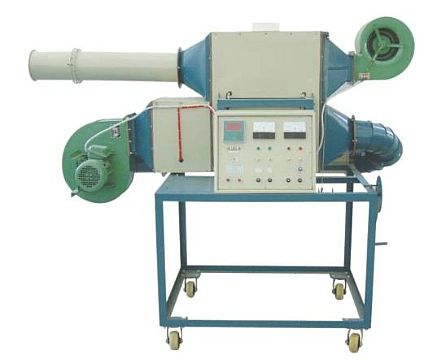

普通型氣—氣熱管換熱器實驗台

MYR-6A 普通型氣—氣熱管換熱器實驗台-概況：
熱管由管殼、外部擴展受熱麵（散熱器）、端蓋組成。它的下部是由一根高效換熱管組成的換熱係統，上部則是內部真空的散熱器殼體組成的重力熱管係統。其工作原理是：熱水流過換熱管時，把熱能交換到液體工質中，液體工質在極小的熱阻下迅速蒸發汽化擴散到散熱器上部，整個散熱器達到很高溫度並向外散熱。氣體工質在散熱的同時冷凝為液體工質，並依靠自身重力回流到殼體底部，繼續進行下一個相變傳熱循環。熱管的傳熱原理決定著熱管具有以下基本特性：較大的傳熱能力，熱管巧妙的組織了熱阻較小的沸騰和凝結兩種相變過程，使它的導熱係數高達紫銅導熱係數的數倍以至數千倍；優良的等溫性，熱管內腔的氣體是處於飽和狀態，飽和氣體由蒸發段流向冷凝段的壓力差很小，因而熱管具有優良的等溫性；不需要輸送泵及密封潤滑部件，結構簡單，無運動部件和噪音。

二、實驗目的：
1、測量翅片管式熱管換熱器換熱量與分析熱端介質溫度關係。
2、可進行熱管傾斜角度對熱管工作性能影響的實驗。
三、主要配置：翅片管式熱管換熱器，加熱段循環加熱風道，被加熱段加熱風道，鼓風機，風機，笛形管流量計配差壓傳感器，加熱由固體調壓模塊無級調節，信號輸入巡檢儀顯示溫度、壓差，電流表，電壓表，不鏽鋼台架及控製屏等。
四、技術參數：
1、低噪音離心風機 型號：CF-11 功率：1.1KW 轉速：2800
2、流量：1900-2500 全壓：959-1200
3、工作電壓：380V±10%3.5KW
4、外形尺寸：1500×500×1700mm
5、工作環境：溫度-10～＋40℃
6、環境濕度：相對濕度＜85%（25℃）

---
