半導體製冷熱泵技術實驗平台

一、概 述

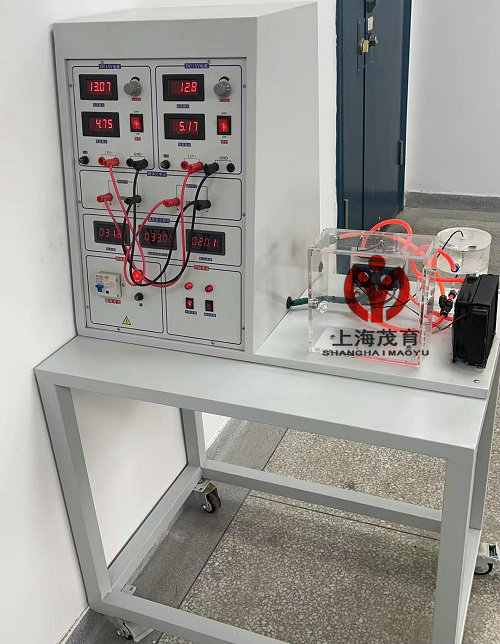

MYCN-22E多級半導體製冷熱泵技術實驗平台-采用水冷式大功率多級半導體製冷片,可演示半導體製冷片製冷、熱泵的狀態,分別來演示並驗證:帕爾帖效應、塞貝克效應。

二、技術性能
1、輸入電源:單相三線~220V±10%  50Hz
2、工作環境:溫度-10℃~+40℃  相對濕度<85%(25℃) 海拔<4000m
3、裝置容量:<0.2kVA
4、外形尺寸:1000mm×700mm×1100mm,
5、安全保護:具有漏電保護裝置,安全符合國家標準
6、製冷熱泵模式:水級半導體
三、裝置特點
1、采用大功率水冷多級半導體製冷組片,作為主要實訓主體,冷/熱麵采用水冷散熱。
2、可以直觀的觀察製冷片冷端結冰的全過程,深入掌握半導體製冷片。
3、麵板上提供的實驗連接端子,可連接帕爾帖效應、塞貝克效應實驗,既能定性觀察實訓現象、參數,又能通過測量儀表定量測量。
4、平台:采用一體化設計,雙循環水路,微通道散熱器
四、基本配置及功能
1、可調直流數字電壓表2個:
測量範圍0~20V,A的輸入電壓、半導體製冷片B的輸入電壓。
2、直流數字電流表2個:
A的輸入電流、半導體製冷片B的輸入電流。
3、直流穩壓電2個
提供0~15V連續可調的直流電源.10A
4、多級雙循環水冷式半導體製冷機組
由兩片製冷器、水冷散熱器、等組成的多級水冷熱泵式半導體製冷機器,可直觀觀察散熱係統的工作原理及現象。
5、溫度儀表3個:
測量係統各點的溫度。
6、微通道交換器
製冷時給熱水係統散熱
7、微型水泵2個:
使水冷液循環對半導體製冷片的熱端進行散熱。
8、水冷板式換熱器:接口6MM,鋁質
五、實訓項目
1、演示多級半導體並驗證帕爾帖效應
2、演示多級半導體並驗證塞貝克效應
3、多級半導體製冷片熱泵效應
4、多級半導體製冷片熱泵時的參數測試
5、半導體製冷片製冷效應
6、多級半導體水循環時,製冷片製冷時的參數測試
7、多級半導體水循環時,製冷片熱電效應
8、半導體製冷片熱電效應參數測試
