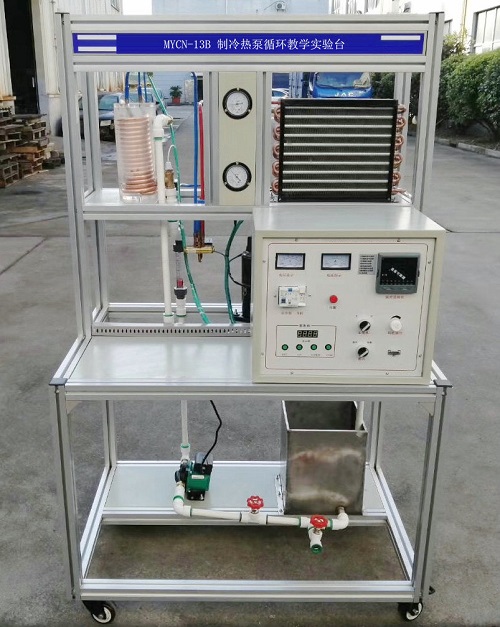

製冷熱泵循環教學實驗台

MYCN-13B 製冷熱泵循環教學實驗台-概述：
1、適用於製冷、空氣調節、食品冷凍、家電等專業的教學。係統由壓縮機、蒸發器、冷凝器組成，蒸發器采用透明耐壓玻璃作殼體，可直接觀察到製冷劑的蒸發和冷凝現象，並通過進出水溫的變化可觀測製冷效果。
2、係統由一套風冷機組、一套冷水係統組成，通過實驗，可撐握風冷冷水係統的工作方式、組成特性和係統工況。

二、主要配置：
實驗裝置由製冷係統、溫度測試、流量測量以及控製係統等組成。
1、溫度檢測：8路彩色液晶顯示，吸氣溫度、排氣溫度、冷凝溫度、節流入口溫度、蒸發器進溫度、進水溫度、出水溫度、室內環境溫度
2、可以測定吸氣壓力、排氣壓力
3、控製屏采用不鏽鋼結構底架，麵板為雙層彩色噴塑結構，造型新穎，可直觀展示製冷係統結構；正麵設有電源控製及測量儀表功能板；底部裝有四個帶刹車的萬向輪，便於移動和固定。
三、技術參數：
1、交流控製單元單相三線220V交流電源供電，經漏電流保護器控製總電源，動作電流30mA
2、製冷係統 125W壓縮機、風冷凝器、視液鏡、幹燥過濾器、動節流閥、儲液器和石英玻璃冷水蒸發器；製冷劑：600A，循環水量：流量1噸，揚程9米，流量計：4-90L/h；
3、水箱：49×35×30cm；
4、外形尺寸：1000×700×1500mm 工作電壓：220V 功率：500W
5、冷凝器、係統為風冷式冷凝器，與工業製冷冷凝器一致，
6、水冷蒸發器、可觀察製冷工質在玻璃蒸發器中的蒸發過程，及壓縮機的工作現象。
7、★在蒸發器不同壓力下，實現壓縮機在不同製冷量的測試，具有壓縮機過冷/過熱自動調節
8、★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控製的方法，操作調節方式，技術參數調整.
9、製冷量調節控製係統：
1）、通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控製係統，可實現雙向熱泵功能、冷庫控製，空用製冷機組，變頻機組、中央空調機組的的節能控製和流量自動調整。
2）、軟件控製，能在線控製係統的溫度，讀取機組在最佳溫度係統製冷冷媒的流量開度數，調整製冷機組的過熱度，過冷度。該文本顯示界麵的左側，以文本的形式實時顯示當前機組的運行數據。在界麵右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界麵右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能：
3）、係統特點/調試控製軟件：
A）、4路實時溫度顯示：控製器同時檢測係統的製冷多點溫度，來控製機組過冷/過熱度。
B）、閥的開度實時顯示：控製對象為最大500P開度設定。可自行製冷係統製冷劑流量設定最小開度。
C）、24路參數控製參數設置：控製器內所有與控製相關的溫度參數、時間參數、控製參數、等24個參數都可以調整，以適應製冷/熱泵/冷庫/水機等設備。
D）、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保製冷/熱泵/冷庫/水機等狀態下的閥門開度。
E)、6路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬製冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個製冷機組的特點來設定閥的標準開度值。具體參照24路參數設定
F)、多達8路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
G)、過冷/熱度控製範圍：2-15攝氏度。可自行設定製冷主機的過/冷、過熱度為設計提供數據。
H)、製冷劑：適應R134AR22R410A等其它冷媒。
4）脫機手動設定
A）溫度和開度可顯示查詢/設置：控製器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B）調節功能：在機組開發和調試階段，可以通過控製器手動調節功能，取得有效的試驗數據。
C）數碼管顯示器在線顯示開度和溫度以及故障代碼。
D）數碼管顯示器在線顯示開度和溫度以及故障代碼
四、實訓功能：
1、進行製冷循環過程演示，可觀察製冷工質的蒸發、
2、可演示製冷係統的常見故障
3、可演示水係統的循環原理
4、手動膨脹閥的使用
5、演示風機冷機組的工作工況
6、節流自動控製/手動控製
