風機盤管熱工性能試驗台

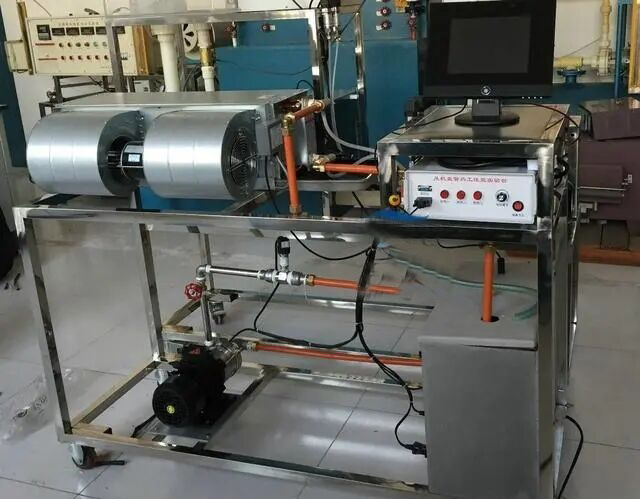

一、MYCN-24B 風機盤管熱工性能試驗台是一種用於能源科學技術、土木建築工程領域的物理性能測試實驗設備。

二、測試項目
1、盤管進水溫度、出水溫度
2、盤管進水壓力、出水壓力
3、盤管風機進口空氣溫度、出口空氣溫度
4、盤管風機風速
5、水流量
三、主要配置及參數
1、風機盤管機組： 1套
額定供冷量3800W
額定供熱量6300W
循環風量：680m3/h
電源：220V  50Hz
輸入功率：55W
風速可調
2、加熱器： 1000W  3組
3、加熱水箱：不鏽鋼  厚度2mm
4、熱水泵：變頻  220V 50Hz  最大流量4.2L/h 揚程15米
5、流量傳感器： 工作壓力：6.3MPa  流量範圍：0.1-0.6m3/h
6、壓力傳感器：  2隻
7、溫度傳感器：  18B20  4套
8、嵌入式一體化觸摸屏，MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。（實時顯示測量參數）
9、實驗台：移動式不鏽鋼實驗台   尺寸：1600×600×800cm
10、材質：不鏽鋼30×30mm 厚度1.5mm
11、外形尺寸：1600×600×1300cm

---
