蒸汽供暖係統綜合實訓平台

一、MYCN-31 蒸汽供暖係統綜合實訓平台-概述

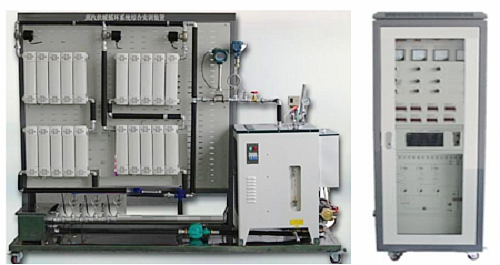

該設備以可編程控製器PLC為控製核心，上位機組態軟件作為監控界麵，實時顯示工作狀態與運行參數。係統主要由電蒸汽鍋爐、供熱管道和散熱片三個基本部分組成，並設有膨脹水箱、凝結水箱、循環水泵、熱量表、自力式壓差控製閥、電動流量調節閥、電磁閥、自動排氣閥、疏水閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的係統形式。適用於高職院校、職業學校空調工程專業、供熱通風和建築專業等相關課程的教學實訓。

二、技術性能
1、輸入電源：三相四線～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃；相對濕度＜85%(25℃)海拔＜4000m
3、裝置容量：＜10kVA
4、設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準
三、係統配置
1、實訓台
實訓台采用不鏽鋼拚合結構，整個供暖係統布置在網孔板上。
2、蒸汽供暖係統
係統由電蒸汽鍋爐、供熱管道、散熱片、膨脹水箱、凝結水箱、循環水泵、熱量表、自力式壓差控製閥、電動流量調節閥、電磁閥、疏水閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。
主要設備的技術參數如下：
(1)、電蒸汽鍋爐
加熱器功率：9kW
蒸汽溫度：170℃
額定蒸汽壓力：0.7MPa
額定蒸發量：12kg/h
(2)、膨脹水箱
采用不鏽鋼材料製成，配有信號管（用於監測水箱內的水位）
(3)、德國威樂小型熱水泵
額定功率：95W
額定揚程：6m
額定流量：1.08m3/h
3、控製櫃
鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控製元件。麵板上麵有控製開關旋鈕、工作狀態指示燈、係統流程圖及PLC主機單元。
四、實訓項目
1、掌握蒸汽供暖係統的形式、特點及管網與用戶的連接方式
2、蒸汽供暖係統的安裝與調試
3、蒸汽供暖用戶熱計量計算
4、熱力工況調節實訓
5、PLC可編程控製器編程及調試
6、組態軟件的應用

---
