兩級壓縮式製冷循環實驗台

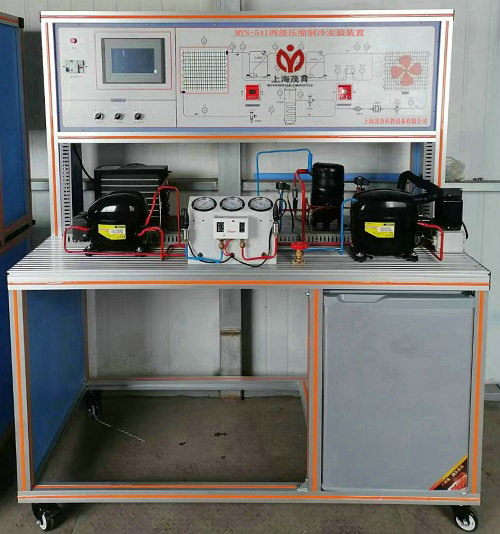

MYN-541 兩級壓縮式製冷循環實驗台-概述
1、兩級壓縮製冷實驗裝置是將壓縮過程分兩次來實現，即將自蒸發器來的壓力為P0的製冷劑蒸氣，先用低壓壓縮機(或壓縮機的低壓級)壓縮到中間壓力Pm，然後再用高壓壓縮機(或壓縮機的高壓級)壓縮到冷凝壓力。因此，它需要用兩台壓縮機，或使用雙級壓縮機。
2、兩級壓縮製冷實驗裝置采用一級節流中間不完全冷卻的雙級壓縮製冷循環。

二、主要技術性能：
1、輸入電源：三相五線～220±10% 50Hz。
2、工作環境：環境溫度範圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m。
3、裝置容量：≤3kVA。
4、噪聲：≤40dB(A)。
5、製冷裝置能達到的溫度不高於-40℃。
6、安全保護：具有電流漏電流保護裝置，安全符合國家標準。
7、製冷量：2.0KW。
8、一級節流中間不完全冷卻的雙級壓縮製冷循環
9、尺寸：1500*800*1600MM
*10、流量可調節，調節方式：觸摸屏
三、兩級壓縮式製冷循環實驗台主要配置
1、裝置應包含實訓台、低溫箱製冷係統、交流電源控製單元、壓力檢測單元、溫度檢測單元及模擬故障等。
2、實訓台是鐵質雙層亞光密紋噴塑結構，鋁質麵板。桌麵為防火、防水、耐磨高密度板,結構堅固。實訓台有四個萬向輪方便移動。
3、兩級製冷係統應包括整套的冷藏櫃櫃體，如蒸發器、冷凝器、儲液罐、壓縮機、冷凝風扇等，管路中還設有控製閥等實訓所必需的部件。
4、壓縮機為中溫壓縮機。裝有溫度傳感器高壓、低壓的合適部位，以及膨脹容器處設置
5、主要係統部件:高溫係統壓縮機、低溫係統壓縮機、高溫冷凝器、蒸發冷凝器、節流閥、中冷器、蒸發器等組成的二級壓壓縮機循環製冷係統。
*6.、製冷變量調節係統：在高溫係統、低溫係統的節流膨脹閥采用可變流量製冷冷變量調節係統。製冷劑流量可為電位手動設，提高實驗的可操作範圍。手動設定調節功能，可在機組開發和調試階段，可以通過控製器手動調節功能，取得有效的試驗數據。在蒸發器不同壓力下，實現壓縮機在不同製冷量的測試，具有壓縮機過冷/過熱自動調節， 改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控製的方法，操作調節方式，技術參數調整。嵌入式觸摸屏主機係統由顯示模塊、功能模塊、嵌入式觸摸屏主機，采用觸摸屏控製,可直接進入係統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
1）、可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)、上位機軟件同時在線同時監控係統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
7、交流電源控製單元：采用三相四線220V交流電源供電，應配有交流電壓表1隻，測量範圍０～250V；交流電流表1隻，測量範圍０～15A，漏電保護器控製控製屏總電源。
8、製冷係統壓力：檢測單元提供3隻真空壓力表（精度不低於2.5級），測量範圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,可顯示係統工作時不同位置的壓力變化。
9、溫度檢測單元：采用PT100傳感器（精度不低於0.5級），分別測量：高溫度機出口溫度、低溫度機出口溫度，冷凝出口、冷凝器溫度和蒸發器溫度。
10、麵板上放置在雙級壓縮機製冷流程圖，心彩色形式代表各種工況狀態。
四、實訓功能
1、兩級壓縮式製冷係統原理。
2、兩級壓縮式低溫製冷的係統電氣部件檢測實訓。
3、 兩級壓縮式低溫製冷的係統啟動、運行和調試實訓。
4、兩級壓縮式低溫製冷的電氣係統故障模擬設置實訓。
的係統電氣係統原理分析和實訓
5、高級機流量調節實驗分析
6、低級機流量調節實驗分析
7、中間冷卻器的作用分析
8、一級節流中間不完全冷卻的雙級壓縮製冷循環

---
