透明液壓與氣動綜合實訓裝置

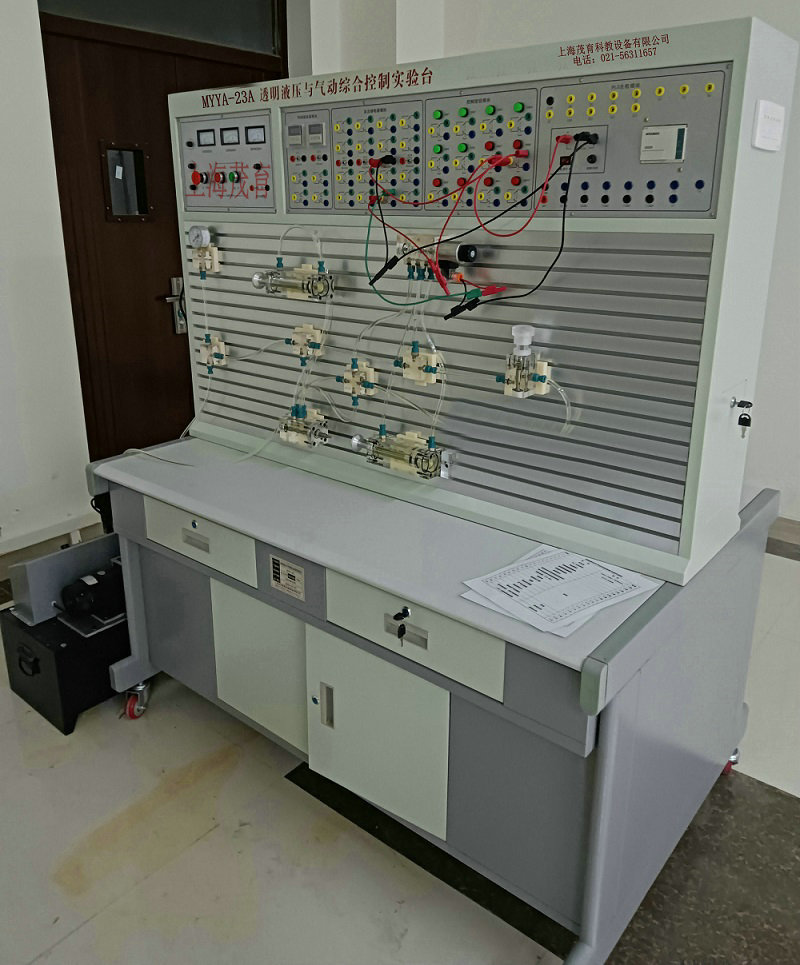

一、MYYA-23A 透明液壓與氣動綜合實訓裝置-概述：
透明液壓與氣動綜合實訓裝置是高校機電一體化對氣、電、液控製的教學大綱要求，在液壓傳動演示係統的基礎上，綜合了氣動PLC與液壓PLC控製實驗設備的優點，采用了開放型綜合實驗台結構，廣泛征求專家教授與老師的意見，經不斷創新改進研製而成的。是目前集氣動控製技術、液壓傳動控製技術以及PLC可編程序控製器控製技術於一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控製。可以讓學生直觀感性地對比與了解氣、電、液各自具有的特點、特色、及優缺點等。

一、透明液壓與氣動綜合實訓裝置-主要特點:
1、實驗台主要由實訓桌、實訓台、液壓元件和電器控製器件、可編程控製器（PLC）等組件組成。
2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材麵板上（麵板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料製成，便於了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十裝回路快捷、方便。
4、電氣主控單元采用PLC可編程序控製器控製，可與PC微機通訊實現微機智能控製，同時以液壓回路為控製對象，加強對PLC控製可編程序控製器的學習及應用。
5、實訓控製單元也可以采用獨立的繼電器控製單元進行電氣控製，通過比較，突出PLC可編程序控製的優越性和先進性，加深對PLC編程器的了解與掌握。
二、實驗台組成：
1、實驗台主要由實訓桌、實訓台、液壓元件和電器控製器件、可編程控製器（PLC）等組件組成。該實驗台為鐵質雙層亞光密紋噴塑結構。美觀大方，堅固耐用，操作方便。基本配置為：氣動實驗元件1；氣動實驗繼電器控製模塊1套；低噪音空壓機1台；液壓實驗元件1套，液壓實驗繼電器控製模塊1套；液壓實驗泵站1台（裝在實驗台內）。（電腦學校自己配）
2、本實驗係統采用專用獨立液壓實驗泵站，配直流電機無級調速係統，而且電機速度控製係統內部具有安全限速功能，可以對輸出的最高速度進行限製。配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。配備全常用液壓元件，每個液壓元件均裝有彈性插腳，可方便、隨意地將液壓元件安插在麵板上（麵板為"網板型"鐵板衝壓成型）。油路搭接采用快換接頭，拆接方便，不漏油。
3、實驗係統采用"二合一"雙麵結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗與液壓實驗，也可以雙麵同時進行氣動液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。
4、液壓實驗元件均為透明有機材料製成，透明直觀。便於了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。
5、實訓控製單元也可以采用獨立的繼電器控製單元進行電氣控製，通過比較，突出PLC可編程序控製的優越性和先進性，加深對PLC編程器的了解與掌握。
利用此套實驗設備既可分別獨立地進行氣動控製、液壓控製相應的基本回路及其應用實驗，也可綜合地進行相互配合的實驗：如實現氣-電控製，氣-液控製，電-液控製，以及氣-電-液綜合控製等。
三、主要技術參數
1、電源：AC220V  50HZ
2、直流電源輸入：AC220V   輸出：DC24V/2A
3、三組繼電器控製輸出方式
4、液壓實訓油泵電機功率：400W 調速範圍0－1700r/min
5、實訓工作時離液壓台1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）
7、電磁換向閥：AC220V 吸力3Mpa
8、空氣壓縮機（基本配置小型機） 電機功率：250W 電源：AC220V
9、公稱容量：18L
10、額定輸出氣壓0.7Mpa
11、實訓裝置外型尺寸：1500mm×1200mm×1700mm
四、實驗項目：
（一）液壓傳動基本回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控製回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的複合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥並聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控製的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控製的換向回路。
（二）氣動基本控製回路實驗
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控製回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩衝回路
8、二次壓力控製回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往複控製回路
15、單缸連續往複動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路

---
