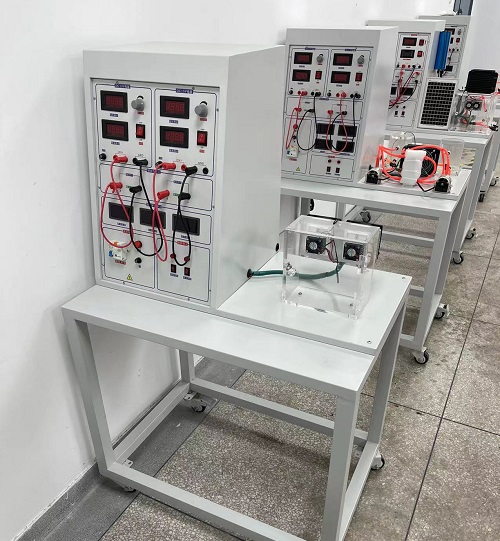

熱電/熱泵製冷技術實驗裝置

一、MYCN-22D 熱電/熱泵製冷技術實驗裝置-概述
   熱電/熱泵製冷技術實訓裝置采用大功率半導體製冷片,可演示半導體製冷片不同的狀態,分別來演示並驗證:帕爾帖效應、塞貝克效應。

二、裝置特點
1、采用大功率半導體製冷組片,作為主要實訓主體
2、可以直觀的觀察製冷片冷端結冰的全過程,深入掌握半導體製冷片。
3、麵板上提供的實驗連接端子,可連接帕爾帖效應、塞貝克效應實驗,既能定性觀察實訓現象、參數,又能通過測量儀表定量測量。
4、平台:采用一體化設計,不用再配置實驗桌子
三、技術性能
輸入電源:單相三線~220V±10%  50Hz
工作環境:溫度-10℃~+40℃  相對濕度<85%(25℃) 海拔<4000m
裝置容量:<0.8kVA
外形尺寸:1200mm×730mm×1400mm
安全保護:具有漏電保護裝置,安全符合國家標準
四、實訓裝置的基本配置及功能
1、直流數字電壓表2個:
測量範圍0~20V,A的輸入電壓、半導體製冷片B的輸入電壓。
2、直流數字電流表2個:
A的輸入電流、半導體製冷片B的輸入電流。
3、直流穩壓電2個
提供0~15V連續可調的直流電源.10A
4、溫度控製器2個
PID智能溫度調節器,具有 PID智能溫度控製加AI人工智能調節功能,分別可以監測半導體製冷片A、B的冷熱端溫度、
5、加熱器2個:
功率為180W,當製冷片工作在熱機時,加熱器對其表麵進行加熱。
6、微型水泵(1個):
使水冷液循環對半導體製冷片的熱端進行散熱。
7、led指示燈和直流電機:
Led模塊指示燈和直流電機作為負載:當工作在熱電效應時時,其輸出的電壓可以驅led指示燈和直流電機。
8、半導體製冷機組
由兩片製冷器、水排、散熱器、水泵、玻璃水箱、傳熱鋁板等組成的水冷式半導體製冷機器,可直觀觀察水冷散熱係統的工作原理及現象。
五、實訓項目
1、演示並驗證帕爾帖效應
2、演示並驗證塞貝克效應
3、半導體製冷片熱泵效應
4、半導體製冷片熱泵時的參數測試
5、半導體製冷片製冷效應
6、半導體製冷片製冷時的參數測試
7、半導體製冷片熱電效應
8、半導體製冷片熱電效應參數測試
