變頻熱泵式分體空調製冷係統實訓裝置

一、概述:
MYKT-17B 變頻熱泵式分體空調製冷係統實訓裝置能滿足製冷與空調設備維修專業的實驗教學需要；本裝置采用真實的全套熱泵分體空調製冷機組為實訓對象；並能實現全自動控製，使學生深入理解熱泵分體空調的結構與工作原理。

二、特點：
1、整個空調係統真實完整，與市場上的遙控熱泵空調的總體結構、性能完全相同。它具有製冷、製熱、通風、除濕、溫度、風速選擇、定時、掃風控製、睡眠、自動等功能。
2、裝置直觀展示了熱泵型分體空調的係統結構和工作原理，便於教學演示講解及學生對課本知識的理解。裝置中配置了交流電壓表、交流電流表、溫度表、真空壓力表、工作指示燈，使整個熱泵分體空調係統的實時工作狀態一目了然。主麵板中間設有控製係統的原理圖，並設有相應的測試點；裝置後麵可觀察到整個製冷係統的結構組成及主要部件的實物，其中高壓管路和低壓管路分別為紅、藍色，並設有視液鏡（可觀察製冷劑狀態），相應部件均設有標識。
3、裝置設有故障模擬功能、提供室外執行部件的接線區域、開設應用性的實驗項目及多方位的直觀設計，有利於學生將理論應用於實際，提高實際操作動手能力。
4、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護；實驗強電連接導線及插座采用手搶插式全封閉結構，杜絕觸電，確保使用安全
三、技術性能：
1、輸入電源：單相三線 AC220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1kVA
4、製冷劑類型：R410A
四、基本裝備：

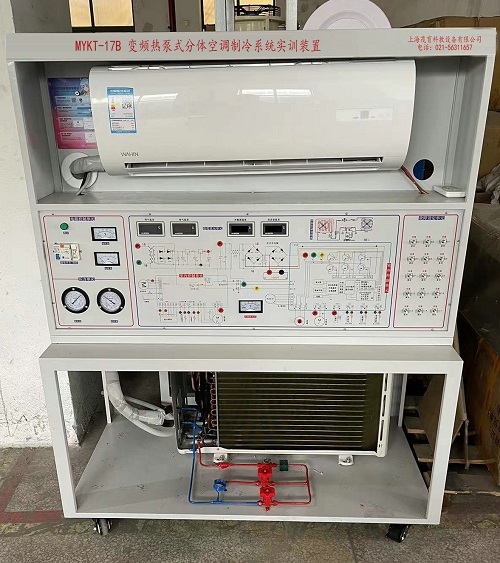

1、實驗台采用鋁型材框架結構。上部為室內機蒸發器，中部為製冷係統原理圖及測試點，下部為室外機。
2、變頻空調係統1套 包括變頻熱泵型分體空調所必需的一些部件，如室內熱交換器（蒸發器）、室外熱交換器（冷凝器、變頻壓縮機、四通閥、節流裝置）等，管路中還設有控製閥等實驗所需的部件。
3、故障箱1隻用於設置故障。
4、交流電壓表 測量範圍0～250V，精度1.5級，用於監測電網電壓。
5、交流電流表 測量範圍0～10A，精度1.5級，用於觀測係統啟動電流及監測係統正常工作電流。
6、溫度表4隻 采用PT100傳感器，三位半數顯，可分別測量進風口溫度、出風口溫度、冷凝器管路溫度和蒸發器管路溫度。
7、真空壓力表2隻 測量範圍分別為-0.1MPa～3.5MPa、-0.1MPa～1.5MPa，可顯示係統高壓側和低壓側的壓力動態變化。
五、實驗項目：
1、製冷係統專用工具的基本操作
2、製冷係統管件焊接
3、製冷係統的檢漏
4、製冷係統的抽真空與充注製冷劑R410A
5、變頻空調主控板電路原理
6、空調電器元件的測量及係統運行
7、變頻空調器故障與分析
8、變頻空調器檢測與故障分析
(1)製冷故障 設置類型有：蒸發器髒堵、冷凝器髒堵、毛細管髒堵、毛細管冰堵等
(2)電氣故障 設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點
