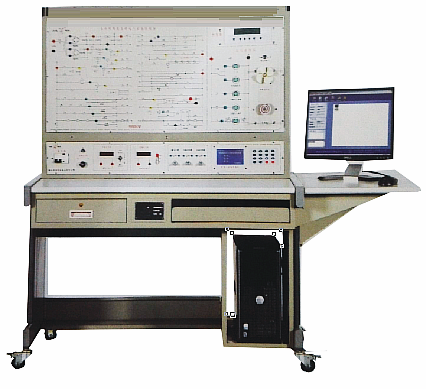

一、MYKT-11 家用電冰箱電氣實訓考核裝置-產品概述：
本裝置直觀展示了家用電冰箱智能溫控式冰箱的電氣係統結構、工作原理，方便於教學演示講解及學生對課本知識的理解掌握；可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故，有利於開展技能鑒定、考核工作。
二、裝置配置：
1、直冷電冰箱製冷係統
實訓台提供冰箱製冷壓縮機、直冷式蒸發器、鋼絲式冷凝器（17檔）、冷凝風扇（間冷風機）、照明燈及門開關、定時化霜時間繼電器、補償電熱絲、補償開關、溫控器（WDF型、WPF型）化霜溫控器（-5℃ ），除霜溫度保險絲（65℃ ）、雙金屬片熱保護繼電器、PTC啟動器、重錘啟動器、毛細管、電磁閥。
2、儀表
（1）交流電壓表1隻：測量範圍0～250V,精度1.5級，用於監測電源電壓。
（2）交流電流表1隻：測量範圍0～5A,精度1.5級,用於觀測係統啟動電流及正常工作電流。
（3）溫度表1隻：采用PT100傳感器，三位半數顯，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
（4）真空壓力表2隻：測量範圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示係統低壓側、高壓側的壓力。
3、故障設置模塊
（1）實訓台設計有自動故障排除盒，學生通過對應電氣控製原理圖檢測並找到故障後，隻需通過操作故障排除按鈕即可將對應故障排除。
（2）實訓台設計有獨立的故障設置係統，且各種故障現象均模擬實際故障情況，實現了電路實際故障的全模擬，更利於學員對實際電氣控製電路的了解及實際故障情況的熟悉。
4、智能考核係統
該實訓考核裝置具有智能化、網絡化的考核係統，每台裝置上配有140×128點陣藍底背光液晶顯示屏及PVC輕觸鍵盤，實訓考核功能強大；在實訓室管理、考核管理及信息管理方麵更加科學；在配置上可靈活選擇（智能化或網絡化），可通過鍵盤或教師機進行故障設置，學生在實訓台的電路上進行故障檢測，並通過答題器將答案及相關信息傳到教師機上，老師在教師機上根據學生上傳的信息可對學生的考核結果進行自動評分，並將其保存下來，供以後進行查詢或打印。
三、技術參數：
1、輸入電源：AC220V±5% 50Hz
2、額定電流：5A
3、環境溫度：-5℃~40℃
4、相對濕度：≤90%（25℃
5、外型1600*700*1500
四、實訓內容：
1、門燈開路
2、複合門開關公共端開路
3、風扇電機開路
4、 門開關開路
5、補償開關開路
6、化霜溫控器開路
7、WDF溫控器H-L兩端開路
8、WDF溫控器L-C兩端開路
9、WPF溫控器L-C兩端開路
10、化霜時間繼電器BW-BK兩端開路
11、化霜溫度保險絲開路
12、補償電熱絲開路
13、化霜電熱管開路
14、保護繼電器開路
15、PTC啟動器開路
16、重錘啟動器啟動觸點脫落
