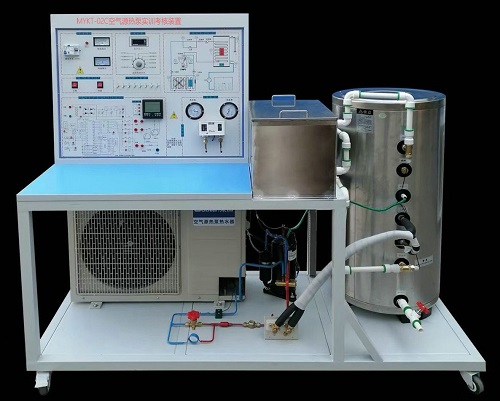

空氣源與水源熱泵熱水實訓裝置

MYKT-02 空氣源與水源熱泵熱水實訓裝置是了解熱泵的工作原理，通過對空氣源與水源間的切換，了解這兩種熱泵係統的性能與特點；通過測定水溫、流量、電流、電壓等參數，獲得熱泵係統的熱利用率，分析空氣或水源溫度變化對熱泵係統性能的影響。

一、空氣源熱泵實訓考核裝置特點:
1、係統機組配備高低壓保護係統、過載保護、缺相保護、化霜功能等多重保護，確保係統安全、可靠、穩定的運行，不影響教學課程。
2、整機係統采用全自動智能化控製，操作方便，水溫、水位、開、關、時間均可以由用戶自由設定，整機采用斷電自動記憶功能，不用每次重複操作，方便實用。
3、本實驗裝置采用頂級壓縮機，優質銅件鍛造的熱交換器，熱交換效率高，安全可靠。水箱采用先進的拉絲銀工藝，將時尚與頂級科技結合在一起，設備外觀美觀大方，水箱內膽采用304不鏽鋼製造，經久耐用，不容易腐蝕、損壞。
4、係統采用工業用空氣源熱泵熱水機組，與工業實際設備相一致，讓教學與實際應用接軌。室外主機采用加厚鈑金烤漆型，耐受不同的實驗環境，長期有效的工作，不會生鏽腐蝕。
5、整套實訓裝置集空氣源熱泵熱機係統、電氣控製係統、故障模擬係統於一體，工藝係統真實完整,結構清晰、緊湊，充分滿足學生對實訓的要求。
6、實訓裝置直觀展示了熱泵型熱水器的係統結構、工作原理，可清楚的看到製熱循環係統結構及主要部件的實物，係統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、使整個熱泵係統的實時工作狀態一目了然。
7、可模擬工業實際問題進行故障設置，學生根據工藝流程分析故障可能產生的原因，確定故障發生的範圍，並進行排故實訓。
8、設備管路：設備在原貌基礎麵不改變其性能的情況下把原有製冷管路合理的整體移動到實驗台加上，並加裝了，高低壓力保護器，工質液體可視鏡，管路上采用不同的顏色，高壓管為紅色，低壓管為藍色，
9、壓力保護設備：防止教學過程中學生加入的製冷劑過多，或者過少而引起的設備工作不正常
二、空氣源熱泵實訓考核裝置技術性能:
1、輸入電源：單相三線～220V±10%  50Hz，
2、工作環境：溫度-10℃～+40℃， 相對濕度＜85%(25℃)， 海拔＜4000m
3、裝置容量：小於等於1.5kVA
4、低噪音循環水泵參數： 流量：20L/min ，揚程：12m，功率：120W。
5、不鏽鋼水箱，容積：100L，有蓋密封，配有液位顯示裝置；
6、板式換熱器：板式換熱器換熱麵積0.56m²
7、製冷劑：R22
8、製熱量：3kW
9、重  量：200kg
10、外形尺寸（大約）：150cm×60cm×164cm，帶移動雙刹車輪
11、安全保護：具有漏電壓、漏電流過流保護裝置，安全符合國家標準。
三、實訓裝置的基本配置及功能：
實訓裝置主要由控製屏、實訓桌、熱泵機組等組成。
1、實訓桌：
實訓桌采用優質工業鋁型材組建而成，外形美觀、耐腐蝕、結構強度高。桌麵為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實驗台采用優質雙層亞光密紋噴塑鈑金件；實訓桌還設有四個萬向輪，便於移動和固定。
2、控製屏：
采用鐵質雙層亞光密紋噴塑結構，優質亞克力麵板，麵板上激光雕刻有熱泵機組係統工藝流程圖，工藝流程原理圖永不磨損，清晰、立體。麵板上設有明確標識及相應指示燈，便於學生分析觀察。
3、電源控製部分：
交流電源：提供控製屏以及熱泵機組工作所需的單相交流電源，可由電源總開關來控製。配有三位半數字式交流電壓表和交流電流表，可指示輸入電網電壓值以及係統工作電流值。
4、測量儀表：
（1）數字式電壓表：0～250V
（2）數字式電流表：0～10A
（3）真空壓力表：-0.1～1.5MPa
（4）真空壓力表：-0.1～3.5MPa
（5）數顯溫度表：采用PT100傳感器，測量範圍-50～+150℃
5、熱泵機組：
包含1匹全封閉製冷壓縮機、冷凝器、視液鏡、幹燥過濾器、膨脹閥、手閥、蒸發器、壓力控製器、除霜溫控器等構成。另外係統還配備有儲水水箱，以利於學生在做實訓的過程中水的再循環利用。
四、實訓項目：
1、熱泵機組係統的認識和了解
2、熱泵機組係統啟動、運行、調試、保護技術的實訓
3、熱泵機組運行工況和運行參數的檢測及分析
4、熱泵機組製熱量、性能係數的計算與分析
5、熱泵機組係統故障的設置和檢測

---
