網孔型電工基礎電氣裝配實驗台

一、產品概述：
MYN-16A 網孔型電工基礎電氣裝配實驗台是根據勞動和社會保障部職業技能鑒定中心為電工的職業培訓與技能鑒定而研製的，並結合了工業實際應用和發展而研製的。電工技能實驗設備適合各大中院校及中職學校實訓教學之用，也可作為企業、有關電工培訓鑒定部門對電工技師培訓、資格認定設備。該設備主要由實驗桌和網孔板掛箱組成，元器件的布局、安裝、接線全部由學生自行完成，有利於培養學生的動手能力和操作技能。
二、實訓台結構特點：

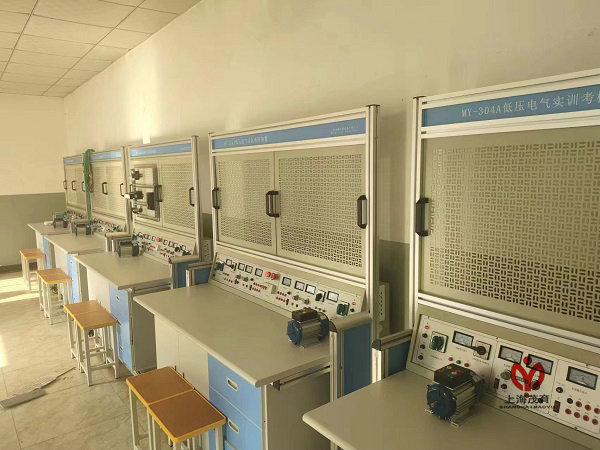

本實訓台由實訓屏（內置電源）、實訓桌、實訓儲物櫃三大部分組成。
1、以30mm×60mm成型鋁型材作為設備主要框架材料；關鍵部位采用三角筋用內六角螺釘加固連接；由兩條30mm×30mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵製雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌麵采用25mm麻灰色高密度層壓板封邊特製，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓台架移動；
3、網孔板：采用數控衝床精加工而成，網孔分布合理、均勻。孔徑統一，可在上麵安裝的元氣件包括各類低壓電氣等。網孔板厚度1.5MM，大小774*580MM
三、技術指標：
1、外型：整體尺寸1632mm×700mm×1638mm；
2、實訓台架的材料：鋼板、鋁合金結構；
3、電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線  380V 接插式2組、220V接插式2組。
4、整流二極管：提供整流二極管1N5408四個，用於能耗製動電路。
5、可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
6、各種規格的電阻
提供75Ω/75W功率電阻三個，用於降壓啟動電路。
提供10Ω/25W功率電阻一個，用於能耗製動電路。
7、接口及儀表：指針式電壓表 2 隻，時刻監控電網電壓變化；
8、保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
四、實驗項目:
 (1)電氣控製部分：
1、電工技能訓練：電工工具的使用方法
2、接觸器點動控製
3、接觸器自鎖控製
4、具有過載保護的正轉控製
5、接觸器聯鎖的正反轉控製
6、按鈕聯鎖的正反轉控製
7、雙重聯鎖的正反轉控製
8、接觸器星形三角形控製
9、時間繼電器星形三角形控製
10、QX3-13型自動星形三角形控製
11、直接起動及能耗製動控製
12、銑床主軸與進給電動機的控製
13、C620型車床電氣控製
14、電動機反接製動控製電路
15、電動葫蘆電氣控製
16、手動星形三角形控製
17、串聯電阻降壓起動控製
18、閘刀開關正轉控製、倒順開關控製
19、工作台自動往返電氣控製
20、單相啟動停止控製電路
21、自動順序控製電路
22、手動順序啟動
23、單向減壓啟動及反接製動控製線路
24、異步電動機反接製動控製電路
25、三相異步電動機定子串電阻減壓啟動手動控製線路
26、三相異步電動機定子串電阻減壓啟動自動控製線路
27、接觸器控製雙速電動機的控製線路
28、時間繼電器控製雙速電機的控製線路
29、CA6140車床電路
30、直流電機的起動
31、直流電機的調速
32、直流電機的正反轉
33、直流電機的製動
34、反接製動的控製線路
(2)儀表照明部分：
1、插座和一個開關控製一盞燈
2、兩個雙聯開關控製一盞燈
3、三個開關控製一盞燈
4、日光燈線路的接線
5、聲控開關控製白熾燈電路的接線
6、觸摸延時開關控製白熾燈電路的接線
7、人體感應開關控製白熾燈電路的接線
8、單相電度表直接接線電路
9、單相電度表經電流互感器的接線電路
10、電壓表、電流表接線電路
11、萬能轉換開關的電壓表測量三相電壓接線
12、一隻電流互感器用於單相回路的控製電路接線
13、三隻電流互感器接成星形接線電路
14、三隻電流互感器接成三角形接線電路
15、三相四線有功電度表的接線電路
16、三相四線有功電度表經電流互感器的接線電路

---
