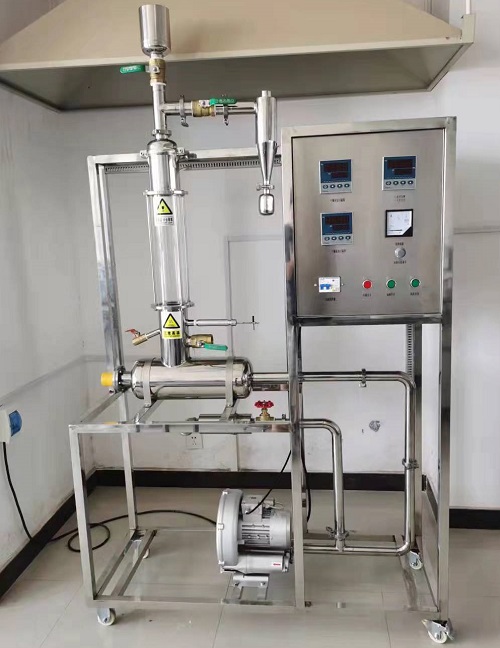

流化床幹燥實訓裝置

一、MYH-16 流化床幹燥實訓裝置-特點
1、整個裝置美觀大方,結構設計合理,具備強烈的工程化氣息,能夠充分體現一個現代化實驗室的概念。
2、整套設備除去特殊材料外均采都用工業用304不鏽鋼製造,所有裝備均進行精細拋光處理,體現了整個裝置的工藝完美性。
3、裝置布局合理,幹燥箱、管道采用不鏽鋼製作,幹燥室入口裝有氣流均布板。
4、用床層壓差來指示濕物料的失水量,避免了在幹燥過程中需不斷取樣分析所帶來的麻煩。
5、幹燥塔為不鏽鋼和優質耐高溫玻璃裝配合成,可直接觀察實驗現象,空氣的流量由調節閥和旁路放空閥聯合調節。
6、固體物料采用間歇操作方式,由幹燥器頂部加入,試驗畢在流化狀態下由下部卸料口流出。
7、裝置設計可360度觀察,實現全方位教學與實驗。
8、實驗除可直接在控製櫃進行所有操作外,還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式,配套實驗數據采集及數據處理軟件。數據可通過U盤導出,可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作,並安裝安全聯鎖保護和自動報警裝置,保證設備正常安全運行。

二、裝置功能
1、了解流化床幹燥裝置的結構、流程及操作方法。
2、學習測定物料在恒定幹燥條件下幹燥特性的實驗方法,研究幹燥條件對幹燥過程特性的影響。
3、掌握根據實驗幹燥曲線求取幹燥速率曲線以及恒速階段幹燥速率、臨界含水量、平衡含水量的實驗分析方法。
三、設計參數
1、操作壓力:常壓操作、操作溫度:50~80℃。
2、空氣流量: 0~70 m3/h。
3、濕物料量:500~1000g。
四、公用設施
1、工作電壓:AC220V,功率3.0KW,標準單相三線製。每個實驗室需配置1~2個接地點(安全地及信號地)。
2、氣:空氣來自風機,經加熱器加熱進入流化幹燥器(自帶氣源)。
3、實驗物料:綠豆(或耐水矽膠)、水、空氣。
五、主要設備
1、玻璃流化床幹燥器:Φ110×400mm,進口處有氣體均(jun1)布器。
2、加熱器:304不鏽鋼材質,加熱功率3.0KW,空氣預熱器。
3、風機:低噪漩渦氣泵,功率:750W,流量:0-90 m3/h 。
4、風量重量:DN32渦街流量傳感器,測量範圍0-150m3/h,精度0.5級。
5、幹燥器床層壓降由2KPa風壓傳感器測取。
6、溫度模塊:分辨率0.1℃,精度0.5級,功能:溫度信號采集換算。
7、宇電AI702M(帶485接口)溫度數字巡檢儀。
8、宇電AI501(帶485接口)壓差數字顯示儀。
9、宇電AI518(帶485接口)數顯溫度控製儀(帶手動功能)。
10、Pt100鉑電阻溫度傳感器3支,分辨率0.1℃ 。
11、電器:接觸器、開關、漏電保護空氣開關。
12、304不鏽鋼管路、管件及閥門。
13、304不鏽鋼儀表櫃:測控、電器設備在實驗架上。
14、304不鏽鋼材質框架1200×500 ×2000mm(長×寬×高),帶腳輪及禁錮腳。
六、測控組成
變量 檢測機構 顯示機構 執行機構
幹燥風量 渦街流量計 數字顯示儀表,精度:0.5%FS 手動閥控
幹燥器壓降 風壓傳感器 數字顯示儀表,精度:0.5%FS
幹球溫度 Pt100鉑電阻 數字顯示儀表,精度:0.5%FS
濕球溫度 Pt100鉑電阻 數字顯示儀表,精度:0.5%FS 無
加熱室溫度 Pt100鉑電阻 溫度控製儀,精度:0.5%FS 固態調壓模塊
