燃料電池電動汽車平台

一、產品簡介

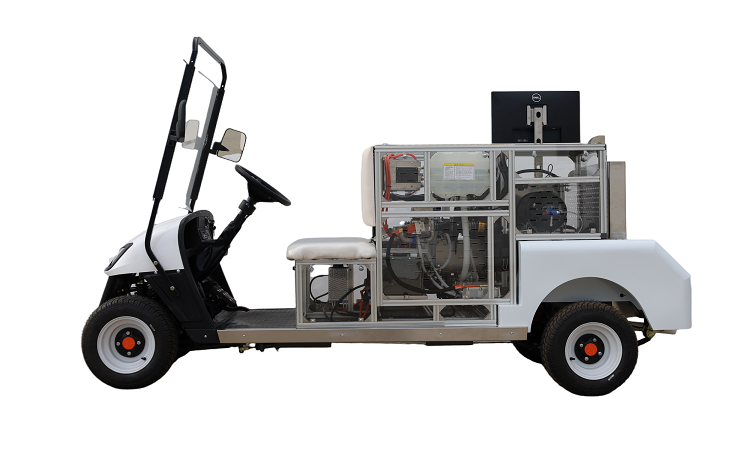

MYXNQ-01B燃料電池電動汽車平台以燃料電池電動汽車總成為基礎，燃料電池電動汽車各係統可運行，進行起動、加速、減速、故障檢測與診斷、故障模擬與排除等工況的實際操作，真實展示燃料電池電動汽車各係統結構與原理及工作過程。設備能清晰展示燃料電池電動汽車的外形、各組成模塊的安裝位置及連接關係，使學生對電動汽車有更為直觀的認識，能提高學生在新能源汽車領域的技能。適用於各類型院校及培訓機構對燃料電池電動汽車整車理論和維修實訓的實訓教學需要。
燃料電池電動汽車平台采用燃料電池發動機和高功率鋰離子電池為動力源，裝備4個輪轂電機驅動；采用自主開發的控製係統，集成了最新的線控轉向技術和製動能力回饋技術。
實訓係統可拆除檢測操作台，燃料電池電動整車可正常行駛。本實訓係統實訓功能齊全、操作方便、安全可靠、美觀大方。
二、主要用途
1．燃料電池電動汽車平台適用於各類型院校及培訓機構對燃料電池電動汽車各係統理論和維修實訓的實訓教學需要。
2．燃料電池電動汽車平台適用於各類型院校及培訓機構對燃料電池電動汽車各係統模塊各單元教學需要。
3．燃料電池電動汽車平台適用於汽車職業技能鑒定考核的需要。
4．燃料電池電動汽車平台適用於燃料電池電動汽車各係統各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三、結構組成
燃料電池電動汽車各係統正常運行的汽車總成、燃料電池電動整車起動運行所有相關的原車附件、燃料電池發動機、故障設置和排除係統、原車電路原理圖板及檢測端子、大容量蓄電池、加速機構、整車各係統控製麵板櫃、可移動台架、台架電源總開關、診斷座、散熱係統、實訓指導書及台架操作說明書。
各傳感器及執行器安裝數字顯示表、帶鎖止萬向的腳輪、台架高溫及轉動等部位加裝防護裝置等、台架操作說明書、原車維修手冊、實驗指導書、燃料電池電動汽車動態測試安全保險三角裝置等附件。
四、功能特點
1．燃料電池電動汽車各係統正常運行，保留完整的動力傳動係統及控製係統。設備可實現電動車的教學實訓，可使學員對其元器件及控製單元直觀的認識（包括控製器、驅動電機、動力電池、燃料電池發動機、充電機、DC/DC 轉換器、製動真空助力泵、倒車控製係統、暖風係統等）。
2．檢測操作台通過航空插頭和連接電纜與電動整車連接，保持所有功能。可拆除檢測操作台，電動整車可正常行駛。
3．可移動“檢測操作台”，可分別進行各控製係統的檢測實訓（①電機組控製係統與燃料電池發動機；②燈光和車身電氣控製係統）
4．檢測操作台麵板采用 4mm 厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板 UV 平板噴繪有永不褪色的彩色電路圖；學員可直觀對照電路圖和原車電動機組、燈光與車身電氣係統實物，認知和分析各控製係統的工作原理。
5．檢測操作台麵板上安裝有檢測端子，可直接在麵板上進行電動機、控製單元、燈光與車身電氣控製係統的檢測實訓。
6．檢測操作台安裝有通訊座，對電控係統進行標定功能。
7．可實現燃料電池汽車保養與維護操作。
8．設可燃料電池實現汽車拆裝和工況演示。
9．故障模擬係統可模擬實際運行工況，設置多種係統常見故障。
10．檢測操作台底座部分采用鋼性結構焊接，台架表麵采用烤漆工藝，帶萬向自鎖腳輪裝置。
11.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建（帶鋼製抽屜3隻，雙開門儲物櫃），耐油耐腐蝕並易於清潔，帶自鎖腳輪裝置，底座上配有40cm的桌麵，台麵裝配32mm厚彩色高密度複合板，方便放置資料、輕型檢測儀器等。
五、外形
設備外形：檢測操作台 1600×700×1700mm(長×寬×高)
六、檢測台製造工藝
設備框架采用 40mm×40mm 和 40mm×80mm 兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵裝配 32mm 厚彩色高密度複合板。
七、技術指標
1.工作溫度：-40℃～+50℃
2.主機：原車裝置
3.電源：原車裝置
八、基本配置
電動車模塊

基本配置
電機	48V1KWW
傳動係統	輪轂電機
前後輪	前後7寸
前後減震	前後彈簧減震
刹車係統	前鼓刹後液壓碟刹
儀表
燈光係統	大燈、轉向燈、刹車燈，控製開關類
開關操控係統
車架	開放式
技術參數
電機	48V1KWW3000轉
電機控製器
鋰電池	48V20AH
外觀尺寸（長*寬*高）	約2350*1500*1450mm
電池管理係統
車載充電器
DC/DC	配套
輔助電池	12V60AH

燃料電池模塊

基本配置
燃料電池帶控製器	50W
DC/DC	配套
超級電容組	配套

---
