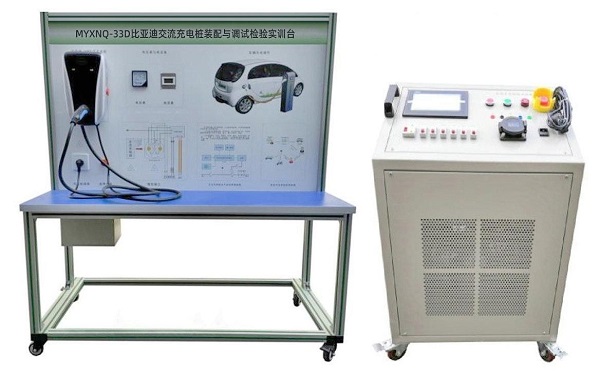

比亞迪交流充電樁裝配與調試檢驗實訓台

一、產品簡介
MYXNQ-33D比亞迪交流充電樁裝配與調試檢驗實訓台選用新能源汽車比亞迪原廠7KW交流充電裝置係統真實器件製作，可展示充電樁的結構與工作原理，適合於各類院校對充電樁理論和維修實訓的拆裝與維護、結構與原理認知、係統操作、功能動態演示、故障檢測與診斷教學需要。
二、功能特點
1.比亞迪交流充電樁裝配與調試檢驗實訓台是以比亞迪原車充電係統的基礎上，將慢充接口、慢充線束、車載充電機、動力電池、等電路平麵化，關鍵信號均能進行測量，關鍵元件和電路均可以設置故障，真正使學生能體會係統的控製過程，即如何將實現係統喚醒、如何控製繼電器、如何實現監測充電過程。實訓台配備係統電路原理圖板，學員可直觀對照電路圖和實物，認識和分析工作過程和控製策略；同時係統可進行故障設置.
2.麵板上安裝有檢測端子、可直接在麵板上檢測係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
3.安裝有大功率電氣負載加載裝置，可以通過擋位開關選擇不同的負荷；係統配套充電電壓顯示表、充電電流顯示表、充電槍溫度、動力電池組溫度等顯示裝置。
4.配備故障設置係統，可對充智能充電樁進行故障設置。
5.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
6.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三、技術規格
1.外形尺寸：1500*700*1700（長*寬*高）
2.麵板外形尺寸：1448×940mm（長*寬）
3.移動腳輪：100*60mm
4.工作電源：AC220V
5.充電功率：7KW，帶電壓表，電流表。
四、實訓實驗項目
1.電動汽車充電係統結構組成及工作原理教學與實訓。
2.電動汽車充電係統的充電方法教學與實訓。
3.交流220V電壓的檢測方法教學與實訓。
4.充電電流的檢測方法教學與實訓。
5.電動汽車充電係統常見故障診斷教學與實訓。
6.國標交流充電座管腳定義教學與實訓。
7.高壓安全操作教學與實訓。
五、基本配置
漏電開關1個、溫控開關4個、空氣開關1個、漏電保護器1個、交流接觸器1個、充電負載模擬器1套、智能控製麵板1個、國標電負載接口1套、充電槍1套、充電槍座1個、急停開關1個、充電負載電壓表1個、充電負載電流表1個、充電負載溫度表1個、充電槍座溫度表1個、一體化全鋁合金型材搭建的移動台架（1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理麵板，麵板1448×940mm）、設備說明書。
