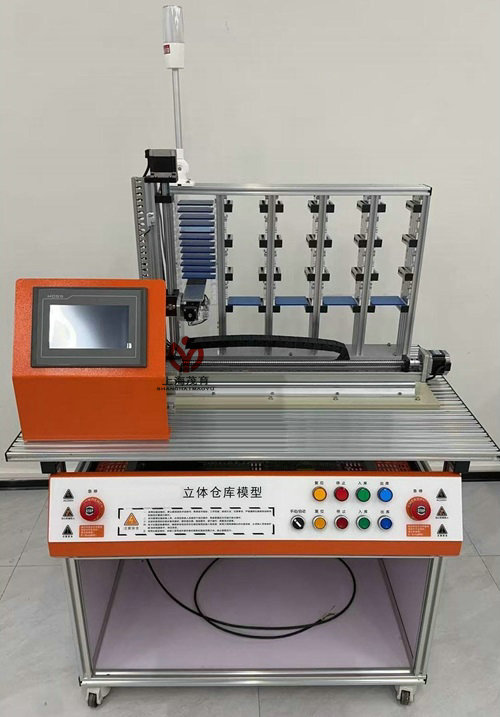

MY-19E立體倉庫實訓裝置

MY-19E立體倉庫實訓裝置-是針對機電一體化實訓教學的要求而研發的，它集PLC控製、位置控製、檢測於一體的實訓教學裝置，通過傳感器信號采集，PLC編程，對步進電機、直流電機進行較複雜的開關量控製、位置控製及時序邏輯控製，實現倉位定位和物料入庫/出庫的功能。裝置采用全開放式布局且具有設故排故單元，可充分鍛煉學生係統接線、機械調試安裝、軟件編程、獨立構建控製係統、反饋整定、故障檢測及檢修的能力。適合於機械製造、機電一體化、自動化、電氣工程等專業的《機電傳動與控製》、《運動控製》、《機電一體化技術》、《計算機控製技術》、《檢測與轉換技術》、《可編程控製技術》等課程開設實訓課。
二、裝置的特點：
1、立體倉庫主體由實訓桌（型材結構）、四層十六倉位庫體、出/入庫倉位庫體、三維(X、Y、Z)運動機械及電氣控製等五部分組成。三維運動機械部分是一個采用滾珠絲杠傳動的模塊化結構，用於實現倉位定位和入庫/出庫動作(X、Y軸完成倉位定位、Z軸完成入庫/出庫動作)。
2、電氣控製由步進電機及驅動器、減速直流電機、開關電源、電感傳感器、行程限位開關、光電門等器件組成。其中PLC選用西門子（S7 － 200） CPU 224 DC/DC/DC 的可編程控製器，，數字量輸入至少：15 數字量輸出至少：8。

三、技術參數：
1、輸入電源：單相三線～220V±10%  50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）
3、裝置容量：＜0.5kVA
4、外形尺寸：1000mm×650mm×1400mm
四、裝置組成：
1、實訓裝置結構由倉儲庫架、鋁合金型材桌麵及型材實訓桌組成，控製係係統由PLC組成。
2、倉庫模型為四層十六個倉位庫體和出/入庫倉位庫體組成。
3、控製麵板：數碼顯示、狀態顯示和三維(X、Y、Z)運動機械手動操作按鈕組成，完成對出/入庫的手動控製操作。
4、驅動機構為步進電機及步進電機驅動器。
5、定位執行機構包括豎軸和橫軸，傳動軸均為滾珠絲杆傳動，傳動平穩，橫軸行程600mm,豎軸420mm。
6、取物軸為直流減速電機驅動，可實現前後兩方向的運動。
7、開關電源為輸入電源220VAC  50Hz，提供直流電源DC24V。
五、實訓項目
1、PLC控製步進電機
2、步進兩軸定位控製
3、觸摸屏接線及畫麵編輯
4、出/入庫位、1～16號倉位掃描檢測等功能
5、將Z軸上的貨物送到指定位置
6、將任意位置的貨物送到另一位置
7、將入庫位置的貨物送到任意位置
8、從任意位置取回貨物放至出庫位
9、故障檢測及檢修

---
